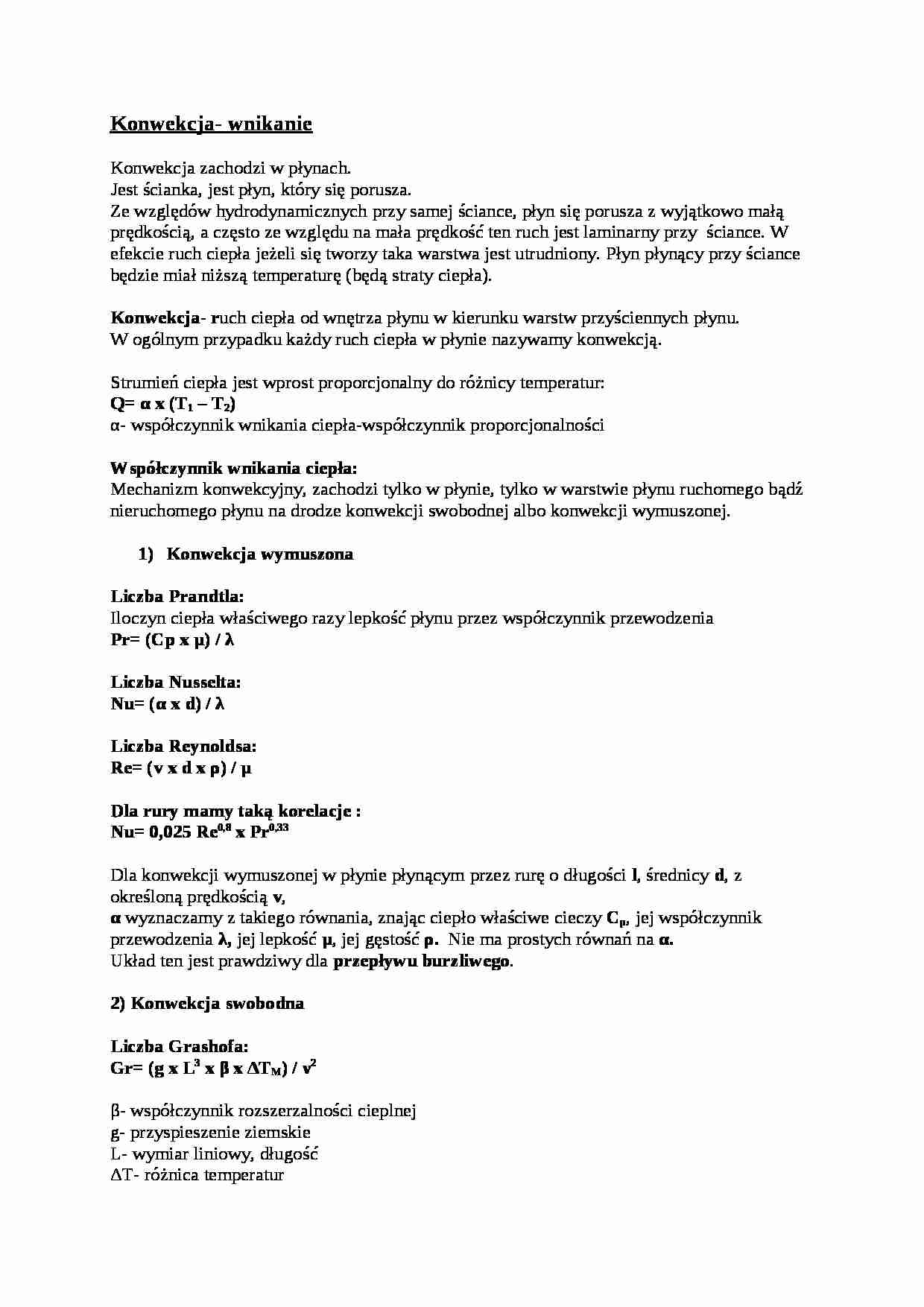

Konwekcja- wnikanie
Konwekcja zachodzi w płynach.
Jest ścianka, jest płyn, który się porusza. Ze względów hydrodynamicznych przy samej ściance, płyn się porusza z wyjątkowo małą prędkością, a często ze względu na mała prędkość ten ruch jest laminarny przy ściance. W efekcie ruch ciepła jeżeli się tworzy taka warstwa jest utrudniony. Płyn płynący przy ściance będzie miał niższą temperaturę (będą straty ciepła). Konwekcja- ruch ciepła od wnętrza płynu w kierunku warstw przyściennych płynu.
W ogólnym przypadku każdy ruch ciepła w płynie nazywamy konwekcją. Strumień ciepła jest wprost proporcjonalny do różnicy temperatur:
Q= α x (T1 - T2) α- współczynnik wnikania ciepła-współczynnik proporcjonalności
Współczynnik wnikania ciepła:
Mechanizm konwekcyjny, zachodzi tylko w płynie, tylko w warstwie płynu ruchomego bądź nieruchomego płynu na drodze konwekcji swobodnej albo konwekcji wymuszonej.
Konwekcja wymuszona
Liczba Prandtla:
Iloczyn ciepła właściwego razy lepkość płynu przez współczynnik przewodzenia Pr= (Cp x µ) / λ
Liczba Nusselta:
Nu= (α x d) / λ
Liczba Reynoldsa:
Re= (v x d x ρ) / µ
Dla rury mamy taką korelacje : Nu= 0,025 Re0,8 x Pr0,33
Dla konwekcji wymuszonej w płynie płynącym przez rurę o długości l, średnicy d, z określoną prędkością v, α wyznaczamy z takiego równania, znając ciepło właściwe cieczy Cp, jej współczynnik przewodzenia λ, jej lepkość μ, jej gęstość ρ. Nie ma prostych równań na α.
Układ ten jest prawdziwy dla przepływu burzliwego.
2) Konwekcja swobodna
Liczba Grashofa:
Gr= (g x L3 x β x ΔTM) / ν2
β- współczynnik rozszerzalności cieplnej g- przyspieszenie ziemskie
L- wymiar liniowy, długość
ΔT- różnica temperatur
ν- lepkość kinematyczna- stosunek lepkości dynamicznej do gęstości
Korelacja swobodna
Powstaje nam wirowy ruch ze względu na różnice gęstości, T1 cieplejsze od T2 czyli T1 unosi się w górę w zamkniętej przestrzeni, jednocześnie przy czym T2 opada w dół. Bierze się tu pod uwagę grawitacje, rozszerzalność cieplną.
Głównie dotyczy to gazów, cieczy w mniejszym stopniu.
Im większa różnica temperatur, tym większa konwekcja swobodna.
W konwekcji wymuszonej liczba Nusselta zależy od liczby Reynoldsa i Prandtla.
