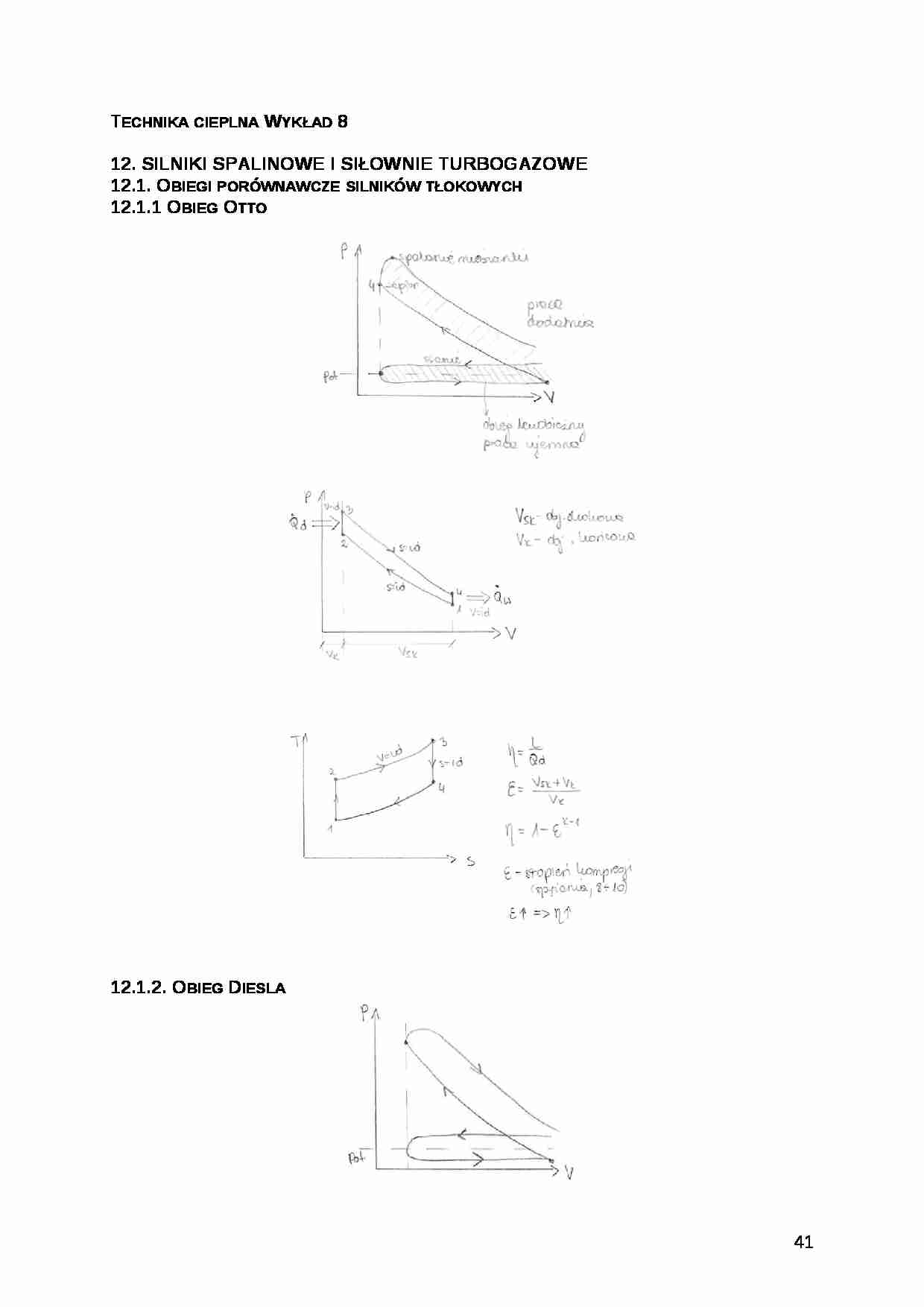

Wykład - Silniki spalinowe i Siłownie turbogazowe - strona 1 Wykład - Silniki spalinowe i Siłownie turbogazowe - strona 2 Wykład - Silniki spalinowe i Siłownie turbogazowe - strona 3

Fragment notatki:

Technika cieplna Wykład 8
12. Silniki spalinowe i Siłownie turbogazowe 12.1. Obiegi porównawcze silników tłokowych
12.1.1 Obieg Otto
12.1.2. Obieg Diesla
12.2. Obiegi porównawcze siłowni turbogazowych
Obieg zamknięty:
zalety: - możliwość stosowania dowolnego czynnika, - dowolne ciśnienie zmniejszenie rozmiarów obiegu), - lepiej regulowany,
wady: - dwa wymienniki ciepła - głowny drogi, bo bardzo wysokie temperatury.
12.2.1. Obieg Braytona
12.2.2. Obieg Ericsona (uogólniony obieg Carnota)
Ma taką samą sprawność jak obieg Carnota pomiędzy tymi temperaturami, jeśli ciepło jest przekazywane do czynnika podczas przemiany 1 - 2.
12.3. Układy parowo - gazowe
13. ziębiarki (gazowe i parowe) 23.05.
14. Przepływ ciepła
przepływ energii wywołany różnicą temperatur,
mechanizmy przewodzenia ciepła: a) przewodzenie - w ciałach stałych, gazach i cieczach, b) konwekcja - przepływ ciepła między cieczą a ciałem stałym, c) promieniowanie - przepływ ciepła za pośrednictwem fal elektromagnetycznych.
14.1. Przewodzenie
14.1.1. Ściana płaska jednowarstwowa
Prawo Fouriera: λ - współczynnik przewodzenia ciepła [W /mK]
dla stałego λ: Założenia do całkowania:
λ nie zależy od temperatury,
nie zalezy od x.
Powyższe całkowanie - dla przewodów płaskich (dla rur nie).
14.1.2. Ściana płaska wielowarstwowa
T od x zależy liniowo - pochylenie zależy od λ

(…)

…. Wymiennik ciepła
Wymienniki:
współprądowe - ten sam zwrot i kierunek:
przeciwprądowe - ten sam zwrot, przeciwny kierunek:
Bilans energii:
Strumień ciepła oddanego przez 1 czynnik = strumień ciepła oddanego przez 2 cz.
A - powierzchnia wymiany ciepła,
k - odwrotność oporu cieplnego: ,
- średnia różnica temperatur: dla wymiennika przeciwprądowego: ,
dla dowolnego wymiennika ciepła: 41

… SWOBODNA - płyn nieruchomy z zewnątrz,
KONWEKCJA WYMUSZONA - przepływ wymuszony z zewnątrz,
KONWEKCJA PRZY ZMIANIE STANU SKUPIENIA - przy skraplaniu, parowaniu.
14.2.2. Konwekcja wynuszona
Nu - Nusselt
Re - Reynolds
Pr - Prandtl
14.2.2. Konwekcja swobodna
Gr - Grasshoff
- różnica temperatur pomiędzy płynem a ścianką.
14.3. Promieniowanie
Prawo Prevost'a:
Każde ciało o temperaturze > 0 K promieniuje…
