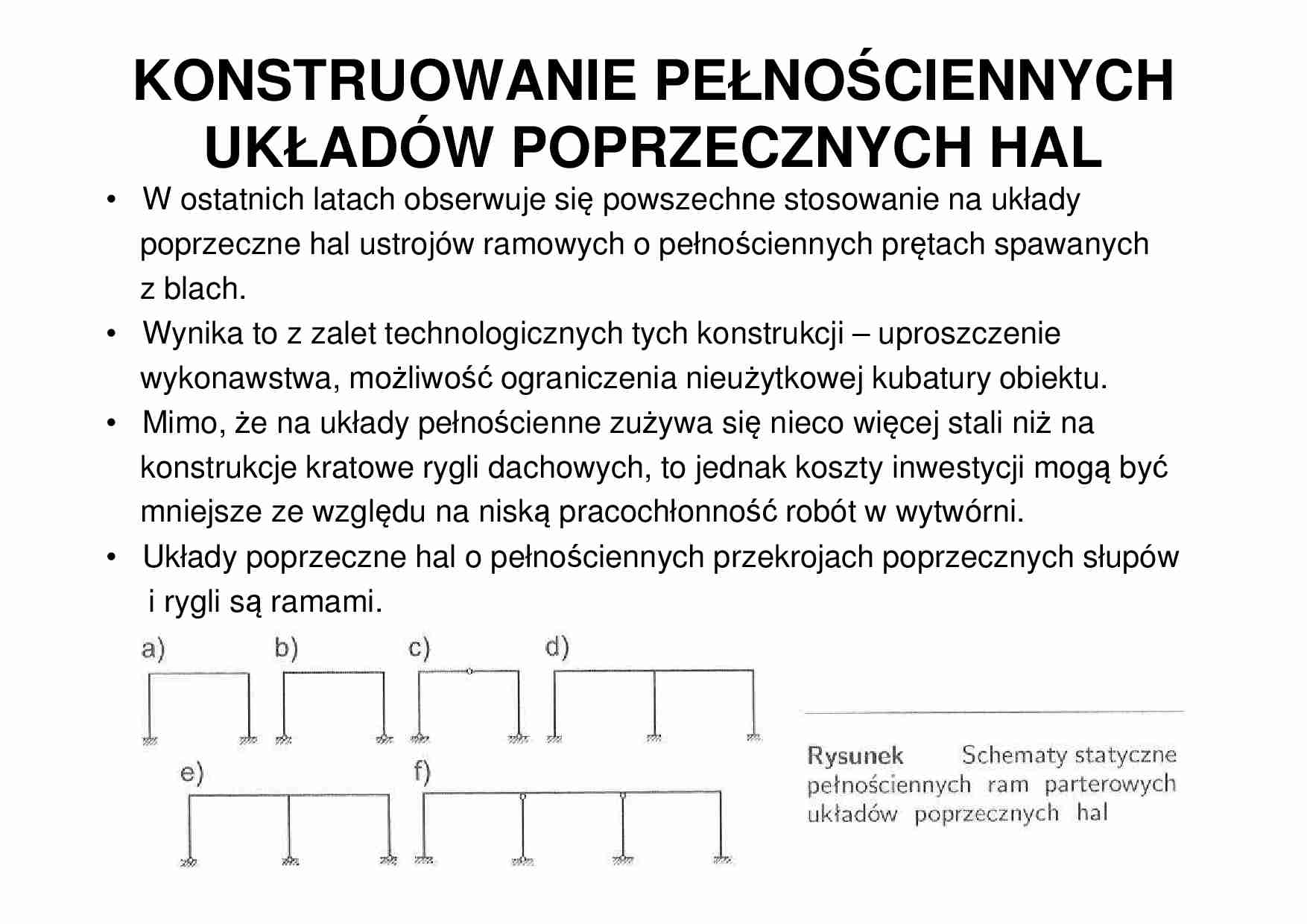

KONSTRUOWANIE PEŁNOŚCIENNYCH
UKŁADÓW POPRZECZNYCH HAL
• W ostatnich latach obserwuje się powszechne stosowanie na układy
poprzeczne hal ustrojów ramowych o pełnościennych prętach spawanych
z blach.
• Wynika to z zalet technologicznych tych konstrukcji – uproszczenie
wykonawstwa, możliwość ograniczenia nieużytkowej kubatury obiektu.
• Mimo, że na układy pełnościenne zużywa się nieco więcej stali niż na
konstrukcje kratowe rygli dachowych, to jednak koszty inwestycji mogą być
mniejsze ze względu na niską pracochłonność robót w wytwórni.
• Układy poprzeczne hal o pełnościennych przekrojach poprzecznych słupów
i rygli są ramami.
• Projektowanie pełnościennych, sztywnych naroży ram ma uzasadnienie
statyczno – wytrzymałościowe. W takich konstrukcjach lepiej wykorzystuje
się nośności słupów i rygli w strefie naroży ram, niż przy przegubowych
połączeniach tych elementów.
• Przenoszenie momentów zginających przez naroża ram układu
poprzecznego umożliwia zmniejszenie wytężenia zginającego w przęśle
rygla dachowego.
• Słupy i rygle ram pełnościennych są projektowane najczęściej z
dwuteowników walcowanych lub z blachownic spawanych z blach.
• Słupy hal zamocowanych w fundamencie mają zazwyczaj stały przekrój na
wysokości, zaś dla słupów przegubowo połączonych z fundamentami stosuje
przekrój zbieżny ku dołowi.
• Rygle dachowe mają następujące przekroje:
- dwuteowniki walcowane na gorąco - normalne i równoległościenne
stosowane przy małych i średnich rozpiętościach ram – występuje
wtedy możliwość wykorzystania nośności plastycznej
- blachownicowe o kształcie dwuteownika, spawane automatycznie na
zmechanizowanych liniach produkcyjnych - IKS lub IKSH - hybrydowe
– pasy ze stali niskostopowej o podwyższonej wytrzymałości, np. S355
(18G2A), a środniki ze stali S235 (St3S), wysokość h = 600 – 2000 mm;
szerokość pasów b = 200 – 500 mm
- przekroje skrzynkowe
- przekroje dwuteowe ze środnikiem z blachy falistej
• Sprawdzenie stanu granicznego nośności ściskanych i jednokierunkowo
zginanych rygli pełnościennych przeprowadza się wg wzoru:
gdzie: φL na podstawie smukłości względnej rygla:
dla przekroju dwuteowego
• Można pominąć zwichrzenie rygla, gdy pas ściskany stężony jest
konstrukcyjnie np. sztywną tarczą z blach fałdowych w dachach
bezpłatwiowych, lub gdy rygiel zabezpieczony jest punktowo przed obrotem
i przesunięciem, w odległościach l1, dla:
• Na odcinku ściskanego pasa górnego pełnościennego rygla ramy
zabezpieczenie przed zwichrzeniem można dosyć łatwo wykonać.
• W narożach ram występują jednak ujemne momenty zginające i pas dolny
rygla jest ściskany, nie zabezpieczony przed zwichrzeniem.
• Należy zatem taki przypadek uwzględnić w obliczeniach.
• Zabezpieczenie przed zwichrzeniem rygla pełnościennego w strefie
ujemnych momentów zginających można zapewnić, stosując punktowe
przytrzymanie przed przesunięciem i obrotem jego pasa ściskanego.W tym
celu daje się zastrzały, łączące płatwie dachowe z pasem dolnym rygla.
