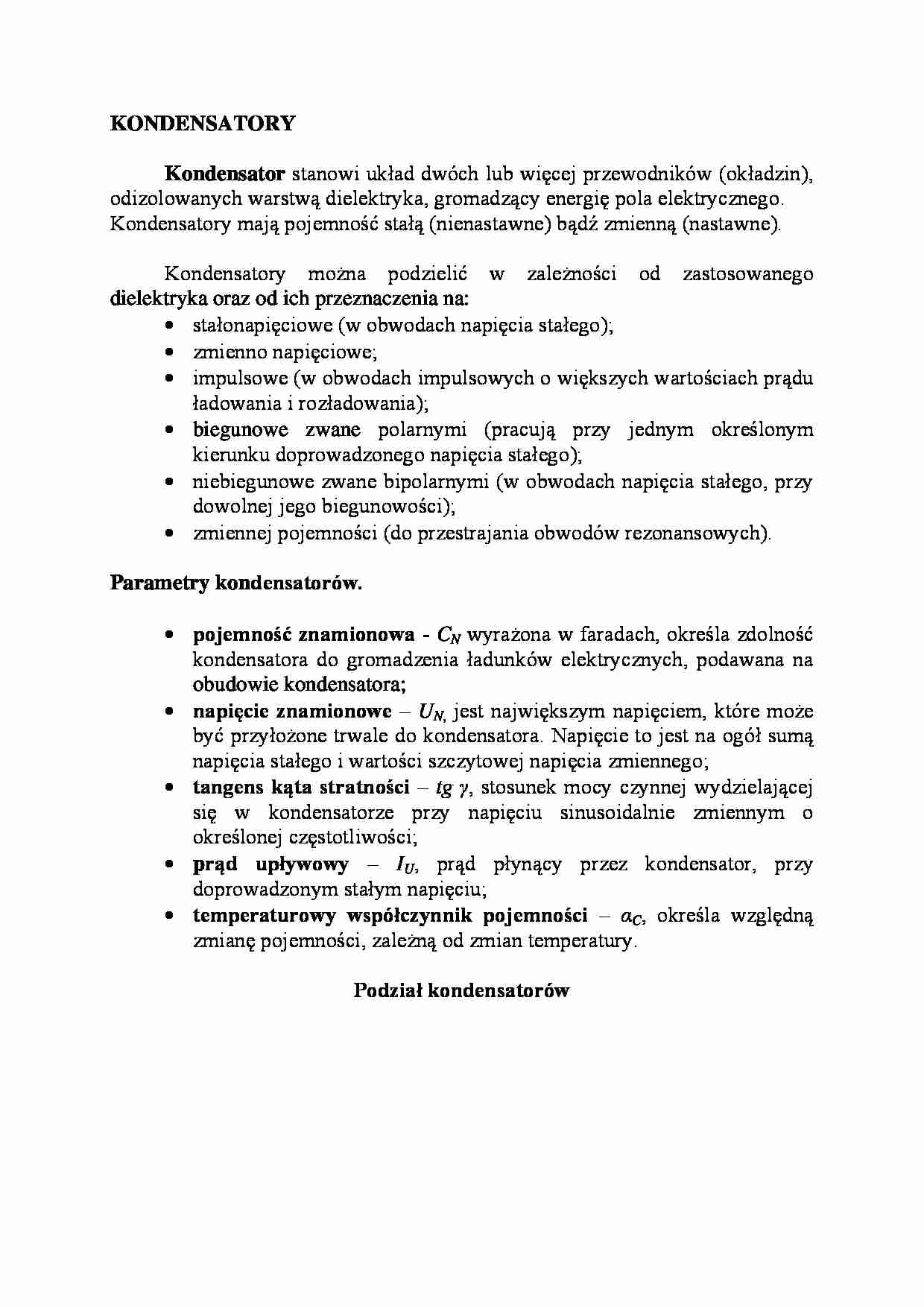

kondensatory -  omówienie tematu  - strona 1 kondensatory -  omówienie tematu  - strona 2 kondensatory -  omówienie tematu  - strona 3

Fragment notatki:

KONDENSATORY Kondensator stanowi układ dwóch lub więcej przewodników (okładzin), odizolowanych warstwą dielektryka, gromadzący energię pola elektrycznego.
Kondensatory mają pojemność stałą (nienastawne) bądź zmienną (nastawne).
Kondensatory można podzielić w zależności od zastosowanego dielektryka oraz od ich przeznaczenia na:
stałonapięciowe (w obwodach napięcia stałego);
zmienno napięciowe;
impulsowe (w obwodach impulsowych o większych wartościach prądu ładowania i rozładowania);
biegunowe zwane polarnymi (pracują przy jednym określonym kierunku doprowadzonego napięcia stałego);
niebiegunowe zwane bipolarnymi (w obwodach napięcia stałego, przy dowolnej jego biegunowości);
zmiennej pojemności (do przestrajania obwodów rezonansowych).
Parametry kondensatorów. pojemność znamionowa - C N wyrażona w faradach, określa zdolność kondensatora do gromadzenia ładunków elektrycznych, podawana na obudowie kondensatora; napięcie znamionowe - U N , jest największym napięciem, które może być przyłożone trwale do kondensatora. Napięcie to jest na ogół sumą napięcia stałego i wartości szczytowej napięcia zmiennego; tangens kąta stratności - tg γ , stosunek mocy czynnej wydzielającej się w kondensatorze przy napięciu sinusoidalnie zmiennym o określonej częstotliwości; prąd upływowy - I U , prąd płynący przez kondensator, przy doprowadzonym stałym napięciu; temperaturowy współczynnik pojemności - α C , określa względną zmianę pojemności, zależną od zmian temperatury.
Podział kondensatorów Rys. 1.3. Podział kondensatorów. Rys. 1.4. Przykłady budowy kondensatorów: a) papierowego zwijanego, b) ceramicznego płaskiego, c) ceramicznego rurkowego. 1.2.1. KONDENSATORY STAŁE Podstawowe parametry jak pojemność znamionowa i napięcie znamionowe zależą przed wszystkim od rodzaju zastosowanego w nich dielektryka. Ze względu na tą zależność dzielimy kondensatory na:
mikowe (symbol KM );
ceramiczne ( KCP , KFP , KCR , KFR );
papierowe ( KLMP , KSMP );
z tworzyw sztucznych (organiczne - symbol KSF , MKSE , MKSF , MKSP );
elektrolityczne ( KEN , KEO , SM , E , T , UL , KERMS );
powietrzne. Kondensatory mikowe . Używa się moskwitu. Mają mały temperaturowy współczynnik pojemności i mały tangens kąta stratności dielektrycznej. Kondensatory ceramiczne . Wykonywane z ceramiki alundowej, rutylowej oraz steatytowej. Mają one małą wartość kąta stratności oraz duży współczynnik pojemności. Zaletą jest duża pojemność znamionowa i małe wymiary. Mają niewielkie wartości indukcyjności własnej, w związku z tym mogą być stosowane w obwodach wielkiej częstotliwości oraz jako pojemności sprzęgające.


(…)

… lub zmiennego o małej częstotliwości.
Kondensatory polipropylenowe: mają zbliżone właściwości do właściwości kondensatorów poliestrowych, stosuje się je w obwodach prądu zmiennego o częstotliwości 50Hz.
Kondensatory elektrolityczne. Ze względu na użyty materiał dzielimy na:
aluminiowe;
tantalowe;
Ze względu na zastosowanie układu dzielimy na:
biegunowe;
niebiegunowe.
Są stosowane w układach filtracji napięcia
