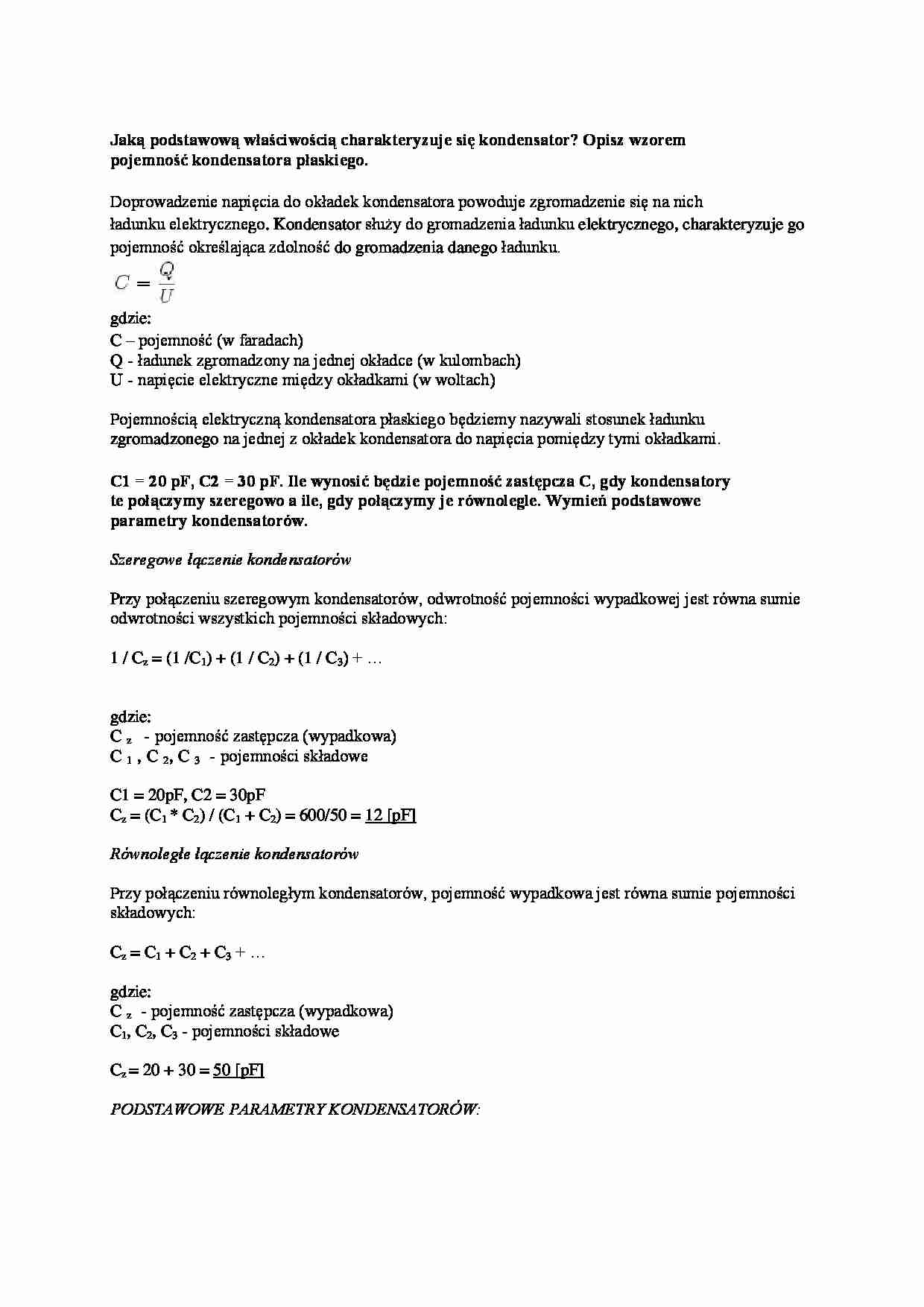

Jaką podstawową właściwością charakteryzuje się kondensator? Opisz wzorem
pojemność kondensatora płaskiego.
Doprowadzenie napięcia do okładek kondensatora powoduje zgromadzenie się na nich ładunku elektrycznego. Kondensator służy do gromadzenia ładunku elektrycznego, charakteryzuje go pojemność określająca zdolność do gromadzenia danego ładunku.
gdzie:
C - pojemność (w faradach)
Q-ładunek zgromadzony na jednej okładce (w kulombach) U-napięcie elektryczne między okładkami (w woltach)
Pojemnością elektryczną kondensatora płaskiego będziemy nazywali stosunek ładunku zgromadzonego na jednej z okładek kondensatora do napięcia pomiędzy tymi okładkami.
C1 = 20 pF, C2 = 30 pF. Ile wynosić będzie pojemność zastępcza C, gdy kondensatory
te połączymy szeregowo a ile, gdy połączymy je równolegle. Wymień podstawowe
parametry kondensatorów.
Szeregowe łączenie kondensatorów Przy połączeniu szeregowym kondensatorów, odwrotność pojemności wypadkowej jest równa sumie odwrotności wszystkich pojemności składowych: 1 / Cz = (1 /C1) + (1 / C2) + (1 / C3) + …
gdzie: Cz -pojemność zastępcza (wypadkowa) C1,C2,C3 -pojemności składowe C1 = 20pF, C2 = 30pF Cz = (C1 * C2) / (C1 + C2) = 600/50 = 12 [pF] Równoległe łączenie kondensatorów Przy połączeniu równoległym kondensatorów, pojemność wypadkowa jest równa sumie pojemności składowych: Cz = C1 + C2 + C3 + …
gdzie: Cz -pojemność zastępcza (wypadkowa) C1, C2, C3 - pojemności składowe Cz = 20 + 30 = 50 [pF]
PODSTAWOWE PARAMETRY KONDENSATORÓW:
- pojemność znamionowa C - wartość pojemności założona przy wytwarzaniu kondensatora, która z uwzględnieniem tolerancji jest podawana jako jego cecha - napięcie znamionowe Un- wartość napięcia stałego, które może być długotrwale doprowadzone do kondensatora nie powodując jego uszkodzenia ani jakiejkolwiek trwałej zmiany jego parametrów - stratność kondensatora - jednostkowe straty energii wynikające z pracy kondensatora przy napięciu przemiennym - zastępcza rezystancja szeregowa ESR - reprezentuje całkowite straty w kondensatorze, które poza rezystancją szeregową doprowadzeń i elektrod Rs, obejmują także straty w dielektryku, powstające przy oddziaływaniu na niego zmiennego pola elektrycznego; ESR jest funkcją częstotliwości i temperatury
