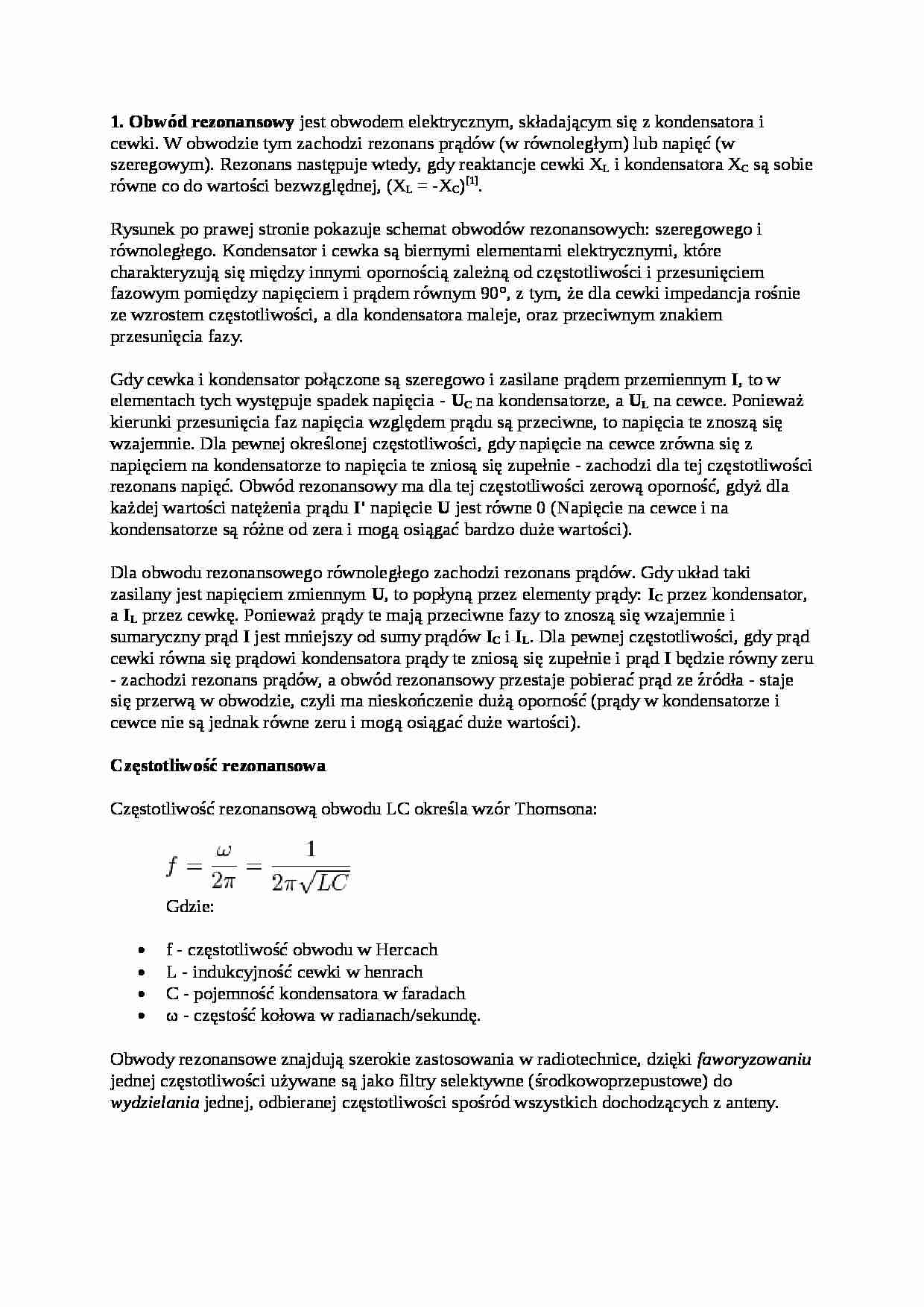

1. Obwód rezonansowy jest obwodem elektrycznym , składającym się z kondensatora i cewki . W obwodzie tym zachodzi rezonans prądów (w równoległym ) lub napięć (w szeregowym ). Rezonans następuje wtedy, gdy reaktancje cewki X L i kondensatora X C są sobie równe co do wartości bezwzględnej , (X L = -X C ) [1] . Rysunek po prawej stronie pokazuje schemat obwodów rezonansowych: szeregowego i równoległego. Kondensator i cewka są biernymi elementami elektrycznymi, które charakteryzują się między innymi opornością zależną od częstotliwości i przesunięciem fazowym pomiędzy napięciem i prądem równym 90°, z tym, że dla cewki impedancja rośnie ze wzrostem częstotliwości, a dla kondensatora maleje, oraz przeciwnym znakiem przesunięcia fazy. Gdy cewka i kondensator połączone są szeregowo i zasilane prądem przemiennym I , to w elementach tych występuje spadek napięcia - U C na kondensatorze, a U L na cewce. Ponieważ kierunki przesunięcia faz napięcia względem prądu są przeciwne, to napięcia te znoszą się wzajemnie. Dla pewnej określonej częstotliwości, gdy napięcie na cewce zrówna się z napięciem na kondensatorze to napięcia te zniosą się zupełnie - zachodzi dla tej częstotliwości rezonans napięć. Obwód rezonansowy ma dla tej częstotliwości zerową oporność, gdyż dla każdej wartości natężenia prądu I' napięcie U jest równe 0 (Napięcie na cewce i na kondensatorze są różne od zera i mogą osiągać bardzo duże wartości). Dla obwodu rezonansowego równoległego zachodzi rezonans prądów. Gdy układ taki zasilany jest napięciem zmiennym U , to popłyną przez elementy prądy: I C przez kondensator, a I L przez cewkę. Ponieważ prądy te mają przeciwne fazy to znoszą się wzajemnie i sumaryczny prąd I jest mniejszy od sumy prądów I C i I L . Dla pewnej częstotliwości, gdy prąd cewki równa się prądowi kondensatora prądy te zniosą się zupełnie i prąd I będzie równy zeru - zachodzi rezonans prądów, a obwód rezonansowy przestaje pobierać prąd ze źródła - staje się przerwą w obwodzie, czyli ma nieskończenie dużą oporność (prądy w kondensatorze i cewce nie są jednak równe zeru i mogą osiągać duże wartości). Częstotliwość rezonansowa Częstotliwość rezonansową obwodu LC określa wzór Thomsona: Gdzie: f - częstotliwość obwodu w Hercach L - indukcyjność cewki w henrach C - pojemność kondensatora w faradach ω - częstość kołowa w radianach / sekundę . Obwody rezonansowe znajdują szerokie zastosowania w radiotechnice, dzięki faworyzowaniu jednej częstotliwości używane są jako filtry selektywne (środkowoprzepustowe) do wydzielania jednej, odbieranej częstotliwości spośród wszystkich dochodzących z anteny.
(…)
… źródła:
gdzie φ jest różnicą faz między natężeniem prądu i napięciem. Dodatkowo tangens przesunięcia fazowego równa się ilorazowi różnicy reaktancji cewki i kapacitancji kondensatora przez opór omowy:
Zawadą szeregowego obwodu RLC nazywamy całkowity opór takiego obwodu:
6. Połączenie szeregowe (obwód szeregowy) jest to taki rodzaj połączenia elementów elektrycznych, w którym koniec jednego elementu łączy się z początkiem następnego. Połączenie takie tworzy szereg (łańcuch) elementów, w którym prąd elektryczny musi przepływać kolejno przez wszystkie elementy (natężenie prądu ma więc taką samą wartość dla wszystkich elementów w połączeniu szeregowym).
Połączenie szeregowe oporników Dla szeregowego połączenia n oporników można wyliczyć rezystancję wypadkową (opór wypadkowy), R jako sumę rezystancji…
…. Z) - wielkość opisująca elementy w obwodach prądu przemiennego.
Impedancja jest rozszerzeniem pojęcia rezystancja z obwodów elektrycznych prądu stałego, umożliwia rozszerzenie prawa Ohma na obwody prądu przemiennego. Jednostką impedancji w układzie SI jest 1 om. Impedancja Z elementu obwodu prądu przemiennego jest definiowana jako
gdzie:
Ur - napięcie elektryczne,
Ir - natężenie prądu przemiennego…
