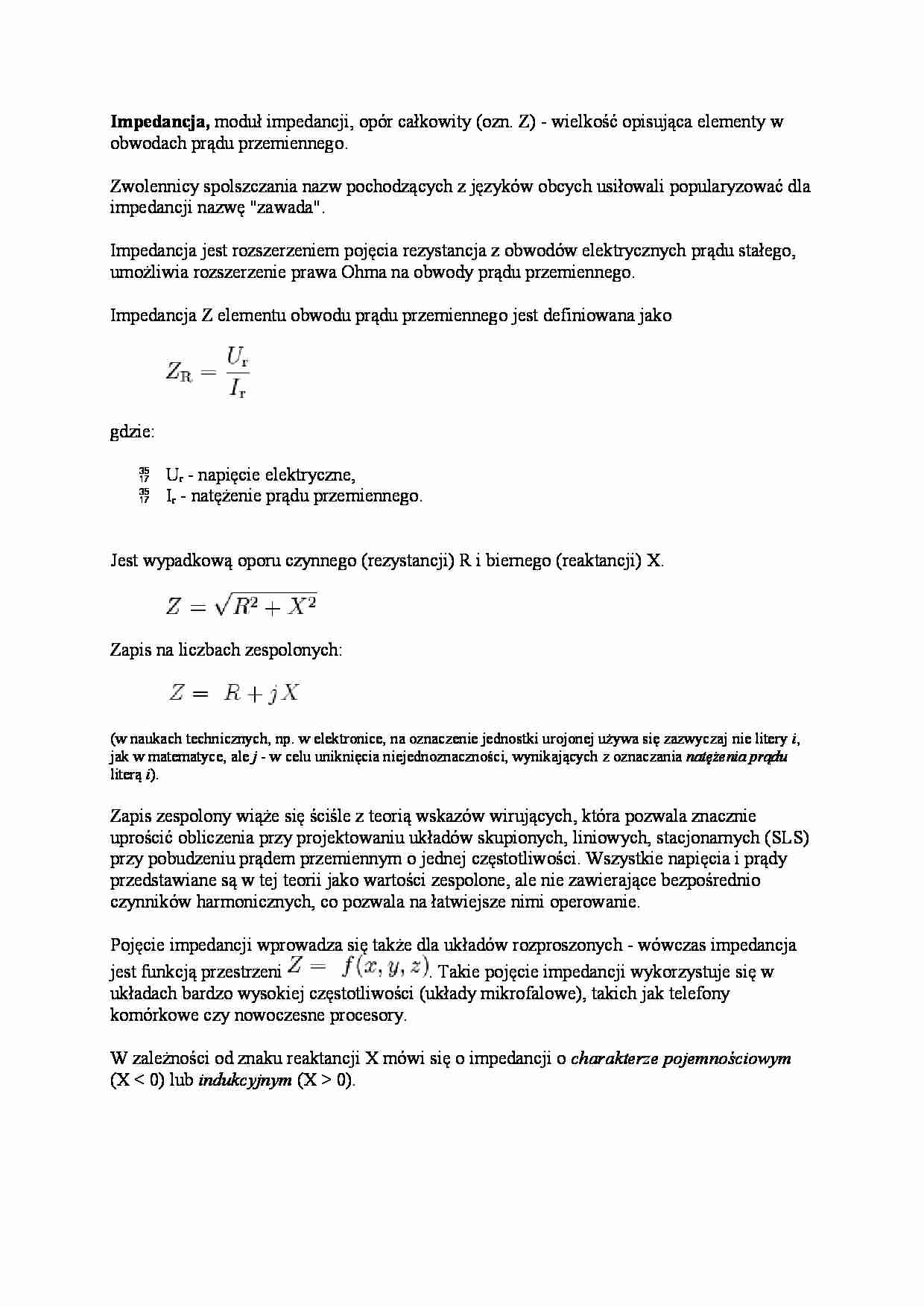

Materiał do ćwiczenia 34 - strona 1 Materiał do ćwiczenia 34 - strona 2 Materiał do ćwiczenia 34 - strona 3

Fragment notatki:


Impedancja,  moduł impedancji, opór całkowity (ozn. Z) - wielkość opisująca elementy w  obwodach  prądu przemiennego. Zwolennicy spolszczania nazw pochodzących z języków obcych usiłowali popularyzować dla  impedancji nazwę "zawada". Impedancja jest rozszerzeniem pojęcia  rezystancja z  obwodów elektrycznych  prądu stałego,  umożliwia rozszerzenie  prawa Ohma na  obwody  prądu przemiennego. Impedancja Z elementu obwodu prądu przemiennego jest definiowana jako gdzie:  Ur  - napięcie elektryczne,  Ir  - natężenie prądu przemiennego. Jest wypadkową oporu czynnego  (rezystancji)  R i biernego  (reaktancji)  X. Zapis na  liczbach zespolonych: (w naukach technicznych, np. w elektronice, na oznaczenie jednostki urojonej używa się zazwyczaj nie litery  i ,  jak w matematyce, ale  j  - w celu uniknięcia niejednoznaczności, wynikających z oznaczania  natężenia prądu   literą  i ). Zapis zespolony wiąże się ściśle z  teorią wskazów wirujących, kt óra pozwala znacznie  uprościć obliczenia przy projektowaniu układów skupionych, liniowych, stacjonarnych (SLS)  przy pobudzeniu prądem przemiennym o jednej  częstotliwości. W szystkie napięcia i prądy  przedstawiane są w tej teorii jako wartości zespolone, ale nie zawierające bezpośrednio  czynników harmonicznych, co pozwala na łatwiejsze nimi operowanie. Pojęcie impedancji wprowadza się także dla układów rozproszonych - wówczas impedancja  jest funkcją przestrzeni  . Takie pojęcie impedancji wykorzystuje się w  układach bardzo wysokiej częstotliwości (układy mikrofalowe), takich jak telefony  komórkowe czy nowoczesne procesory. W zależności od znaku reaktancji X mówi się o impedancji o  charakterze pojemnościowym   (X  0). Cewka (induktor, zwojnica) jest biernym elementem  elektronicznym i  elektrotechnicznym. Cewka składa się z pewnej liczby zwojów drutu lub innego  przewodnika na winiętych np.  jeden obok drugiego na powierzchni walca (cewka cylindryczna), na powierzchni pierścienia  (cewka toroidalna) lub na płaszczyźnie (cewka spiralna lub płaska). Wewnątrz zwojów może  znajdować się dodatkowo rdzeń z materiału  diamagnetycznego l ub ferromagnetycznego -  wówczas cewka nosi nazwę  solenoidu. Parametry opisujące   [edytuj] Dla prądu stałego cewka jest elementem rezystancyjnym o wartości zależnej  od rezystancji  przewodnika, z którego jest wykonana. Dla prądu o pewnej pulsacji różnej od zera, wykazuje  inną wartość oporu, nazywaną  reaktancją. Re aktancja jest tym większa im większa  indukcyjność i pulsacja prądu. Cewkę opisuje wzór: Siłę elektromotoryczną indukowaną w cewce wyraża wzór:

(…)

… (pojemność)
Natężenie prądu w szeregowym obwodzie RLC z doprowadzonym napięciem sinusoidalnie
zmiennym wynosi:
I = I0sin(ωt)
Napięcie na zaciskach źródła:
gdzie φ jest różnicą faz między natężeniem prądu i napięciem. Dodatkowo tangens
przesunięcia fazowego równa się ilorazowi różnicy reaktancji cewki i kapacitancji
kondensatora przez opór omowy:
Zawadą szeregowego obwodu RLC nazywamy całkowity opór takiego…
