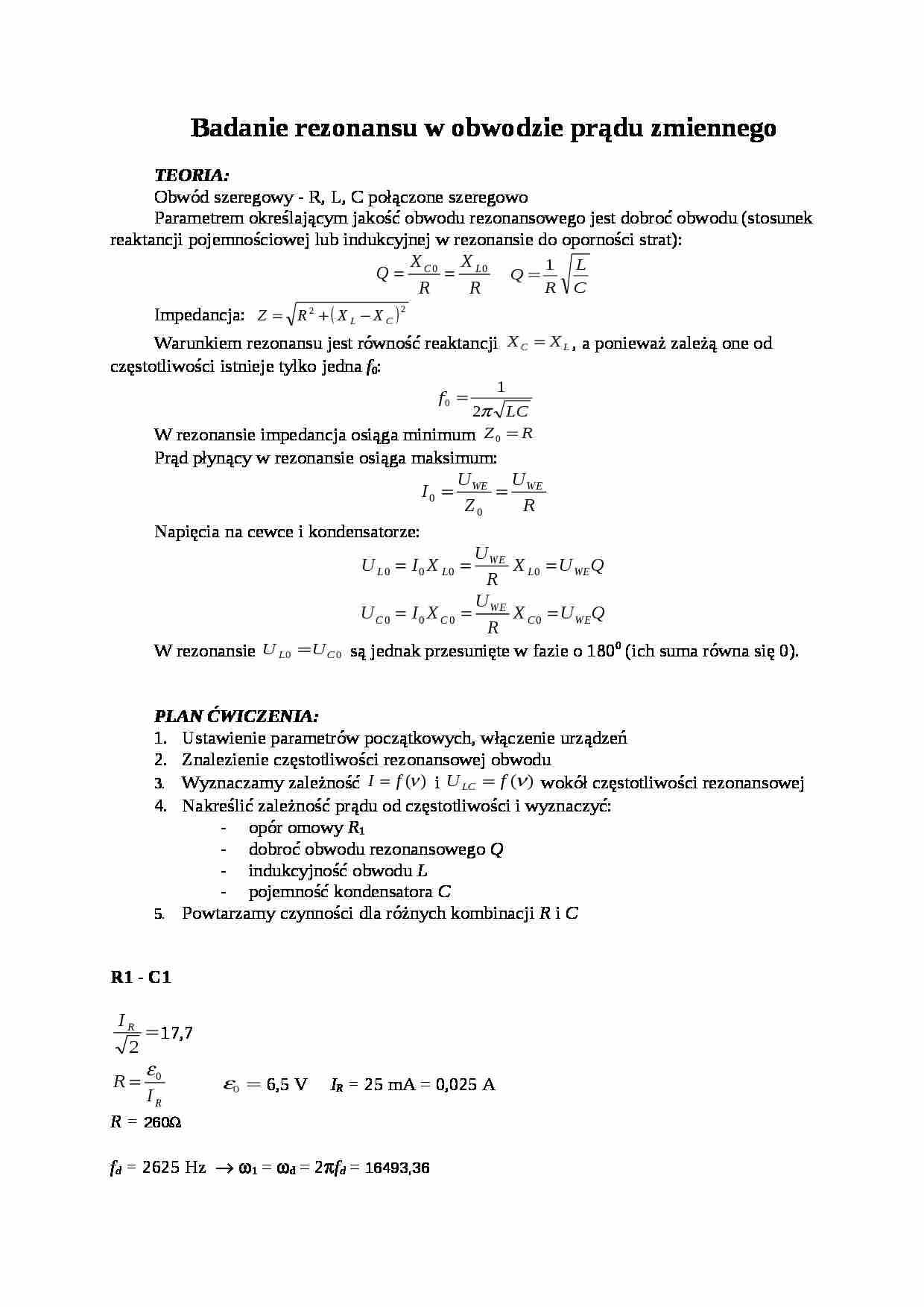

Badanie rezonansu w obwodzie prądu zmiennego - strona 1 Badanie rezonansu w obwodzie prądu zmiennego - strona 2

Fragment notatki:

Badanie rezonansu w obwodzie prądu zmiennego TEORIA: Obwód szeregowy - R, L, C połączone szeregowo
Parametrem określającym jakość obwodu rezonansowego jest dobroć obwodu (stosunek reaktancji pojemnościowej lub indukcyjnej w rezonansie do oporności strat):
Impedancja: Warunkiem rezonansu jest równość reaktancji , a ponieważ zależą one od częstotliwości istnieje tylko jedna f 0 : W rezonansie impedancja osiąga minimum Prąd płynący w rezonansie osiąga maksimum:
Napięcia na cewce i kondensatorze:
W rezonansie są jednak przesunięte w fazie o 180 0 (ich suma równa się 0).
PLAN ĆWICZENIA: Ustawienie parametrów początkowych, włączenie urządzeń
Znalezienie częstotliwości rezonansowej obwodu
Wyznaczamy zależność i wokół częstotliwości rezonansowej
Nakreślić zależność prądu od częstotliwości i wyznaczyć:
opór omowy R 1 dobroć obwodu rezonansowego Q indukcyjność obwodu L pojemność kondensatora C Powtarzamy czynności dla różnych kombinacji R i C R1 - C1 17,7
6,5 V I R = 25 mA = 0,025 A R = 260  f d = 2625 Hz →  1 =  d = 2 f d = 16493,36 f g = 3515 Hz →  2 =  g = 2 f g = 22085,4 f R = 3000 Hz →  R = 2 f R = 18849,56 0,08035 H 3,50277E-08 F 5,825242718 Obliczenia I teoretycznego:
Dla f 1 = 2,5 kHz →  1 = 2 f 1 = 15707,96327 I 1 = 10,6003 mA Dla f 2 = 3,2 kHz →  2 = 2 f 2 = 20106,19298 I 2 = 19,9767 mA Dla f 3 = 4 kHz →  3 = 2 f 3 = 25132,74123 I 3 = 7,057868 mA ... zobacz całą notatkę
