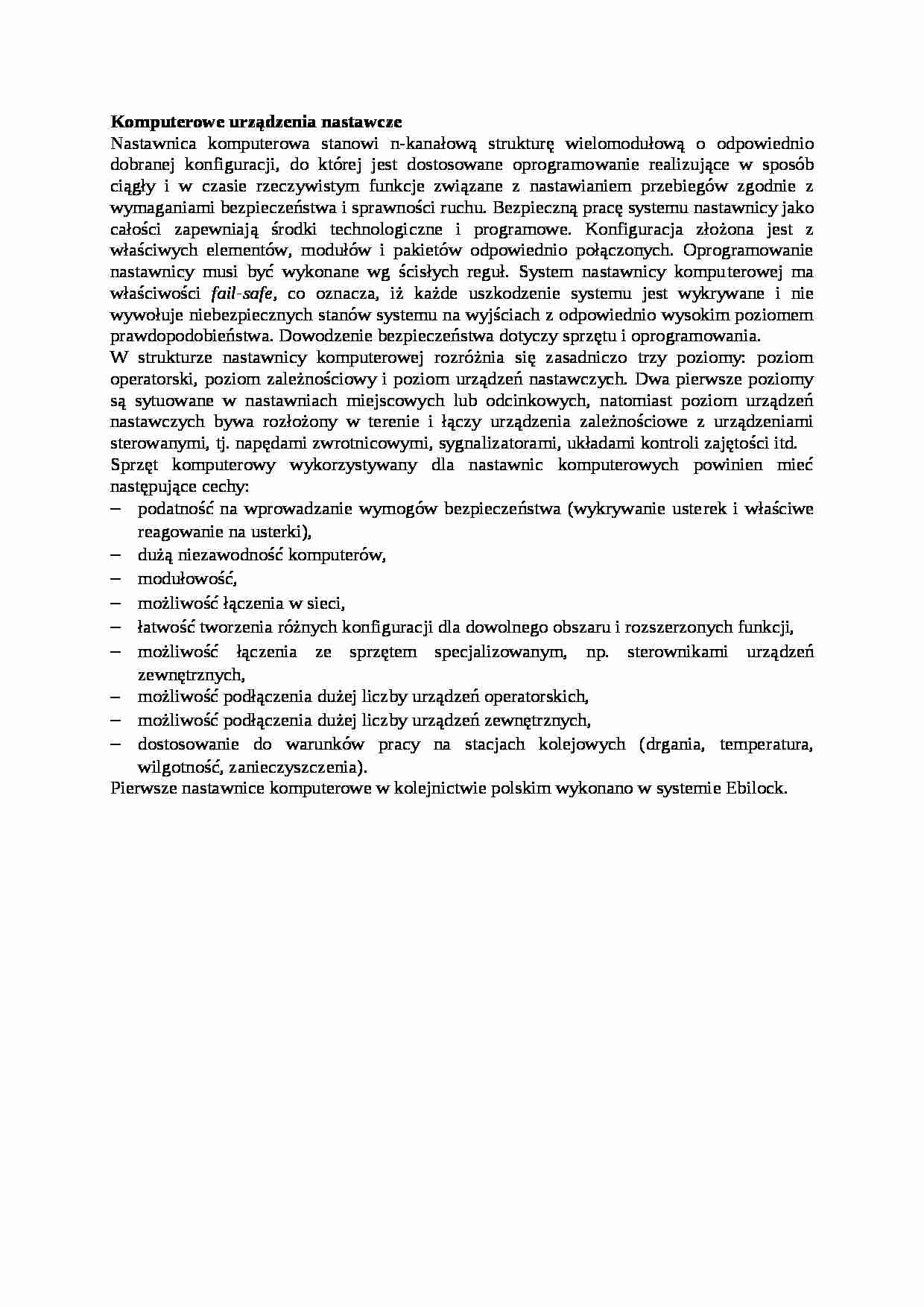

Komputerowe urządzenia nastawcze
Nastawnica komputerowa stanowi n-kanałową strukturę wielomodułową o odpowiednio dobranej konfiguracji, do której jest dostosowane oprogramo­wanie realizujące w sposób ciągły i w czasie rzeczywistym funkcje związane z nastawianiem przebiegów zgodnie z wymaganiami bezpieczeństwa i spraw­ności ruchu. Bezpieczną pracę systemu nastawnicy jako całości zapewniają środki technologiczne i programowe. Konfiguracja złożona jest z właściwych elementów, modułów i pakietów odpowiednio połączonych. Oprogramowanie nastawnicy musi być wykonane wg ścisłych reguł. System nastawnicy kompu­terowej ma właściwości fail-safe, co oznacza, iż każde uszkodzenie systemu jest wykrywane i nie wywołuje niebezpiecznych stanów systemu na wyjściach z odpowiednio wysokim poziomem prawdopodobieństwa. Dowodzenie bezpie­czeństwa dotyczy sprzętu i oprogramowania.
W strukturze nastawnicy komputerowej rozróżnia się zasadniczo trzy poziomy: poziom operatorski, poziom zależnościowy i poziom urządzeń nastawczych. Dwa pierwsze poziomy są sytuowane w nastawniach miejscowych lub odcinkowych, natomiast poziom urządzeń nastawczych bywa rozłożony w te­renie i łączy urządzenia zależnościowe z urządzeniami sterowanymi, tj. napę­dami zwrotnicowymi, sygnalizatorami, układami kontroli zajętości itd.
Sprzęt komputerowy wykorzystywany dla nastawnic komputerowych powinien mieć następujące cechy:
podatność na wprowadzanie wymogów bezpieczeństwa (wykrywanie uste­rek i właściwe reagowanie na usterki),
dużą niezawodność komputerów,
modułowość,
możliwość łączenia w sieci,
łatwość tworzenia różnych konfiguracji dla dowolnego obszaru i rozszerzo­nych funkcji,
możliwość łączenia ze sprzętem specjalizowanym, np. sterownikami urzą­dzeń zewnętrznych,
możliwość podłączenia dużej liczby urządzeń operatorskich,
możliwość podłączenia dużej liczby urządzeń zewnętrznych,
dostosowanie do warunków pracy na stacjach kolejowych (drgania, tempe­ratura, wilgotność, zanieczyszczenia).
Pierwsze nastawnice komputerowe w kolejnictwie polskim wykonano w systemie Ebilock.
