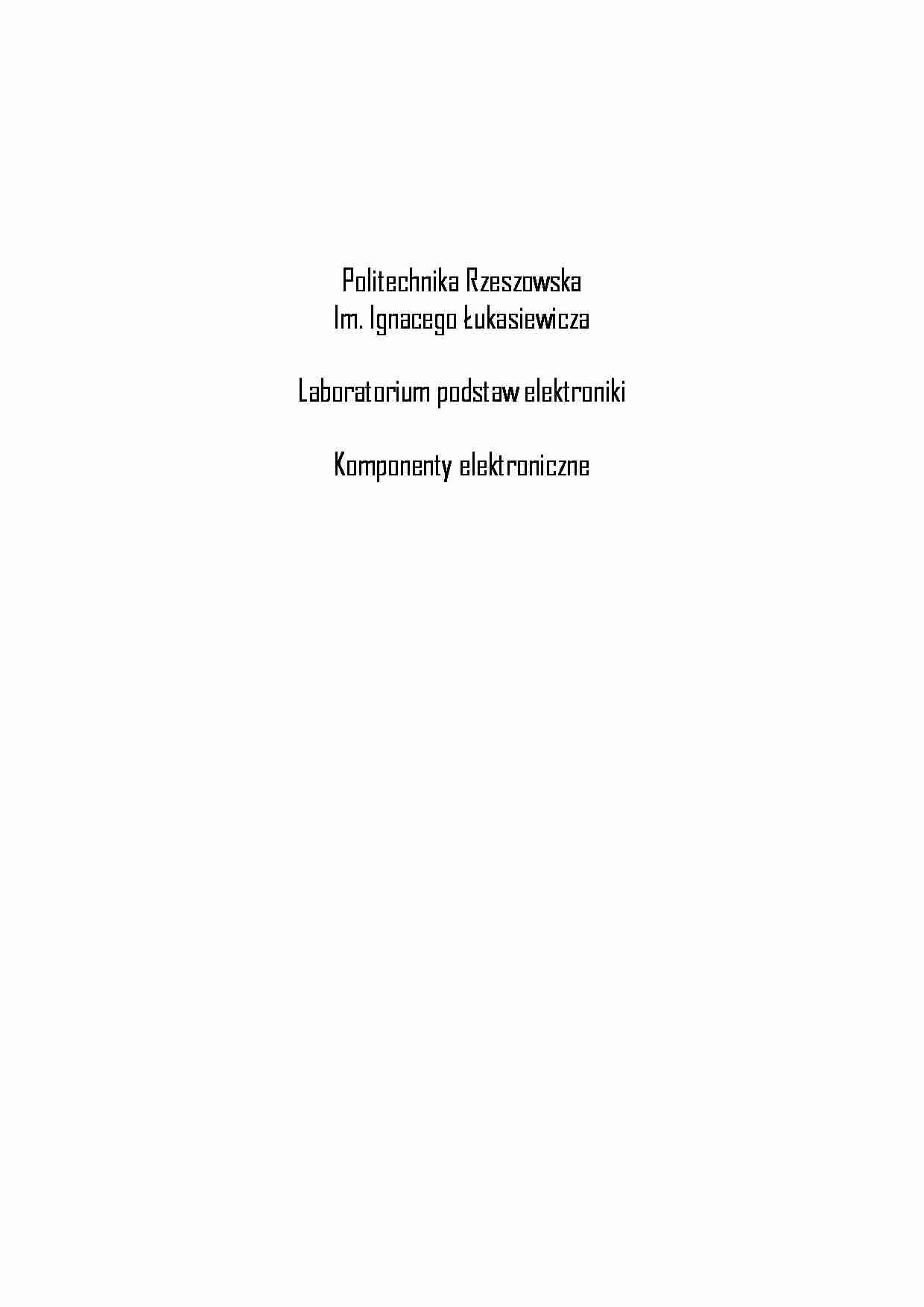

Politechnika Rzeszowska
Im. Ignacego Łukasiewicza
Laboratorium podstaw elektroniki
Komponenty elektroniczne
Temat Laboratorium: Komponenty elektroniczne
Katedra Awioniki i Sterowania
Seria nr.1
S t r o n a | 1
Spis treści 1. Elementy bierne układów elektronicznych (elementy RLC)
1.1. rezystor 1.2. potencjometr 1.3. kondensator 1.4. cewka indukcyjna 2. Elementy półprzewodnikowe
2.1. Termistory 2.2. Warystory 2.3. Diody
2.3.1. Schottky’ego 2.3.2. Zenera 2.3.3. LED
2.4. Tranzystory
2.4.1. Bipolarne 2.4.2. Unipolarne
2.5. Tyrystory i triaki
3. Schematy elementów elektronicznych
Temat Laboratorium: Komponenty elektroniczne
Katedra Awioniki i Sterowania
Seria nr.1
S t r o n a | 2
1. Elementy RLC
Elementy bierne takie jak: R - rezystory, C - kondensatory i L - cewki indukcyjne to najczęściej spotykane elementy w elektronice, a w szczególności elektronice analogowej. Elementy te posiadają ciekawe i bardzo przydatne charakterystyki prądu I w funkcji napięcia U czy też napięcia w funkcji prądu. Dla rezystora prąd I jest wprost proporcjonalne do napięcia U, dla kondensatora prąd I jest proporcjonalny do szybkości zmian napięcia, natomiast dla cewki indukcyjnej napięcie U jest proporcjonalne do szybkości zmian prądu. 1.1. Rezystory
f)
g)
h)
Zdjęcia rezystorów; a) metalizowany, b,g) drutowy, c) węglowy, d) drabinka rezystorowa, e) grubowarstwowy, f,h) do montażu powierzchniowego (SMD)
sposób przedstawiania na schematach
Są to elementy najczęściej spotykane w układach elektronicznych. Ich główna rola polega na ustaleniu wartości natężenia prądu płynącego w obwodach lub napięć w poszczególnych punktach układu elektroncznego. Rezystor jest elementem liniowym , spadek napięcia na nim jest wprost proporcjonalny do prądu płynącego przez niego. Zależność tę opisuję prawo Ohma. Rezystory to elementy dwukońcówkowe o właściwości dającej się opisać równaniem R=U/I (znane prawo Ohma). Jeżeli U wyrazi się w woltach V, a I w amperach a to R będzie wyrażone w omach. Patrząc na równanie opisujące rezystor można powiedzieć, że przy ustalonym napięciu, zmieniając wartość rezystora zmieniamy wartość prądu płynącego przez ten rezystor i odwrotnie, jeżeli przez rezystor płynie stały prąd (np. ze źródła prądowego) to zmieniając wartość rezystora zmieniamy napięcie na rezystorze. Można więc powiedzieć, że rezystor to element, który służy do przetwarzania napięcia w prąd i odwrotnie.
