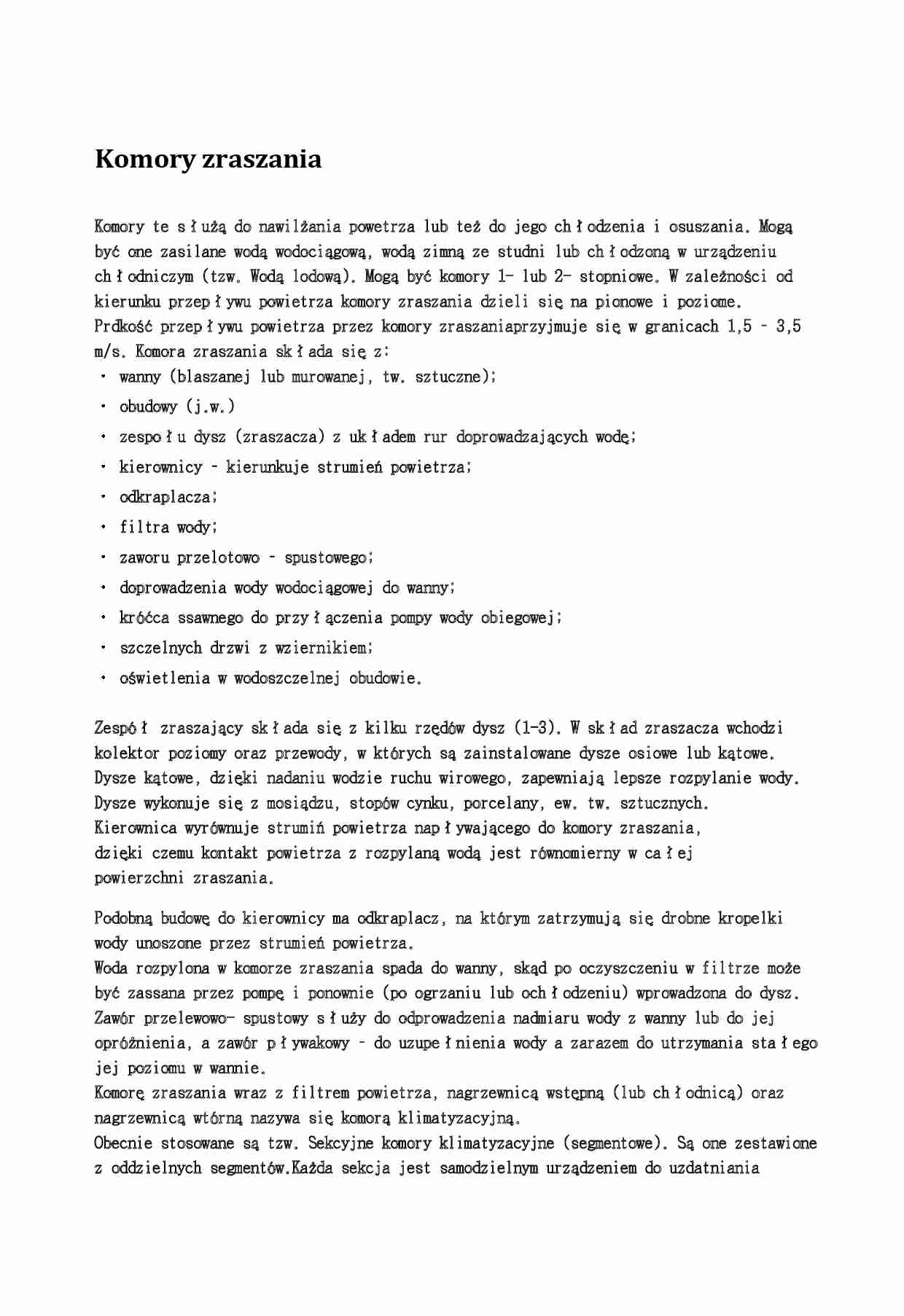

Komory zraszania Komory te służą do nawilżania powetrza lub też do jego chłodzenia i osuszania. Mogą być one zasilane wodą wodociągową, wodą zimną ze studni lub chłodzoną w urządzeniu chłodniczym (tzw. Wodą lodową). Mogą być komory 1- lub 2- stopniowe. W zależności od kierunku przepływu powietrza komory zraszania dzieli się na pionowe i poziome. Prdkość przepływu powietrza przez komory zraszaniaprzyjmuje się w granicach 1,5 – 3,5 m/s. Komora zraszania składa się z: wanny (blaszanej lub murowanej, tw. sztuczne); obudowy (j.w.) zespołu dysz (zraszacza) z układem rur doprowadzających wodę; kierownicy – kierunkuje strumień powietrza; odkraplacza; filtra wody; zaworu przelotowo – spustowego; doprowadzenia wody wodociągowej do wanny; króćca ssawnego do przyłączenia pompy wody obiegowej; szczelnych drzwi z wziernikiem; oświetlenia w wodoszczelnej obudowie. Zespół zraszający składa się z kilku rzędów dysz (1-3). W skład zraszacza wchodzi kolektor poziomy oraz przewody, w których są zainstalowane dysze osiowe lub kątowe. Dysze kątowe, dzięki nadaniu wodzie ruchu wirowego, zapewniają lepsze rozpylanie wody. Dysze wykonuje się z mosiądzu, stopów cynku, porcelany, ew. tw. sztucznych. Kierownica wyrównuje strumiń powietrza napływającego do komory zraszania, dzięki czemu kontakt powietrza z rozpylaną wodą jest równomierny w całej powierzchni zraszania. Podobną budowę do kierownicy ma odkraplacz, na którym zatrzymują się drobne kropelki wody unoszone przez strumień powietrza. Woda rozpylona w komorze zraszania spada do wanny, skąd po oczyszczeniu w filtrze może być zassana przez pompę i ponownie (po ogrzaniu lub ochłodzeniu) wprowadzona do dysz. Zawór przelewowo- spustowy służy do odprowadzenia nadmiaru wody z wanny lub do jej opróżnienia, a zawór pływakowy – do uzupełnienia wody a zarazem do utrzymania stałego jej poziomu w wannie. Komorę zraszania wraz z filtrem powietrza, nagrzewnicą wstępną (lub chłodnicą) oraz nagrzewnicą wtórną nazywa się komorą klimatyzacyjną. Obecnie stosowane są tzw. Sekcyjne komory klimatyzacyjne (segmentowe). Są one zestawione z oddzielnych segmentów.Każda sekcja jest samodzielnym urządzeniem do uzdatniania powietrza, wprawiania go w ruch i do regulacji natężenia jego przepływu. Wyróżnia się sekcje: robocze – tj. mieszania, filtracji, ogrzewania, chłodzenia, nawilżania, wentylatora, podziału strumienia powietrza, zmiany kierunku przepływu powietrza;
(…)
… indukcyjne.
Zespoły okienne lub ścienne są najmniejszymi urządzeniami do wentylacji
chłodzeina pojedynczych pomieszczeń. Zawierają one wentylator, filtry, układ
chłodniczy ze skraplaczem chłodzącym powietrze zewnętrzne oraz nagrzewnicę
elektryczą. Mogą one pracować w układzie rewersyjnym jako pompa ciepła. Wadą
tych urządzeń jest dosyć wysoka głośność i niska estetyka ich zewnętrznej
części. Umożliwiają…
