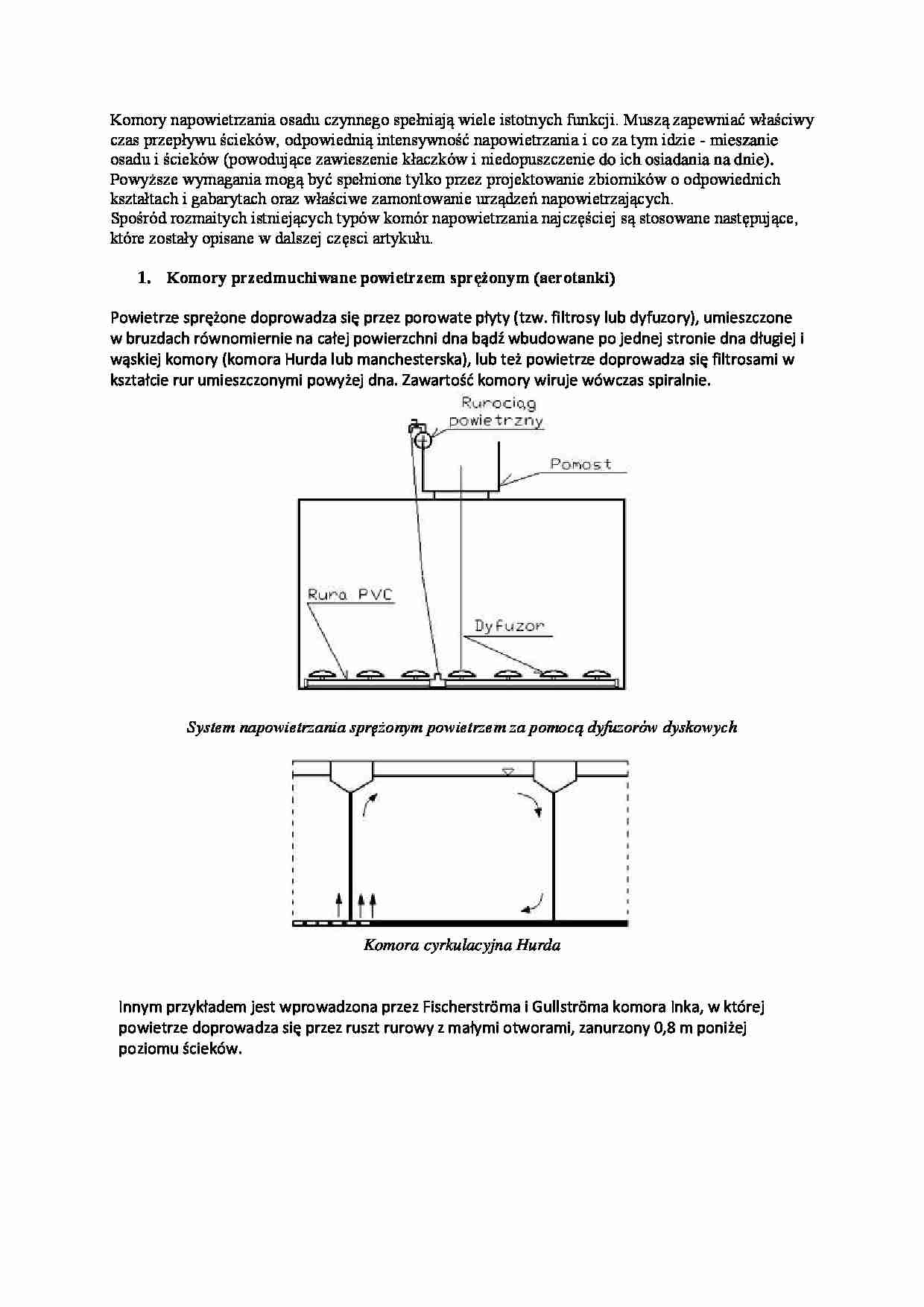

Komory napowietrzania- opracowanie - strona 1 Komory napowietrzania- opracowanie - strona 2 Komory napowietrzania- opracowanie - strona 3

Fragment notatki:

Komory napowietrzania osadu czynnego spełniają wiele istotnych funkcji. Muszą zapewniać właściwy czas przepływu ścieków, odpowiednią intensywność napowietrzania i co za tym idzie - mieszanie osadu i ścieków (powodujące zawieszenie kłaczków i niedopuszczenie do ich osiadania na dnie). Powyższe wymagania mogą być spełnione tylko przez projektowanie zbiorników o odpowiednich kształtach i gabarytach oraz właściwe zamontowanie urządzeń napowietrzających. Spośród rozmaitych istniejących typów komór napowietrzania najczęściej są stosowane następujące, które zostały opisane w dalszej częsci artykułu. Komory przedmuchiwane powietrzem sprężonym (aerotanki) Powietrze sprężone doprowadza się przez porowate płyty (tzw. filtrosy lub dyfuzory), umieszczone w bruzdach równomiernie na całej powierzchni dna bądź wbudowane po jednej stronie dna długiej i wąskiej komory (komora Hurda lub manchesterska), lub też powietrze doprowadza się filtrosami w kształcie rur umieszczonymi powyżej dna. Zawartość komory wiruje wówczas spiralnie.
System napowietrzania sprężonym powietrzem za pomocą dyfuzorów dyskowych
Komora cyrkulacyjna Hurda
Innym przykładem jest wprowadzona przez Fischerströma i Gullströma komora Inka, w której powietrze doprowadza się przez ruszt rurowy z małymi otworami, zanurzony 0,8 m poniżej poziomu ścieków.
Zbiornik z osadem czynnym napowietrzany systemem Inka
dopływ ścieków 2. ruszt napowietrzający 3. kanał doprowadzający powietrze 4,5. przegrody cyrkulacyjne 2. Koryta obiegowe wykonane pierwotnie przez Hawortha w Scheffield jako labirynt wydłużonych, wężowato ukształtowanych koryt. Mieszaninę ścieków i osadów napędzały (i napowietrzały) koła z łopatkami. Do dalszych rozwiązań należą „rów utleniający” oraz koryta „Carrousel”. W rowie utleniającym do napowietrzania oraz utrzymania masy ścieków w ruchu służą walce z osadzonymi prętami, które umieszczone są poziomo nad zwierciadłem ścieków albo też wirniki mamutowe. Napowietrzanie i ruch okrężny w rowach Carrousel powodują jeden lub kilka pionowych wirników napowietrzających . W innych przypadkach ruch okrężny wywołują podwodne śmigła. Powietrze wdmuchiwane jest oddzielnie przy dnie.
Schemat rowu cyrkulacyjnego
1. dopływ 2. szczotka 3. odprowadzenie nadmiernego osadu 4. odpływ ścieków oczyszczonych
3.Komory z wirnikami W komorach z wirnikami Bolton lub Simplex zastosowano centralną rurę z wirnikiem, który podnosi mieszaninę osadu czynnego ze ściekami z dna komory i rozbryzguje ją na powierzchnię. Czas mieszania w komorze przy dobrej sprawności rozbryzgowej wirnika można ograniczyć do 2h. Czas wymieszania zawartości zbiornika wynosi 5 min


(…)

… wzdłuż podłużnej ściany komory. Usprawnieniem procesu są osłony Pasveera. Dalszym usprawnieniem wirników szczotkowych są wirniki z płaskowników i wirniki mamutowe. Przy tym ostatnim można uzyskać 7kg O2 /m wirnika (przy jego średnicy lm/godzinę). Jednak optimum eksploatacyjne jest przy niższych sprawnościach
Nowoczesny kształt zbiornika Kessenera (przekrój pop.) oraz schemat konstrukcji klasycznej…
