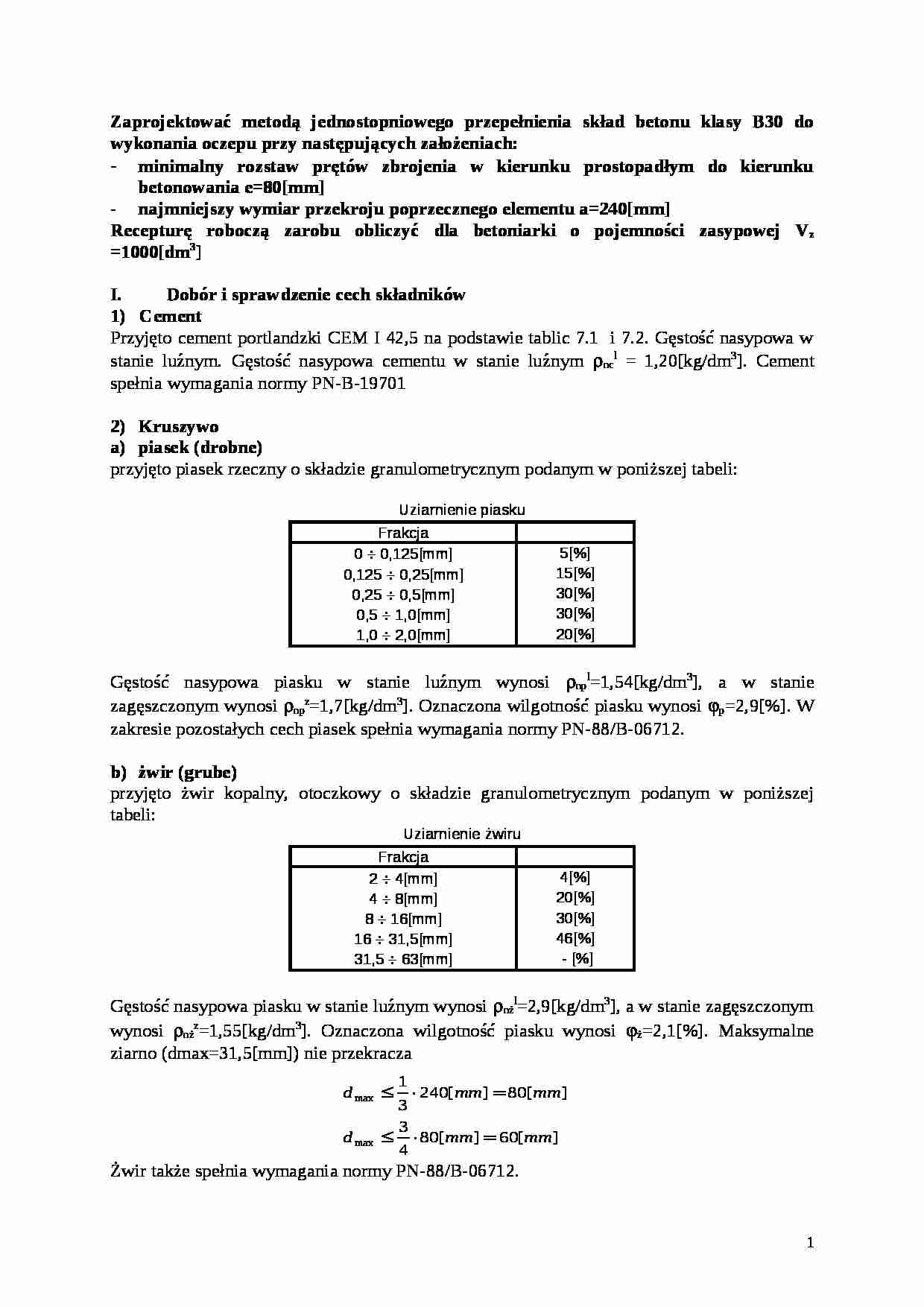

Zaprojektować metodą jednostopniowego przepełnienia skład betonu klasy B30 do wykonania oczepu przy następujących założeniach: minimalny rozstaw prętów zbrojenia w kierunku prostopadłym do kierunku betonowania e=80[mm] najmniejszy wymiar przekroju poprzecz nego elementu a=240[mm] Recepturę roboczą zarobu obliczyć dla betoniarki o pojemności zasypowej V z =1000[dm 3 ]
Dobór i sprawdzenie cech składników 1) Cement Przyjęto cement portlandzki CEM I 42,5 na podstawie tablic 7.1 i 7.2. Gęstość nasypowa w stanie luźnym. Gęstość nasypowa cementu w stanie luźnym ρ nc l = 1,20[kg/dm 3 ]. Cement spełnia wymagania normy PN-B-19701
Kruszywo piasek (drobne) przyjęto piasek rzeczny o składzie granulometrycznym podanym w poniższej tabeli:
Uziarnienie piasku Frakcja 0 ÷ 0, 125[mm] 5[%] 0,125 ÷ 0,25[mm] 15[%] 0,25 ÷ 0,5[mm] 30[%] 0,5 ÷ 1,0[mm] 30[%] 1,0 ÷ 2,0[mm] 20[%] Gęstość nasypowa piasku w stanie luźnym wynosi ρ np l =1,54[kg/dm 3 ], a w stanie zagęszczonym wynosi ρ np z =1,7[kg/dm 3 ]. Oznaczona wilgotność piasku wynosi ϕ p =2,9[%]. W zakresie pozostałych cech piasek spełnia wymagania normy PN-88/B-06712. żwir (grube) przyjęto żwir kopalny, otoczkowy o składzie granulometrycznym podanym w poniższej tabeli:
Uziarnienie żwiru Frakcja 2 ÷ 4[mm] 4[%] 4 ÷ 8[mm] 20[%] 8 ÷ 16[ mm] 30[%] 16 ÷ 31,5[mm] 46[%] 31,5 ÷ 63[mm] - [%] Gęstość nasypowa piasku w stanie luźnym wynosi ρ nż l =2,9[kg/dm 3 ], a w stanie zagęszczonym wynosi ρ nż z =1,55[kg/dm 3 ]. Oznaczona wilgotność piasku wynosi ϕ ż =2,1[%]. Maksymalne ziarno (dmax=31,5[mm]) nie przekracza Żwir także spełnia wymagania normy PN-88/B-06712.
woda Przyjęto wodę wodociągową spełniającą wymagania normy PN-88/B-32250.
Dobór parametrów technologicznych mieszanki betonowej Na podstawie zaleceń podanych w tablicy 5.1 przyjęto konsystencje mieszanki betonowej gęstoplastyczną.
Dane uzupełniające przyjmuję średnią wytrzymałość na ściskanie betonu R=1,3 ⋅ R =1,3 * 30 = 39 [MPa], Określenie składu mieszanki betonowej 1). Równania metody. - równanie wytrzymałości: równanie szczelności: c + p + ż + w =1,0
równanie konsystencji:
(…)
…
a). wagowo:
b). Objętościowo:
Określenie składu roboczego mieszanki na jeden zarób
a). obliczenie pojemności użytkowej betoniarki:
Vu = Vz * α = 1000 * 0,86 = 860[dm3]
współczynnik spulchnienia masy α betonowej obliczamy ze wzoru:
b). Obliczanie recepty na 1 zarób betoniarki przy dozowaniu składników:
Wagowo:
Objętościowo:
Zakładając dozowanie cementu pełnymi workami(np.2 worki po 50 kg) należy użyć…
