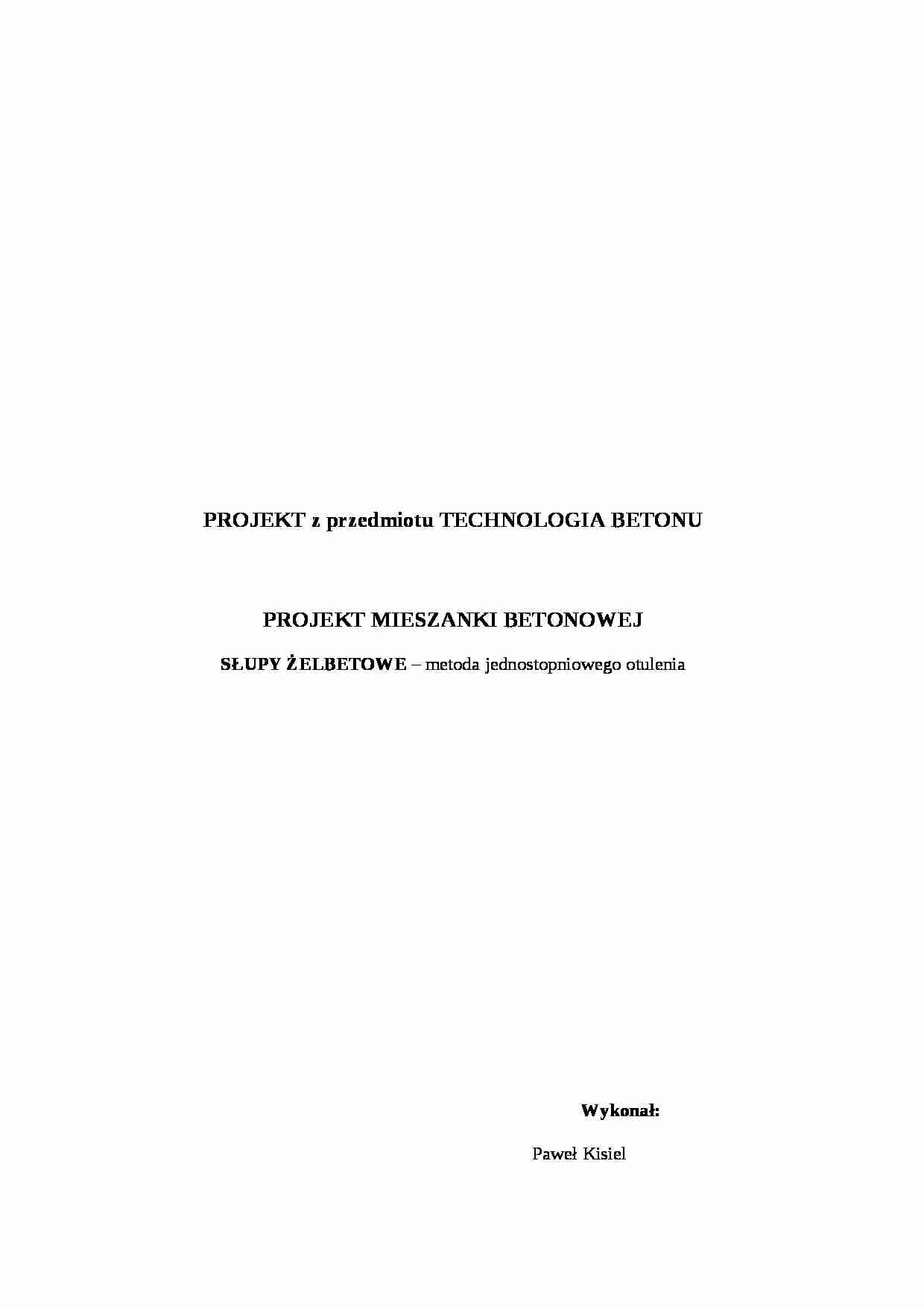

PROJEKT z przedmiotu TECHNOLOGIA BETONU PROJEKT MIESZANKI BETONOWEJ SŁUPY ŻELBETOWE - metoda jednostopniowego otulenia Wykonał: Paweł Kisiel WIL,II ROK, gr.4 Prowadząca: mgr inż. Anna Nabagło
TEMAT: PROJEKT MIESZANKI B ETONOWEJ SŁUPY ŻELBETOWE - metoda jednostopniowego otulenia 1. Założenia i wymagania względem betonu. klasa betonu C 20/25 (B25) minimalny rozstaw prętów zbrojenia w kierunku prostopadłym do kierunku betonowania e = 70 mm minimalny wymiar przekroju poprz ecznego elementu a = 500 mm klasa ekspozycji środowiska eksploatacji - XC1 2. Rodzaj i cechy składników 2.1. Cement.
Przyjęto cement portlandzki CEM I klasy 32,5N
2.2. Kruszywo. a) rodzaj kruszywa drobne - naturalne, grube - naturalne łamane, b) uziarni enie Drobne Grube 0 - 0,125 [mm] 7 % 2 - 4 [mm] 8 % 0,125 - 0,25 [mm] 15 % 4 - 8 [mm] 22 % 0,25 - 0,5 [mm] 20 % 8 - 16 [mm] 30 % 0,5 - 1,0 [mm] 30 % 16- 31,5 [mm] 40 % 1,0 - 2,0 [mm] 28 % 31,5 - 63 [mm] - Sprawdzenie doboru kruszywa do warunków konstrukcji: - maksymalna średnica ziarna kruszywa Kruszywo spełnia warunki. Woda zarobowa - woda pitna, wodociągowa Klasa konsystencji. Przyjęto p arametry technologiczne mieszanki betonowej dla betonów rzadko zbrojonych . Wybrano klasę konsystencji V2 . Przyjęcie danych uzupełniających f cm - wytrzymałość średnia f ck - wytrzymałość charakterystyczna = 25 - nieznane, więc przyjmujemy: [Mpa] Określenie składu mieszanki betonowej równanie wytrzymałości Bolomey'a zakładam, że
(…)
… konsystencji V2.
Przyjęcie danych uzupełniających
fcm - wytrzymałość średnia
fck - wytrzymałość charakterystyczna
= 25
- nieznane, więc przyjmujemy:
[Mpa]
Określenie składu mieszanki betonowej
równanie wytrzymałości Bolomey'a
zakładam, że równanie szczelności c+p+ż+w=1
równanie konsystencji
dla klasy V2:
(wskaźniki wodne kruszyw zwiększono o 10% z uwagi na rodzaj kruszywa grubego - łamanego)
tabela…
… kruszywa grubego naturalnego łamanego wartości tablicowe zwiększono o 50%): Frakcja [mm]
Zawartość [%]
Powierzchnia zewnętrzna [dm3/kg]
Iloczyn
2,0 - 4,0
8
150
1200
4,0 - 8,0
22
75
1650
8,0 - 16,0
30
37,5
1125
16,0 - 31,5
40
18,75
750
suma
100
4725
stąd
ż = 0,4774.
Układ równań:
Po rozwiązaniu układu w programie MathCad otrzymujemy:
Obliczenia sprawdzające, wszystkie warunki zostały spełnione:
7.1…
