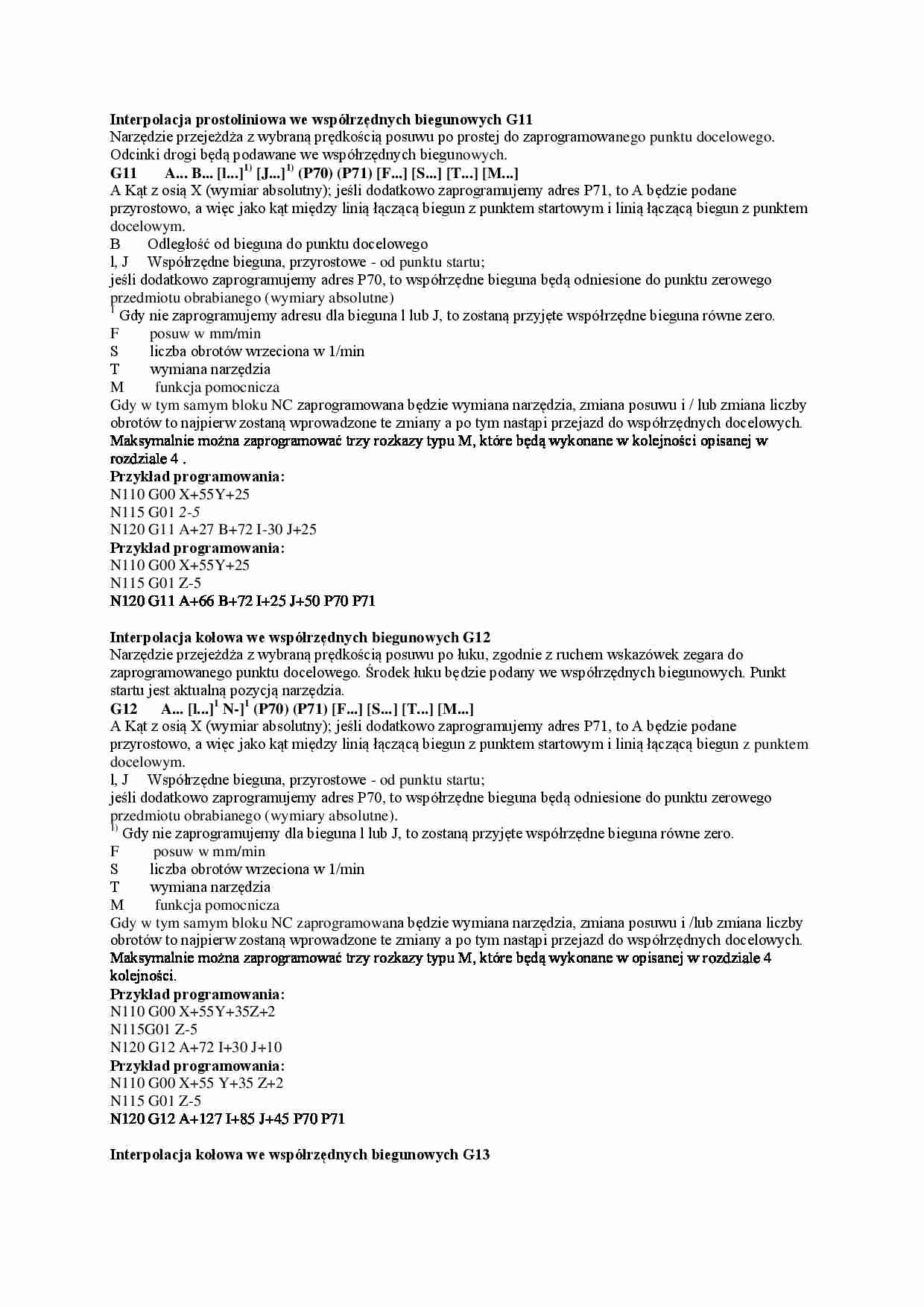

Interpolacja prostoliniowa we współrzędnych biegunowych G11 Narzędzie przejeżdża z wybraną prędkością posuwu po prostej do zaprogramowanego punktu docelowego. Odcinki drogi będą podawane we współrzędnych biegunowych. G11 A... B... [l...] 1) [J...] 1) (P70) (P71) [F...] [S...] [T...] [M...] A Kąt z osią X (wymiar absolutny); jeśli dodatkowo zaprogramujemy adres P71, to A będzie podane przyrostowo, a więc jako kąt między linią łączącą biegun z punktem startowym i linią łączącą biegun z punktem docelowym. B Odległość od bieguna do punktu docelowego l, J Współrzędne bieguna, przyrostowe - od punktu startu; jeśli dodatkowo zaprogramujemy adres P70, to współrzędne bieguna będą odniesione do punktu zerowego przedmiotu obrabianego (wymiary absolutne) 1 Gdy nie zaprogramujemy adresu dla bieguna l lub J, to zostaną przyjęte współrzędne bieguna równe zero. F posuw w mm/min S liczba obrotów wrzeciona w 1/min T wymiana narzędzia M funkcja pomocnicza Gdy w tym samym bloku NC zaprogramowana będzie wymiana narzędzia, zmiana posuwu i / lub zmiana liczby obrotów to najpierw zostaną wprowadzone te zmiany a po tym nastąpi przejazd do współrzędnych docelowych. Maksymalnie można zaprogramować trzy rozkazy typu M, które będą wykonane w kolejności opisanej w rozdziale 4 . Przykład programowania: N110 G00 X+55Y+25 N115 G01 2-5 N120 G11 A+27 B+72 I-30 J+25 Przykład programowania: N110 G00 X+55Y+25 N115 G01 Z-5 N120 G11 A+66 B+72 I+25 J+50 P70 P71 Interpolacja kołowa we współrzędnych biegunowych G12 Narzędzie przejeżdża z wybraną prędkością posuwu po łuku, zgodnie z ruchem wskazówek zegara do zaprogramowanego punktu docelowego. Środek łuku będzie podany we współrzędnych biegunowych. Punkt startu jest aktualną pozycją narzędzia. G12 A... [l...] 1 N-] 1 (P70) (P71) [F...] [S...] [T...] [M...] A Kąt z osią X (wymiar absolutny); jeśli dodatkowo zaprogramujemy adres P71, to A będzie podane przyrostowo, a więc jako kąt między linią łączącą biegun z punktem startowym i linią łączącą biegun z punktem docelowym. l, J Współrzędne bieguna, przyrostowe - od punktu startu; jeśli dodatkowo zaprogramujemy adres P70, to współrzędne bieguna będą odniesione do punktu zerowego przedmiotu obrabianego (wymiary absolutne). 1) Gdy nie zaprogramujemy dla bieguna l lub J, to zostaną przyjęte współrzędne bieguna równe zero. F posuw w mm/min S liczba obrotów wrzeciona w 1/min
(…)
… nie może być programowana w podprogramie.
Przesuw do punktu wyjściowego obrabiarki G25
Końcówka wrzeciona przejedzie w szybkim biegu do punktu wyjściowego obrabiarki.
G25
Przy wprowadzeniu funkcji G25 przejedzie końcówka wrzeciona najpierw w kierunku Z a potem X i Y do punktu wyjściowego obrabiarki.
Współrzędne przy funkcji G25 nie są potrzebne, gdyż położenie punktu wyjściowego obrabiarki jest ustalone w konfiguracji…
….
Maksymalnie można zaprogramować trzy rozkazy typu M, które będą wykonane w kolejności opisanej w rozdziale 3.
Przykład programowania:
N110 G00 X+55 Y+25 Z+2 N115 G01 Z-4 N120 G13 A+27 I+15 J+30
Przykład programowania:
N110 G00 X+55 Y+25 Z+2
N115 G01 Z-4
N120 G13 A+143 I+70 J+55 P70 P71
Wywołanie podprogramu G22
W funkcji G22 sterowanie będzie wykonywać wywołany podprogram a potem, po odwołaniu, kontynuować program główny.
G22 U... [P...] [Q...] [S...] [/...]
U pod adresem U programowana będzie nazwa podprogramu.
P jest to numer bloku, od którego rozpocznie się wykonywanie podprogramu.
Q jest to numer bloku końcowego, do którego będzie realizowany podprogram.
S podaje liczbę powtórzeń podprogramu
/ Ukryta płaszczyzna: w podprogramie nie będzie realizowany ten blok NC, który oznaczony jest jako ukryta…
… jest tak skonfigurowany, że punkt wymiany narzędzia będzie oddalony tylko w kierunku osi Z. To ustalenie możecie Państwo zmienić w konfiguracji, gdy chcecie aby punkt wymiany narzędzia był oddalony także w kierunku osi X i /lub Y (por.podręcznik obsługi do konfiguracji programu: frezarka -magazyn)
…
