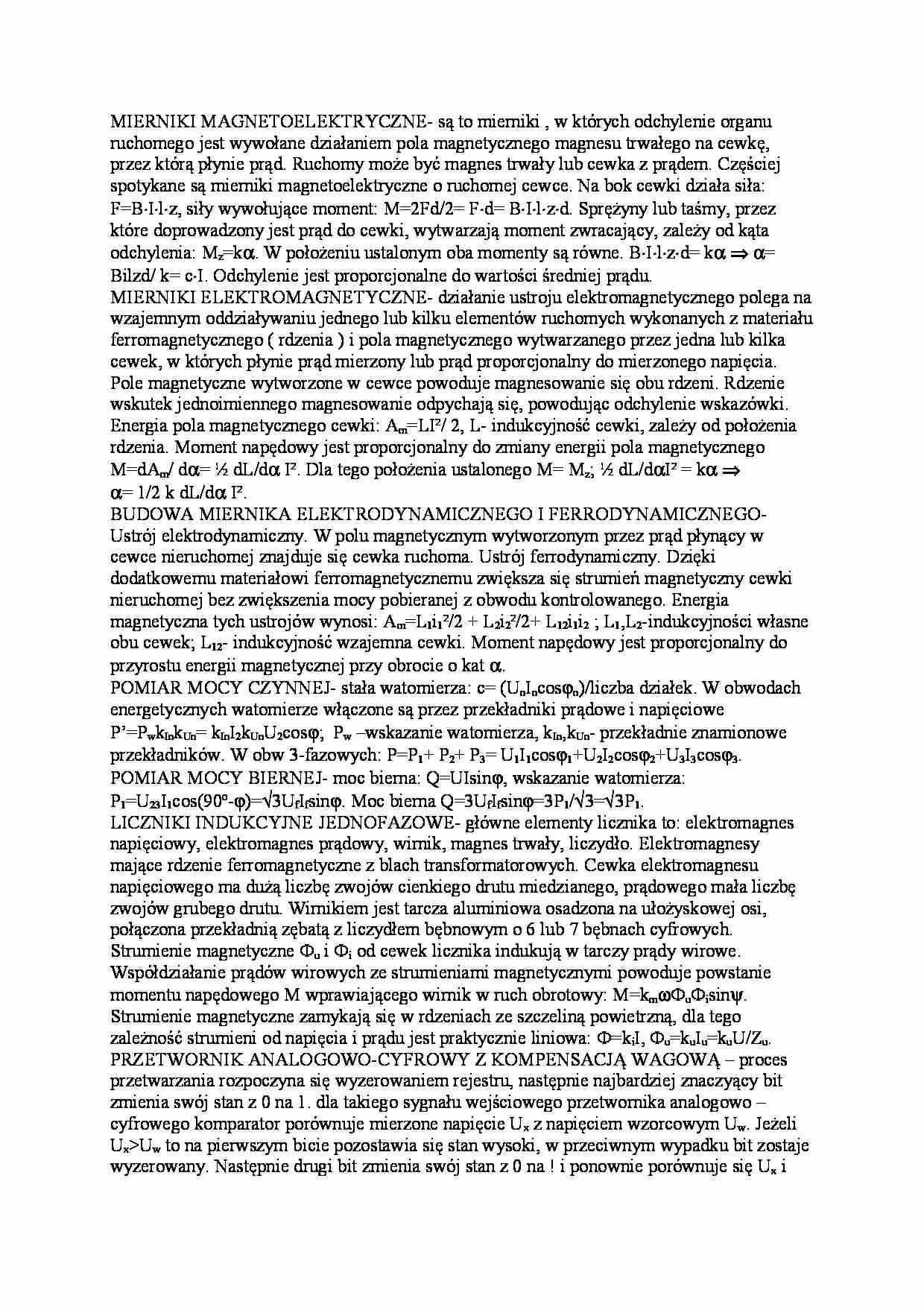

MIERNIKI MAGNETOELEKTRYCZNE- są to mierniki , w których odchylenie organu ruchomego jest wywołane działaniem pola magnetycznego magnesu trwałego na cewkę, przez którą płynie prąd. Ruchomy może być magnes trwały lub cewka z prądem. Częściej spotykane są mierniki magnetoelektryczne o ruchomej cewce. Na bok cewki działa siła: F=B ⋅I⋅l⋅z, siły wywołujące moment: M=2Fd/2= F⋅d= B⋅I⋅l⋅z⋅d. Sprężyny lub taśmy, przez które doprowadzony jest prąd do cewki, wytwarzają moment zwracający, zależy od kąta odchylenia: Mz=k α. W położeniu ustalonym oba momenty są równe. B⋅I⋅l⋅z⋅d= kα ⇒ α= Bilzd/ k= c ⋅I. Odchylenie jest proporcjonalne do wartości średniej prądu. MIERNIKI ELEKTROMAGNETYCZNE- działanie ustroju elektromagnetycznego polega na wzajemnym oddziaływaniu jednego lub kilku elementów ruchomych wykonanych z materiału ferromagnetycznego ( rdzenia ) i pola magnetycznego wytwarzanego przez jedna lub kilka cewek, w których płynie prąd mierzony lub prąd proporcjonalny do mierzonego napięcia. Pole magnetyczne wytworzone w cewce powoduje magnesowanie się obu rdzeni. Rdzenie wskutek jednoimiennego magnesowanie odpychają się, powodując odchylenie wskazówki. Energia pola magnetycznego cewki: Am=LI²/ 2, L- indukcyjność cewki, zależy od położenia rdzenia. Moment napędowy jest proporcjonalny do zmiany energii pola magnetycznego M=dAm/ d α= ½ dL/dα I². Dla tego położenia ustalonego M= Mz; ½ dL/dαI² = kα ⇒ α= 1/2 k dL/dα I². BUDOWA MIERNIKA ELEKTRODYNAMICZNEGO I FERRODYNAMICZNEGO- Ustrój elektrodynamiczny. W polu magnetycznym wytworzonym przez prąd płynący w cewce nieruchomej znajduje się cewka ruchoma. Ustrój ferrodynamiczny. Dzięki dodatkowemu materiałowi ferromagnetycznemu zwiększa się strumień magnetyczny cewki nieruchomej bez zwiększenia mocy pobieranej z obwodu kontrolowanego. Energia magnetyczna tych ustrojów wynosi: Am=L1i1²/2 + L2i2²/2+ L12i1i2 ; L1,L2-indukcyjności własne obu cewek; L12- indukcyjność wzajemna cewki. Moment napędowy jest proporcjonalny do przyrostu energii magnetycznej przy obrocie o kat α. POMIAR MOCY CZYNNEJ- stała watomierza: c= (UnIncos ϕn)/liczba działek. W obwodach energetycznych watomierze włączone są przez przekładniki prądowe i napięciowe P’=PwkInkUn= kInI2kUnU2cos ϕ; Pw –wskazanie watomierza, kIn,kUn- przekładnie znamionowe przekładników. W obw 3-fazowych: P=P1+ P2+ P3= U1I1cos ϕ1+U2I2cosϕ2+U3I3cosϕ3. POMIAR MOCY BIERNEJ- moc bierna: Q=UIsin ϕ, wskazanie watomierza: P1=U23I1cos(90º- ϕ)=√3UfIfsinϕ. Moc bierna Q=3UfIfsinϕ=3P1/√3=√3P1. LICZNIKI INDUKCYJNE JEDNOFAZOWE- główne elementy licznika to: elektromagnes
(…)
… jest tarcza aluminiowa osadzona na ułożyskowej osi,
połączona przekładnią zębatą z liczydłem bębnowym o 6 lub 7 bębnach cyfrowych.
Strumienie magnetyczne Фu i Фi od cewek licznika indukują w tarczy prądy wirowe.
Współdziałanie prądów wirowych ze strumieniami magnetycznymi powoduje powstanie
momentu napędowego M wprawiającego wirnik w ruch obrotowy: M=kmωФuФisinψ.
Strumienie magnetyczne zamykają…
