Wspornik - PSN

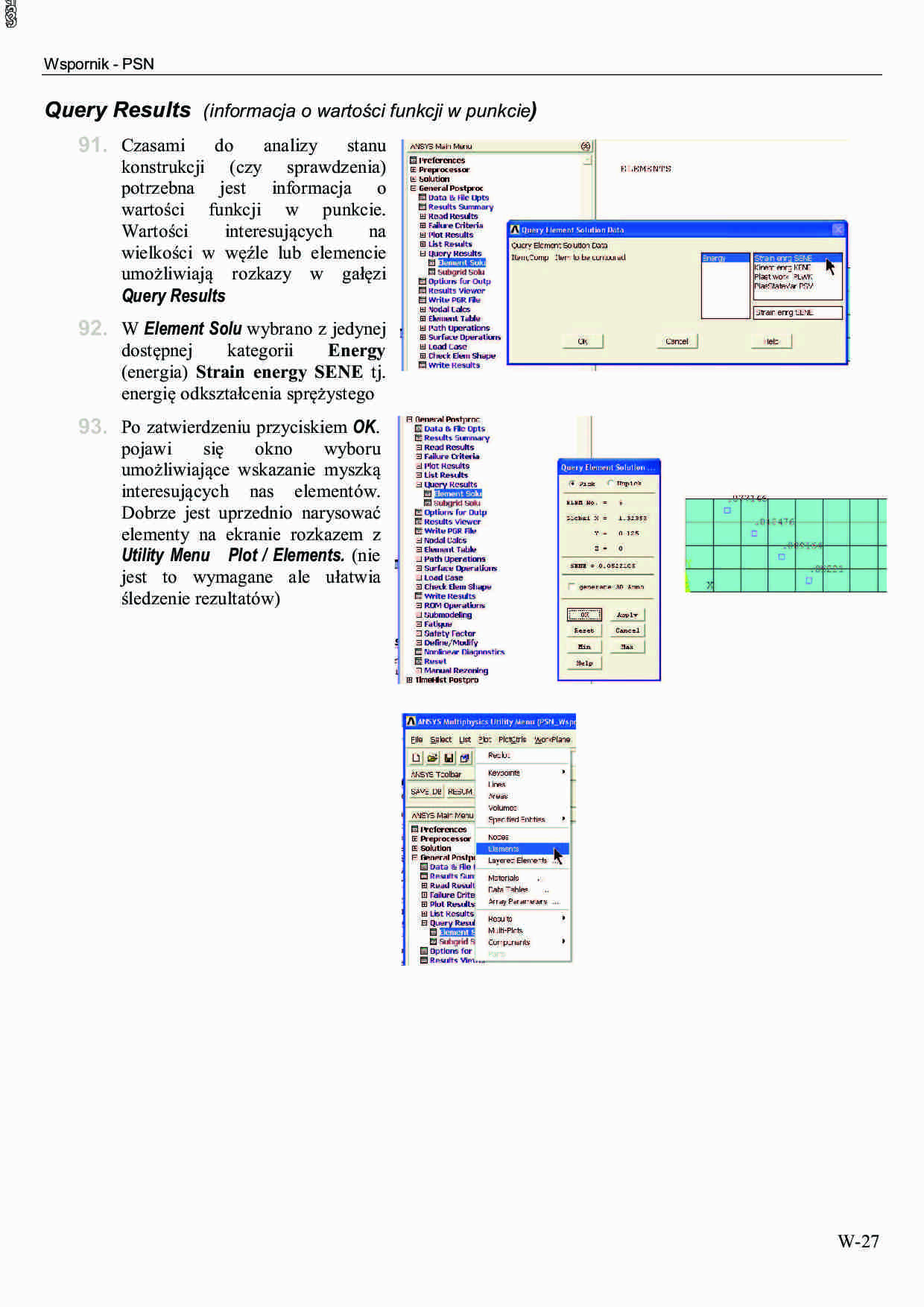

Query Results (informacja o wartości funkcji w punkcie)
91. Czasami
do
analizy
stanu
konstrukcji (czy sprawdzenia)
potrzebna jest informacja o
wartości funkcji w punkcie.
Wartości
interesujących
na
wielkości w węźle lub elemencie
umożliwiają rozkazy w gałęzi
Query Results
92. W Element Solu wybrano z jedynej
dostępnej
kategorii
Energy
(energia) Strain energy SENE tj.
energię odkształcenia sprężystego
93. Po zatwierdzeniu przyciskiem OK.
pojawi
się
okno
wyboru
umożliwiające wskazanie myszką
interesujących nas elementów.
Dobrze jest uprzednio narysować
elementy na ekranie rozkazem z
Utility Menu Plot / Elements. (nie
jest to wymagane ale ułatwia
śledzenie rezultatów)
W-27
Wspornik - PSN
94. Rozkaz
Subgrid
Solu
zawiera o wiele więcej
kategorii i funkcji. Dla
wybrane przemieszczenie
UY zaznaczono myszką
węzły znajdujące się na
końcu belki. W trakcie operacji
wskazywania
węzłów
(czy
elementów) jak w poprzednim
przykładzie
możliwe
jest
przesuwanie
i
zmienianie
powiększenia obrazu)
95. Przyciskiem Reset wyczyścimy
ekran z wartości funkcji po czy
będziemy mogli kontynuować
wskazywanie węzłów. Należ
starać się wskazać myszą
dostatecznie
blisko
węzła.
(ANSYS przyjmuje za wskazany
ten węzeł który znajduje się
najbliżej myszki dla którego nie
wyświetlono jeszcze informacji).
96. Standardowo w listwie statusu
jest informacja o tym czego
w danej chwili system
ANSYS od nas oczekuje.
W-28
