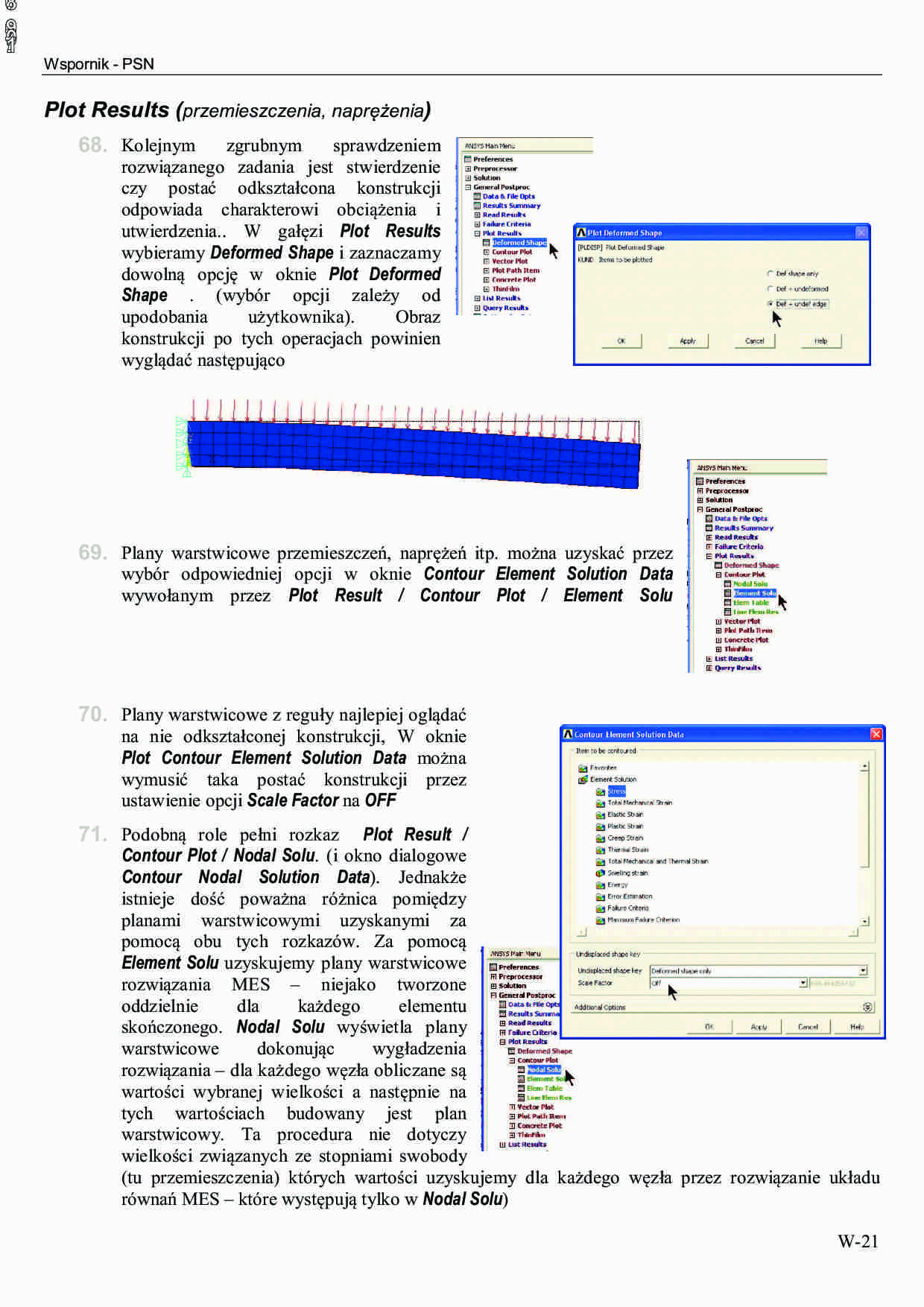

Wspornik - przemieszczenia, naprężenia - omówienie - strona 1 Wspornik - przemieszczenia, naprężenia - omówienie - strona 2

Fragment notatki:

Wspornik - PSN
Plot Results (przemieszczenia, naprężenia)
68. Kolejnym
zgrubnym
sprawdzeniem
rozwiązanego zadania jest stwierdzenie
czy postać odkształcona konstrukcji
odpowiada charakterowi obciążenia i
utwierdzenia.. W gałęzi Plot Results
wybieramy Deformed Shape i zaznaczamy
dowolną opcję w oknie Plot Deformed
Shape . (wybór opcji zależy od
upodobania
użytkownika).
Obraz
konstrukcji po tych operacjach powinien
wyglądać następująco
69. Plany warstwicowe przemieszczeń, naprężeń itp. można uzyskać przez
wybór odpowiedniej opcji w oknie Contour Element Solution Data
wywołanym przez Plot Result / Contour Plot / Element Solu
70. Plany warstwicowe z reguły najlepiej oglądać
na nie odkształconej konstrukcji, W oknie
Plot Contour Element Solution Data można
wymusić taka postać konstrukcji przez
ustawienie opcji Scale Factor na OFF
71. Podobną role pełni rozkaz
Plot Result /
Contour Plot / Nodal Solu. (i okno dialogowe
Contour Nodal Solution Data). Jednakże
istnieje dość poważna różnica pomiędzy
planami warstwicowymi uzyskanymi za
pomocą obu tych rozkazów. Za pomocą
Element Solu uzyskujemy plany warstwicowe
rozwiązania MES – niejako tworzone
oddzielnie
dla
każdego
elementu
skończonego. Nodal Solu wyświetla plany
warstwicowe
dokonując
wygładzenia
rozwiązania – dla każdego węzła obliczane są
wartości wybranej wielkości a następnie na
tych wartościach budowany jest plan
warstwicowy. Ta procedura nie dotyczy
wielkości związanych ze stopniami swobody
(tu przemieszczenia) których wartości uzyskujemy dla każdego węzła przez rozwiązanie układu
równań MES – które występują tylko w Nodal Solu)
W-21
Wspornik - PSN
72. Wykres naprężeń normalnych poziomych (Nodal Solu)
73. Wykres naprężeń normalnych poziomych (Element Solu)
74. Opis otrzymanego planu warstwicowego określa:
- rodzaj planu warstwicowego (… SOLUTION)
- funkcje na planie warstwicowym (SX)
- wartość wektora maksymalnego przemieszczenia
(DMX)
- minimalną wartość funkcji (SMN)
- maksymalna wartość funkcji (SMX)
75. Zmianę liczby warstwic
można uzyskać przez
zmianę
parametru
NCONT Number of
contours
w
menu
PlotCtrls. Maksymalna
możliwa do uzyskania
w systemie ANSYS,
liczba warstwic wynosi
126
W-22
