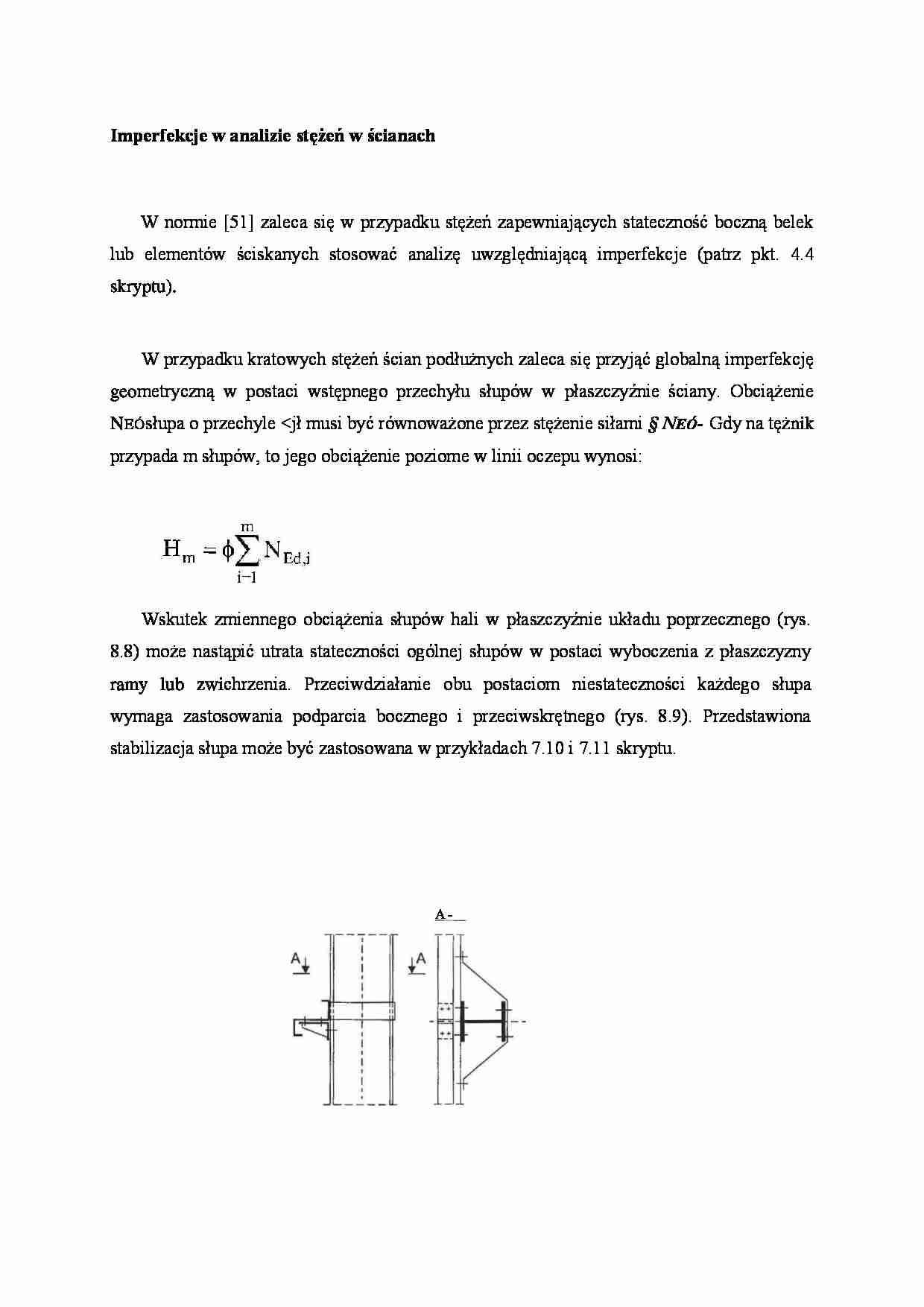

Imperfekcje w analizie stężeń w ścianach
W normie [51] zaleca się w przypadku stężeń zapewniających stateczność boczną belek lub elementów ściskanych stosować analizę uwzględniającą imperfekcje (patrz pkt. 4.4 skryptu).
W przypadku kratowych stężeń ścian podłużnych zaleca się przyjąć globalną imperfekcję geo­metryczną w postaci wstępnego przechyłu słupów w płaszczyźnie ściany. Obciążenie Neó słupa o przechyle

(…)

… słupa o przechyle <jł musi być równoważone przez stężenie siłami § Neó- Gdy na tężnik przypada m słupów, to jego obciążenie poziome w linii oczepu wynosi: Wskutek zmiennego obciążenia słupów hali w płaszczyźnie układu poprzecznego (rys. 8.8) może nastąpić utrata stateczności ogólnej słupów w postaci wyboczenia z płaszczyzny ramy lub zwichrzenia. Przeciwdziałanie obu postaciom niestateczności każdego słupa wymaga zastosowania podparcia bocznego i przeciwskrętnego (rys. 8.9). Przedstawiona stabilizacja słupa może być zasto­sowana w przykładach 7.10 i 7.11 skryptu.
Rys. 8.9. Stabilizacja boczna i przeciwskrętna słupa za pośrednic­twem połączenia bezpośredniego rygla z pasem zewnętrznym oraz połączenia pośredniego pasa wewnętrznego z ryglem za pośrednic­twem płaskownika
W celu obliczeniowego…
