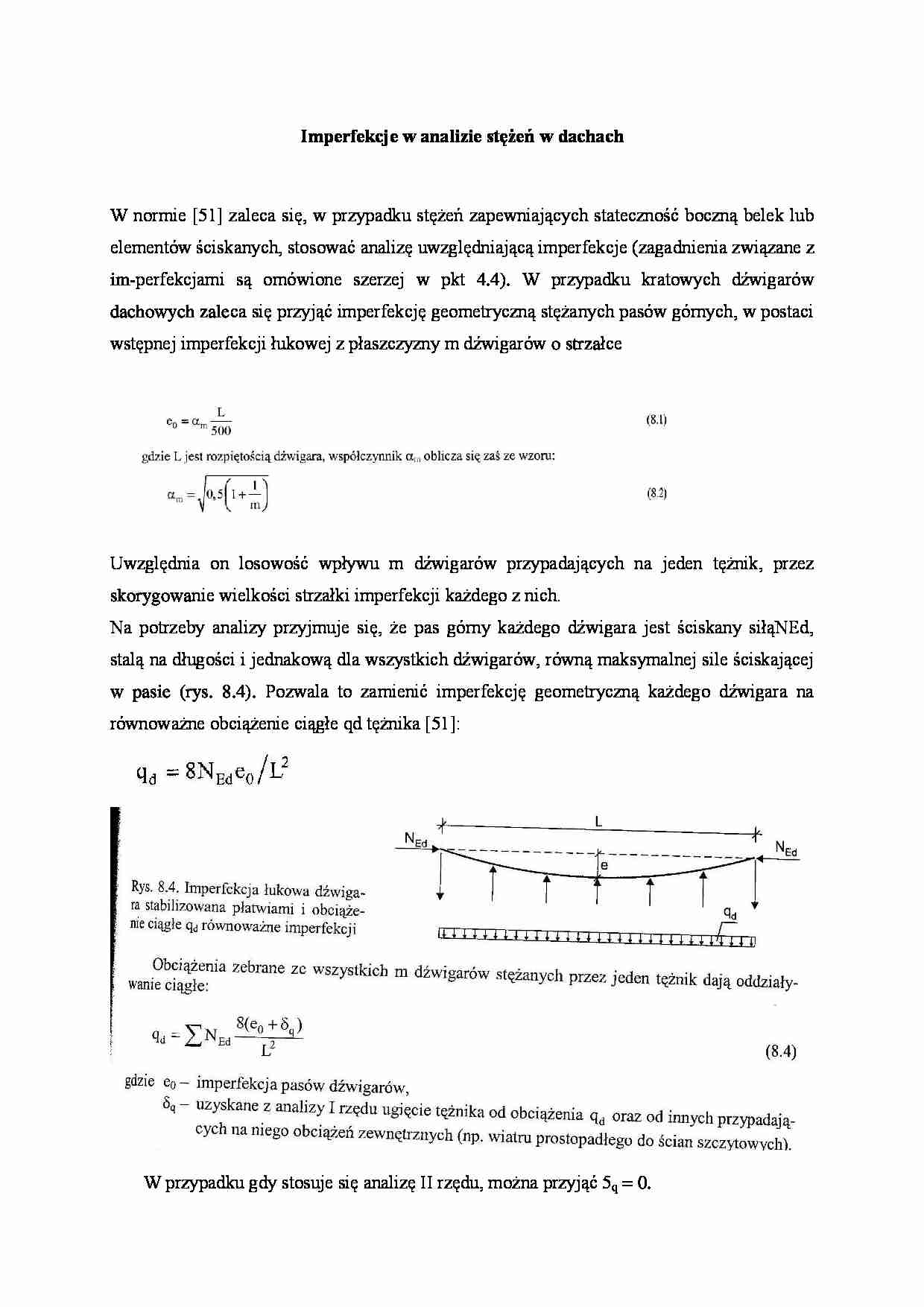

Imperfekcje w analizie stężeń w dachach
W normie [51] zaleca się, w przypadku stężeń zapewniających stateczność boczną belek lub elementów ściskanych, stosować analizę uwzględniającą imperfekcje (zagadnienia związane z im-perfekcjami są omówione szerzej w pkt 4.4). W przypadku kratowych dźwigarów dachowych zaleca się przyjąć imperfekcję geometryczną stężanych pasów górnych, w postaci wstępnej imperfekcji łukowej z płaszczyzny m dźwigarów o strzałce
Uwzględnia on losowość wpływu m dźwigarów przypadających na jeden tężnik, przez skorygowanie wielkości strzałki imperfekcji każdego z nich.
Na potrzeby analizy przyjmuje się, że pas górny każdego dźwigara jest ściskany siłąNEd, stalą na długości i jednakową dla wszystkich dźwigarów, równą maksymalnej sile ściskającej w pasie (rys. 8.4). Pozwala to zamienić imperfekcję geometryczną każdego dźwigara na równoważne obciążenie ciągłe qd tężnika [51]:
W przypadku gdy stosuje się analizę II rzędu, można przyjąć 5q = 0.
Przystępując do projektowania tężnika, można zamienić obciążenie ciągłe qd na siły skupione działające w płatwiach (rys. 8.5). Całość obciążenia z tężnika połaciowego poprzecznego jest przekazywana na tężniki pionowe ścian
