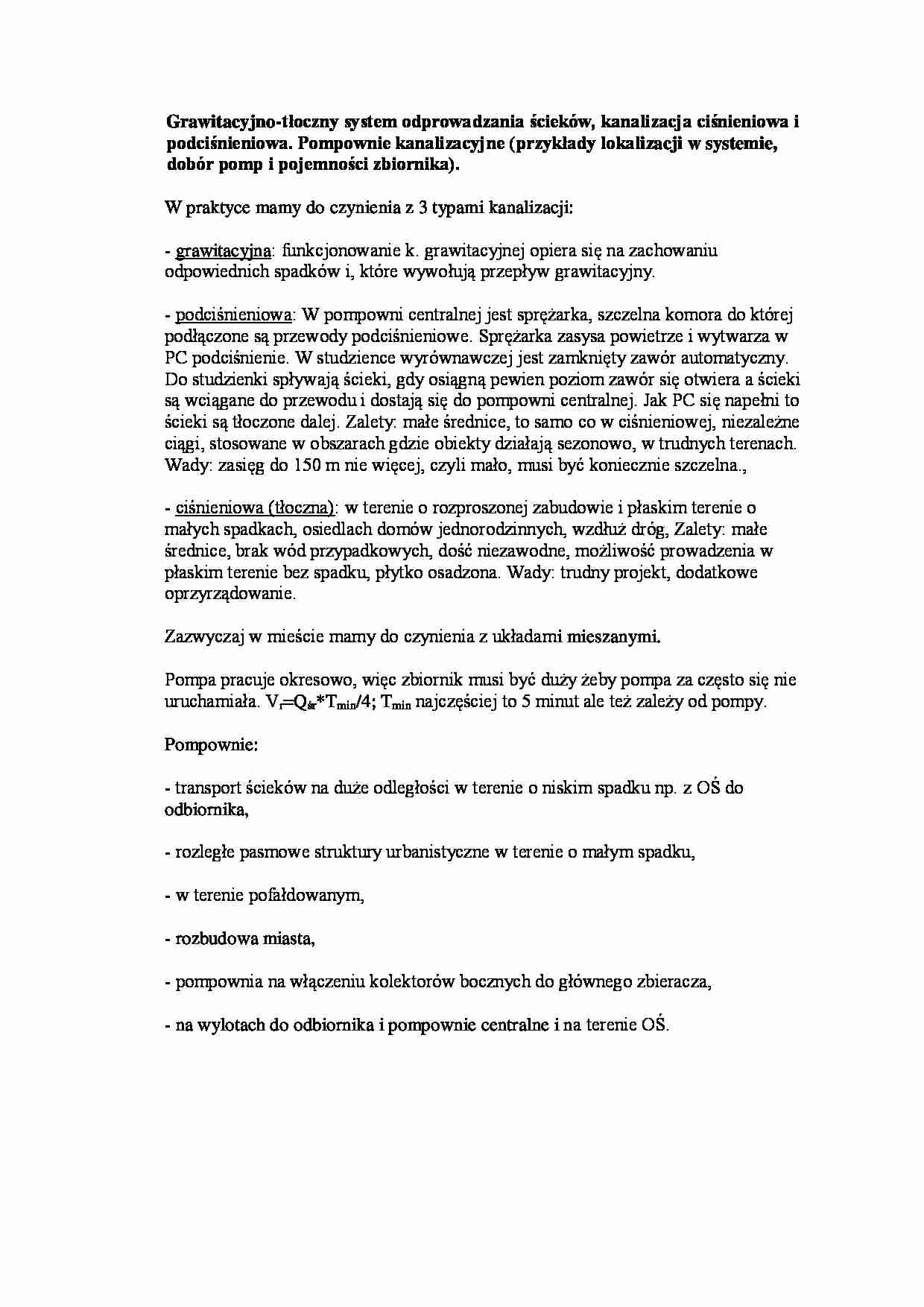

Grawitacyjno-tłoczny system odprowadzania ścieków - strona 1

Fragment notatki:

Grawitacyjno-tłoczny system odprowadzania ścieków, kanalizacja ciśnieniowa i  podciśnieniowa. Pompownie kanalizacyjne (przykłady lokalizacji w systemie,  dobór pomp i pojemności zbiornika).   W praktyce mamy do czynienia z 3 typami kanalizacji:  - grawitacyjna: funkcjonowanie k. grawitacyjnej opiera się na zachowaniu  odpowiednich spadków i, które wywołują przepływ grawitacyjny.  - podciśnieniowa: W pompowni centralnej jest sprężarka, szczelna komora do której  podłączone są przewody podciśnieniowe. Sprężarka zasysa powietrze i wytwarza w  PC podciśnienie. W studzience wyrównawczej jest zamknięty zawór automatyczny.  Do studzienki spływają ścieki, gdy osiągną pewien poziom zawór się otwiera a ścieki  są wciągane do przewodu i dostają się do pompowni centralnej. Jak PC się napełni to  ścieki są tłoczone dalej. Zalety: małe średnice, to samo co w ciśnieniowej, niezależne  ciągi, stosowane w obszarach gdzie obiekty działają sezonowo, w trudnych terenach.  Wady: zasięg do 150 m nie więcej, czyli mało, musi być koniecznie szczelna.,  - ciśnieniowa (tłoczna): w terenie o rozproszonej zabudowie i płaskim terenie o  małych spadkach, osiedlach domów jednorodzinnych, wzdłuż dróg, Zalety: małe  średnice, brak wód przypadkowych, dość niezawodne, możliwość prowadzenia w  płaskim terenie bez spadku, płytko osadzona. Wady: trudny projekt, dodatkowe  oprzyrządowanie.  Zazwyczaj w mieście mamy do czynienia z układami mieszanymi.  Pompa pracuje okresowo, więc zbiornik musi być duży żeby pompa za często się nie  uruchamiała. V r=Qśr*Tmin/4; Tmin najczęściej to 5 minut ale też zależy od pompy.  Pompownie:  - transport ścieków na duże odległości w terenie o niskim spadku np. z OŚ do  odbiornika,  - rozległe pasmowe struktury urbanistyczne w terenie o małym spadku,  - w terenie pofałdowanym,  - rozbudowa miasta,  - pompownia na włączeniu kolektorów bocznych do głównego zbieracza,  - na wylotach do odbiornika i pompownie centralne i na terenie OŚ.      ... zobacz całą notatkę
