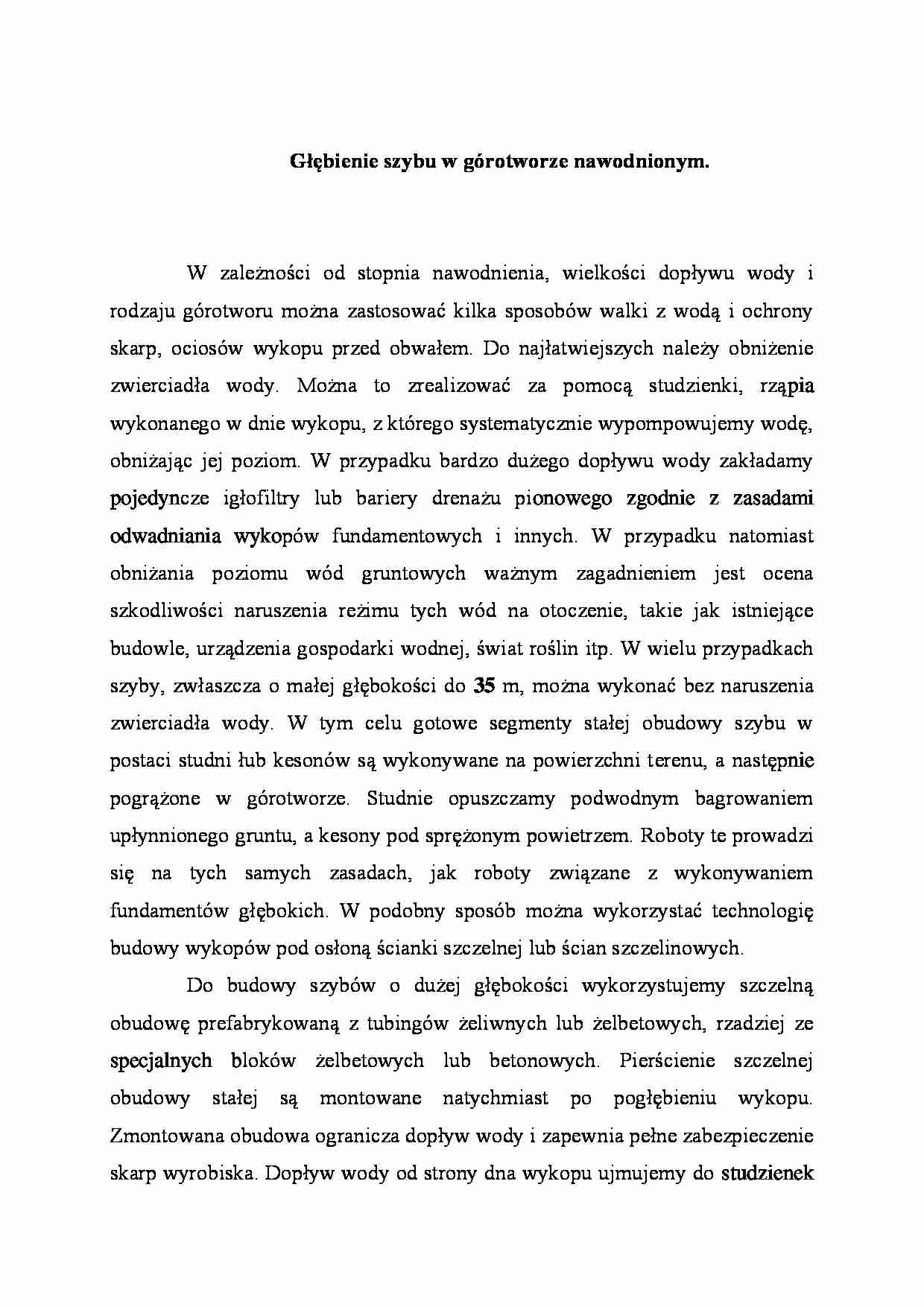

Głębienie szybu w górotworze nawodnionym - strona 1 Głębienie szybu w górotworze nawodnionym - strona 2

Fragment notatki:

Głębienie szybu w górotworze nawodnionym.
W zależności od stopnia nawodnie­nia, wielkości dopływu wody i rodzaju górotworu można zastosować kilka sposobów walki z wodą i ochrony skarp, ociosów wykopu przed obwałem. Do najłatwiejszych należy obniżenie zwierciadła wody. Można to zrealizować za pomocą studzienki, rzą­pia wykonanego w dnie wykopu, z którego systematycznie wypompowujemy wodę, obniżając jej poziom. W przypadku bardzo dużego dopływu wody zakładamy pojedyn­cze igłofiltry lub bariery drenażu pionowego zgodnie z zasadami odwadniania wyko­pów fundamentowych i innych. W przypadku natomiast obniżania poziomu wód grun­towych ważnym zagadnieniem jest ocena szkodliwości naruszenia reżimu tych wód na otoczenie, takie jak istniejące budowle, urządzenia gospodarki wodnej, świat roślin itp. W wielu przypadkach szyby, zwłaszcza o małej głębokości do 35 m, można wyko­nać bez naruszenia zwierciadła wody. W tym celu gotowe segmenty stałej obudowy szybu w postaci studni łub kesonów są wykonywane na powierzchni terenu, a następ­nie pogrążone w górotworze. Studnie opuszczamy podwodnym bagrowaniem upłyn­nionego gruntu, a kesony pod sprężonym powietrzem. Roboty te prowadzi się na tych samych zasadach, jak roboty związane z wykonywaniem fundamentów głębokich. W podobny sposób można wykorzystać technologię budowy wykopów pod osłoną ścian­ki szczelnej lub ścian szczelinowych.
Do budowy szybów o dużej głębokości wykorzystujemy szczelną obudowę prefa­brykowaną z tubingów żeliwnych lub żelbetowych, rzadziej ze specjalnych bloków żel­betowych lub betonowych. Pierścienie szczelnej obudowy stałej są montowane natych­miast po pogłębieniu wykopu. Zmontowana obudowa ogranicza dopływ wody i zapew­nia pełne zabezpieczenie skarp wyrobiska. Dopływ wody od strony dna wykopu ujmujemy do studzienek i przepompowujemy do sieci odwodnienia powierzchniowe­go, W przypadku bardzo dużych dopływów wody można drążony szyb zamknąć tym­czasową przeponą z urządzeniami śluzowymi i prowadzić roboty pod sprężonym po­wietrzem. W odróżnieniu od klasycznego kesonu komora sprężonego powietrza zwięk­sza się w miarę postępu robót i system przepon oraz urządzeń śluzowych musi być przebudowywany, aby uniknąć konieczności utrzymywania sprężenia powietrza w bar­dzo dużej komorze. Sytuacja taka jest niekorzystna ze względu na duże straty powie­trza i zwiększone zagrożenie nagłym przerwaniem szczelności komory. Ostateczna obu­dowa z tubingów może być dodatkowo wzmocniona monolityczną obudową betonową lub żelbetową. W wielowarstwowej konstrukcji można również ułożyć warstwę izola­cyjną. Tego typu konstrukcja jest bardzo kosztowana, ale zapewnia pełne bezpieczeń­stwo i szczelność szybu, co w niektórych przypadkach odgrywa decydującą rolę, na przykład wówczas, gdy instalujemy pod ziemią kosztowne urządzenia elektroniczne systemu obrony lub dowodzenia strategicznego. ... zobacz całą notatkę
