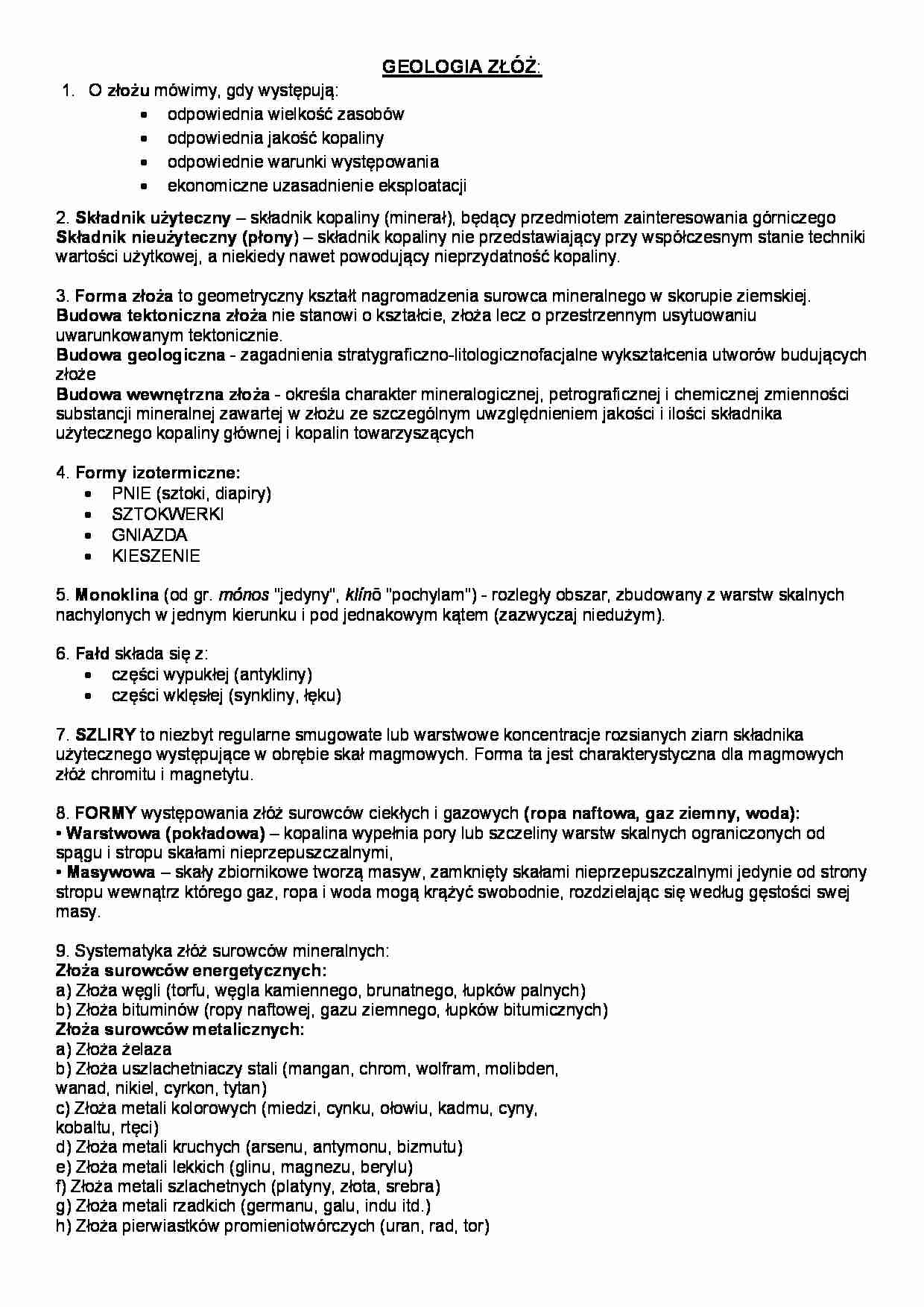

GEOLOGIA ZŁÓŻ : O złożu mówimy, gdy występują: odpowiednia wielko ś ć zasobów odpowiednia jako ś ć kopaliny odpowiednie warunki wyst ę powania ekonomiczne uzasadnienie eksploatacji 2. Składnik u ż yteczny - składnik kopaliny (minerał), będący przedmiotem zainteresowania górniczego Składnik nieu ż yteczny (płony ) - składnik kopaliny nie przedstawiający przy współczesnym stanie techniki wartości użytkowej, a niekiedy nawet powodujący nieprzydatność kopaliny. 3. Forma zło ż a to geometryczny kształt nagromadzenia surowca mineralnego w skorupie ziemskiej. Budowa tektoniczna zło ż a nie stanowi o kształcie, złoża lecz o przestrzennym usytuowaniu uwarunkowanym tektonicznie. Budowa geologiczna - zagadnienia stratygraficzno-litologicznofacjalne wykształcenia utworów budujących złoże Budowa wewn ę trzna zło ż a - określa charakter mineralogicznej, petrograficznej i chemicznej zmienności substancji mineralnej zawartej w złożu ze szczególnym uwzględnieniem jakości i ilości składnika użytecznego kopaliny głównej i kopalin towarzyszących 4. Formy izotermiczne: PNIE (sztoki, diapiry) SZTOKWERKI GNIAZDA KIESZENIE 5. Monoklina (od gr. mónos "jedyny", klín ō "pochylam") - rozległy obszar, zbudowany z warstw skalnych nachylonych w jednym kierunku i pod jednakowym kątem (zazwyczaj niedużym). 6. Fałd składa się z: części wypukłej (antykliny) części wklęsłej (synkliny, łęku) 7. SZLIRY to niezbyt regularne smugowate lub warstwowe koncentracje rozsianych ziarn składnika użytecznego występujące w obrębie skał magmowych. Forma ta jest charakterystyczna dla magmowych złóż chromitu i magnetytu. 8. FORMY występowania złóż surowców ciekłych i gazowych (ropa naftowa, gaz ziemny, woda): • Warstwow a (pokładow a ) - kopalina wypełnia pory lub szczeliny warstw skalnych ograniczonych od spągu i stropu skałami nieprzepuszczalnymi, • Masywow a - skały zbiornikowe tworzą masyw, zamknięty skałami nieprzepuszczalnymi jedynie od strony stropu wewnątrz którego gaz, ropa i woda mogą krążyć swobodnie, rozdzielając się według gęstości swej masy. 9. Systematyka złóż surowców mineralnych: Zło ż a surowców energetycznych: a) Złoża węgli (torfu, węgla kamiennego, brunatnego, łupków palnych) b) Złoża bituminów (ropy naftowej, gazu ziemnego, łupków bitumicznych) Zło ż a surowców metalicznych: a) Złoża żelaza b) Złoża uszlachetniaczy stali (mangan, chrom, wolfram, molibden,
(…)
… gęstości właściwej gruntu.
13. Obrazek 1: Pierścień do oznaczania gęstości pozornej gruntu
Obrazek 2: cylinder metalowy do oznaczanie stopnia zagęszczenia gruntu (grunty sypkie)
15. Konsystencje gruntów spoistych:
Płynna,
Plastyczna
zwarta
16. Granica konsystencji dla gruntów spoistych:
Mało spoisty 10%≥Ip≥1%
Średnio spoisty 20%≥Ip≥10%
Zwięzło spoisty 30%≥Ip≥20%
Bardzo spoisty Ip≥30%
17. Granicę płynności…
… siarczanowych (gipsu i anhydrytu)
c) Złoża skał metamorficznych (np. Marmurów, kwarcytów, gnejsów, serpentynitów, łupków łyszczykowych)
10. Zmienność złoża to zróżnicowanie jego cech (parametrów) w poszczególnych punktach, zarówno ilościowych (np. miąższości) jak i jakościowych (np. składu mineralnego, formy, etc.).
11. Kategorie dokładności rozpoznania złóż:
D - poszukiwania wstępne (przesłanki geologiczne i oznaki występowania złoża, wychodnie, anomalie geofizyczne i geochemiczne)
C2 - poszukiwania szczegółowe (nieliczne otwory badawcze i wyrobiska górnicze)
C1 - rozpoznanie wstępne (optymalnie zaprojektowane otwory badawcze i wyrobiska górnicze dające pełną informację o złożu - projekt zakładu górniczego)
B - rozpoznanie szczegółowe (uzyskanie danych niezbędnych do projektowania prac zwianych z udostępnieniem, eksploatacją i przeróbką kopaliny - projekt techniczny zakładu górniczego)
A - rozpoznanie eksploatacyjne (weryfikacja danych uzyskanych we wcześniejszych etapach rozpoznania)
12. Rozpoznanie złoża: • geologiczne - obserwacje wychodni złoża na powierzchni terenu (informacje o budowie złoża w strefie przypowierzchniowej - niewystarczające do poznania sposobu zalegania złoża, budowy i stosunku…
… surowców fosforanowych
d) Złoża barytów
e) Złoża fluorytów i inne
Złoża surowców skalnych:
a) Złoża skał magmowych (np. granitów, sjenitów, porfirów)
b) Złoża skał osadowych:
• Skał okruchowych (piasków, Ŝwirów, piaskowców, zlepieńców)
• Skał ilastych (glin, iłów, kaolinów, bentonitów)
• Skał węglanowych (wapieni, margli, dolomitów)
• Skał krzemionkowych (diatomitów, ziemi okrzemkowej)
• Skał…
