Fastform - symulacja procesu tłoczenia - wykład.

Nasza ocena:

5
Pobrań: 42
Wyświetleń: 1351
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu

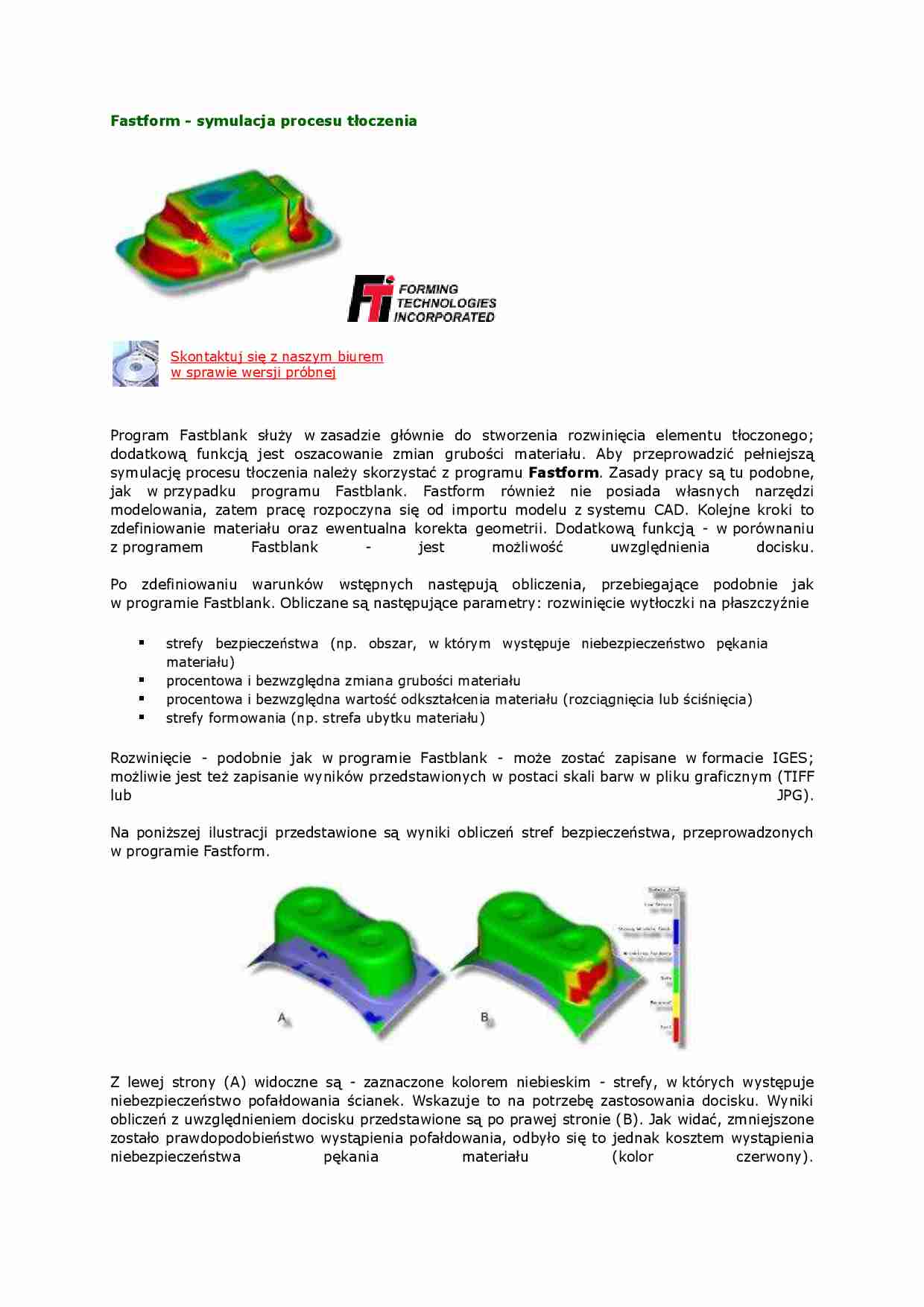

Fastform - symulacja procesu tłoczenia - wykład. - strona 1 Fastform - symulacja procesu tłoczenia - wykład. - strona 2 Fastform - symulacja procesu tłoczenia - wykład. - strona 3

Fragment notatki:

Fastform - symulacja procesu tłoczenia Skontaktuj się z naszym biurem w sprawie wersji próbnej Program Fastblank służy w zasadzie głównie do stworzenia rozwinięcia elementu tłoczonego; dodatkową funkcją jest oszacowanie zmian grubości materiału. Aby przeprowadzić pełniejszą symulację procesu tłoczenia należy skorzystać z programu Fastform . Zasady pracy są tu podobne, jak w przypadku programu Fastblank. Fastform również nie posiada własnych narzędzi modelowania, zatem pracę rozpoczyna się od importu modelu z systemu CAD. Kolejne kroki to zdefiniowanie materiału oraz ewentualna korekta geometrii. Dodatkową funkcją - w porównaniu z programem Fastblank - jest możliwość uwzględnienia docisku. Po zdefiniowaniu warunków wstępnych następują obliczenia, przebiegające podobnie jak w programie Fastblank. Obliczane są następujące parametry: rozwinięcie wytłoczki na płaszczyźnie strefy bezpieczeństwa (np. obszar, w którym występuje niebezpieczeństwo pękania materiału) procentowa i bezwzględna zmiana grubości materiału procentowa i bezwzględna wartość odkształcenia materiału (rozciągnięcia lub ściśnięcia) strefy formowania (np. strefa ubytku materiału) Rozwinięcie - podobnie jak w programie Fastblank - może zostać zapisane w formacie IGES; możliwie jest też zapisanie wyników przedstawionych w postaci skali barw w pliku graficznym (TIFF lub JPG). Na poniższej ilustracji przedstawione są wyniki obliczeń stref bezpieczeństwa, przeprowadzonych w programie Fastform. Z lewej strony (A) widoczne są - zaznaczone kolorem niebieskim - strefy, w których występuje niebezpieczeństwo pofałdowania ścianek. Wskazuje to na potrzebę zastosowania docisku. Wyniki obliczeń z uwzględnieniem docisku przedstawione są po prawej stronie (B). Jak widać, zmniejszone zostało prawdopodobieństwo wystąpienia pofałdowania, odbyło się to jednak kosztem wystąpienia niebezpieczeństwa pękania materiału (kolor czerwony). Cena : 10 000 EUR netto, istnieje możliwość dzierżawy za 5000 EUR netto rocznie. Wymagania sprzętowe programu: Procesor Min. 500 MHz System operacyjny Win NT 4, Win 2000, Win XP RAM 128 MB lub więcej Grafika rozdzielczość 1024 x 768, 32768 kolorów Wolne miejsce na dysku - Blanknest - symulacja tłoczenia blach Skontaktuj się z naszym biurem w sprawie wersji próbnej Blanknest - optymalizacja wykorzystania materiału Programy Fastblank i Fastform pozwalają na dokładny pomiar i zwymiarowanie rozwinięcia analizowanego elementu. Otrzymany w ten sposób kształt należy wycinać z arkusza blachy w taki sposób, aby jak najefektywniej wykorzystać materiał. W przypadku bardziej skomplikowanych kształtów trudno jest zoptymalizować rozłożenie elementów na arkuszu blachy. W takiej sytuacji z pomocą może przyjść kolejny produkt firmy FTI - program Blanknest. Oblicza on optymalne rozłożenie elementów, przy czym nie muszą być one jednakowe. Procedura postępowania jest następująca: ... zobacz całą notatkę
