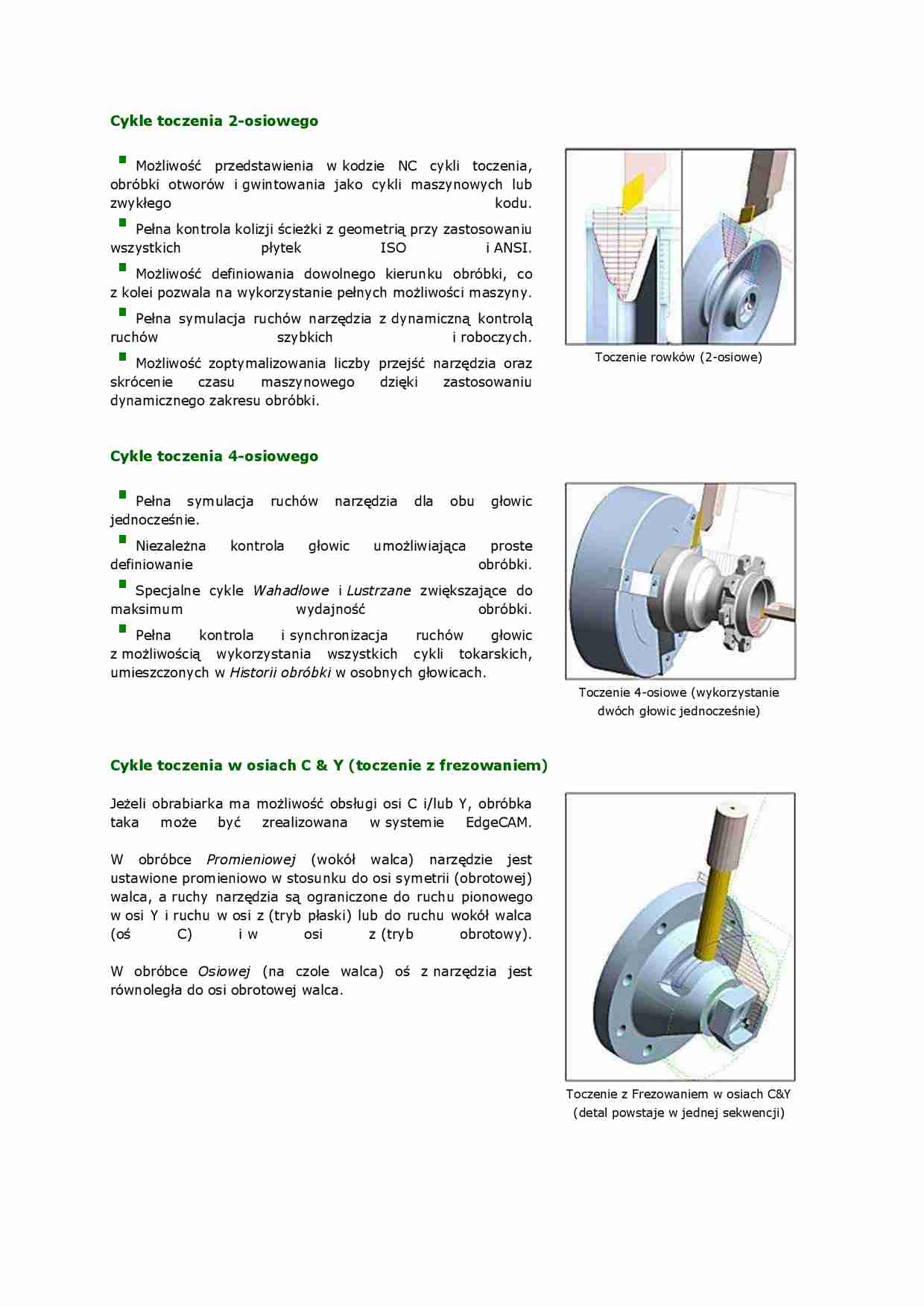

Cykle toczenia 2-osiowego Możliwość przedstawienia w kodzie NC cykli toczenia, obróbki otworów i gwintowania jako cykli maszynowych lub zwykłego kodu. Pełna kontrola kolizji ścieżki z geometrią przy zastosowaniu wszystkich płytek ISO i ANSI. Możliwość definiowania dowolnego kierunku obróbki, co z kolei pozwala na wykorzystanie pełnych możliwości maszyny. Pełna symulacja ruchów narzędzia z dynamiczną kontrolą ruchów szybkich i roboczych. Możliwość zoptymalizowania liczby przejść narzędzia oraz skrócenie czasu maszynowego dzięki zastosowaniu dynamicznego zakresu obróbki. Toczenie rowków (2-osiowe) Cykle toczenia 4-osiowego Pełna symulacja ruchów narzędzia dla obu głowic jednocześnie. Niezależna kontrola głowic umożliwiająca proste definiowanie obróbki. Specjalne cykle Wahadłowe i Lustrzane zwiększające do maksimum wydajność obróbki. Pełna kontrola i synchronizacja ruchów głowic z możliwością wykorzystania wszystkich cykli tokarskich, umieszczonych w Historii obróbki w osobnych głowicach. Toczenie 4-osiowe (wykorzystanie dwóch głowic jednocześnie) Cykle toczenia w osiach C & Y (toczenie z frezowaniem) Jeżeli obrabiarka ma możliwość obsługi osi C i/lub Y, obróbka taka może być zrealizowana w systemie EdgeCAM. W obróbce Promieniowej (wokół walca) narzędzie jest ustawione promieniowo w stosunku do osi symetrii (obrotowej) walca, a ruchy narzędzia są ograniczone do ruchu pionowego w osi Y i ruchu w osi z (tryb płaski) lub do ruchu wokół walca (oś C) i w osi z (tryb obrotowy). W obróbce Osiowej (na czole walca) oś z narzędzia jest równoległa do osi obrotowej walca. Toczenie z Frezowaniem w osiach C&Y (detal powstaje w jednej sekwencji) Wycinanie drutowe Możliwość importu geometrii lub jej wykonania w systemie. Wycinanie drutowe profilu w cyklu Profil 2D oraz Usuwanie 2D. Rozbudowana możliwość tworzenia geometrii czteroosiowej dla wycinania poprzez: tworzenie profilu pochylonego o stałym lub zmiennym kącie pochylenia i zadanej wysokości, tworzenie profilu przekształconego (obrót, skala, przyrost w osi X lub Y), łączenie dwóch różnych profili narysowanych na różnych poziomach z (ręczne i automatyczne). Różne rodzaje tworzenia zaokrągleń profili: stożkowy, cylindryczny, eliptyczny Kilka możliwości tworzenia połączeń dwóch profili (ręczne i automatyczne). Obróbka 4-osiowa z możliwością obróbki mostków. Wycinanie drutowe 2-osiowe Przykład geometrii 4-osiowej stworzonej poprzez połączenie dwóch profili Wycinanie drutowe 4-osiowe Weryfikacja i symulacja obróbki
(…)
…. Istnieje również możliwość zapisania bryły widocznej w symulatorze w formacie STL, co pozwala na jej późniejsze wykorzystanie np. jako półfabrykatu w innej sekwencji obróbczej. Oprócz powyższych symulatorów EdgeCAM posiada jeszcze dodatkowy symulator, dostępny bezpośrednio w programie jako pasek narzędzi, umożliwiający obserwację ruchu narzędzia po wygenerowanych ścieżkach obróbczych. Specyfikacja
Cena netto [EUR]
EdgeCAM ENTRY MILLING (FREZOWANIE 2.5 OSI) zawiera: Projektowanie 2D, Frezowanie 2.5 osiowe, Symulacja Lite, Edytor kodu NC, Kreator postprocesorów, Konwerter DWG/DXF/IGES/STL i Komunikację RS232. 2 400,-
EdgeCAM MILLING (FREZOWANIE 3 OSIE) zawiera: Projektowanie 2D, 3D i Obrotowe, Frezowanie 3-osiowe, Symulacja Lite, Edytor kodu NC, Kreator postprocesorów, Konwerter DWG/DXF/IGES/STL, Komunikację RS232. 4 480,-
EdgeCAM ADVANCED MILLING (FREZOWANIE 3- 4 OSIE) zawiera: Projektowanie 2D, 3D i Obrotowe, Frezowanie 3-osiowe, Frezowanie Obrotowe i Wielopłaszczyznowe (4-osiowe), Symulacja Lite, Edytor kodu NC, Kreator postprocesorów, Konwerter DWG/DXF/IGES/STL i Komunikację RS232. 6 800,-
EdgeCAM TURNING (TOCZENIE 2 OSIE) zawiera: projektowanie 2D, 3D i Obrotowe, Toczenie 2-osiowe, Symulacja Lite, Edytor kodu NC, Kreator postprocesorów, Konwerter DWG/DXF/IGES/STL i Komunikację RS232. 3 040,-
EdgeCAM ADVANCED TURNING ( TOCZENIE 2 OSIE + C & Y) zawiera: projektowanie 2D, 3D i Obrotowe, Toczenie 2-osiowe z obsługą osi C&Y, Symulacja Lite, Edytor kodu NC, Kreator postprocesorów, Komunikację RS232, Konwerter DWG/DXF/IGES/STL 5 200,-
Pakiety - PRODUCTION
Specyfikacja
Cena netto [EUR]
EdgeCAM…
…
Konfiguracja wystarczająca do poprawnej pracy dla obróbek o małym i średnim zaawansowaniu (wystarczająca do większości zastosowań):
Procesor
Intel Pentium 3, 4 lub AMD Athlon
System operacyjny
Win NT 4, Win 2000 lub Win XP
RAM
256 MB
Grafika
rozdzielczość 1024 x 768, pamięć 16MB
Wolne miejsce na dysku
1 GB
Zalecana konfiguracja dla obróbek zaawansowanych (bryły i powierzchnie o dużym stopniu skomplikowania…
... zobacz całą notatkę
