Elementy ściskane łączone mechanicznie i na klej

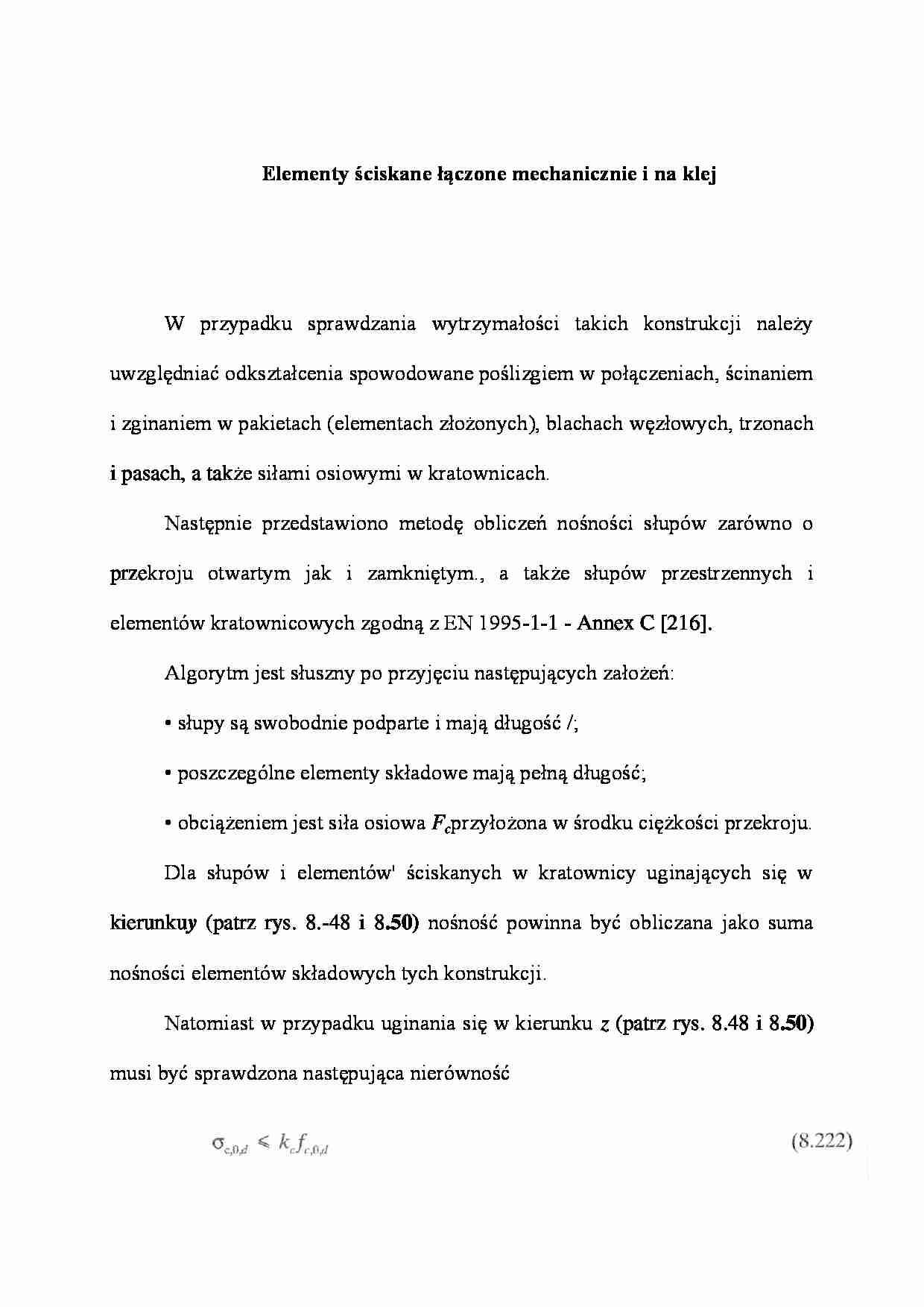

W przypadku sprawdzania wytrzymałości takich konstrukcji należy uwzględniać odkształcenia spowodowane poślizgiem w połączeniach, ścinaniem i zginaniem w pakietach (elementach złożonych), blachach węzłowych, trzonach i pasach, a tak­że siłami osiowymi w kratownicach.
Następnie przedstawiono metodę obliczeń nośności słupów zarówno o prze­kroju otwartym jak i zamkniętym., a także słupów przestrzennych i elementów kra­townicowych zgodną z EN 1995-1-1 - Annex C [216].
Algorytm jest słuszny po przyjęciu następujących założeń:
• słupy są swobodnie podparte i mają długość /;
• poszczególne elementy składowe mają pełną długość;
• obciążeniem jest siła osiowa Fc przyłożona w środku ciężkości przekroju.
Dla słupów i elementów' ściskanych w kratownicy uginających się w kierunkuy (patrz rys. 8.-48 i 8.50) nośność powinna być obliczana jako suma nośności elemen­tów składowych tych konstrukcji.
Natomiast w przypadku uginania się w kierunku z (patrz rys. 8.48 i 8.50) musi być sprawdzona następująca nierówność
W przypadku, gdy występują małe momenty zginające np. od ciężaru własne­go, to należy przeprowadzać analizę zgodnie z rozdziałem 8.4.3.4 [216].
Nieco bardziej skomplikowane podejście konieczne jest w przypadku łupów przestrzennych, których trzony rozstawiono za pomocą „pakietów" lub blach wę­złowych (nakładkowych). Same połączenia między poszczególnymi elementami składowymi są łączone na gwoździe, śruby lub są sklejane (rys. 8.48). Do analizy przyjęto następujące założenia: przekrój poprzeczny składa się z 2, 3 lub 4 trzonów, przekroje poprzeczne są symetryczne względem obu osi, liczba swobodnych przedziałów międzywęzłowych wynosi co najmniej 3 tj. trzo­ny są co najmniej połączone na końcach i w trzech końcach,
• swobodna odległość a między trzonami jest nie większa niż trzykrotna gru­bość trzonu h w słupie z pakietami i nie więcej niż 6 grubości trzonu w słupach z blachami węzłowymi;
• długość pakietu /, musi spełnić warunek l2 la 1,5,
• w złączu muszą być co najmniej 4 gwoździe lub dwie śruby w każdej płaszczyź­nie ścinania. W połączeniach na gwoździe muszą być co najmniej 4 gwoździe w każdym końcu w kierunku podłużnym każdego słupa,
; sztywność blach węzłowych musi spełniać warunek U ja 2,
• na słup działa współśrodkowe obciążenie osiowe.
W słupach składających się z dwóch trzonów pole przekroju Am i moment bez­władności I wyznacza się korzystając ze wzorów
... zobacz całą notatkę
