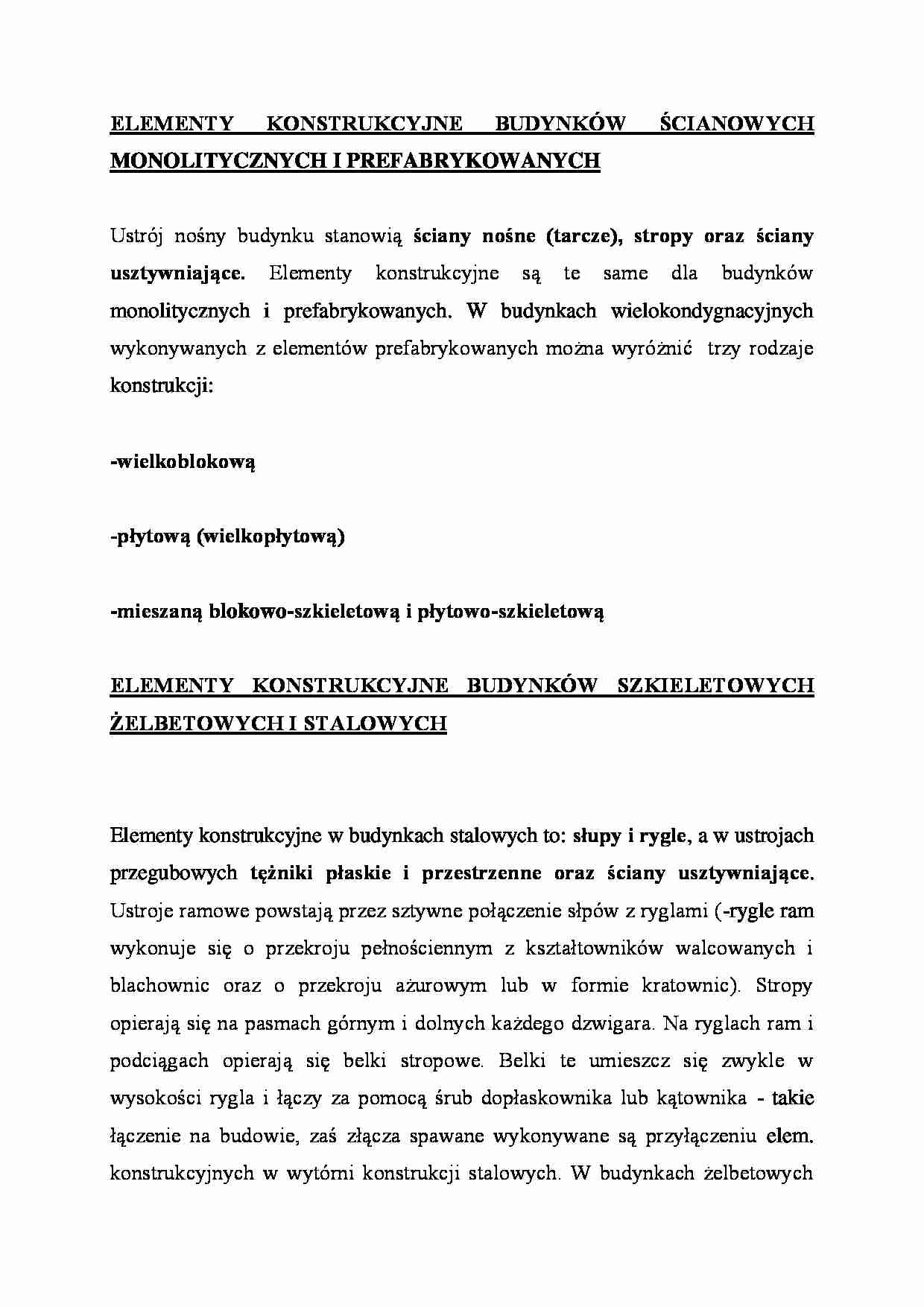

ELEMENTY KONSTRUKCYJNE BUDYNKÓW ŚCIANOWYCH MONOLITYCZNYCH I PREFABRYKOWANYCH
Ustrój nośny budynku stanowią ściany nośne (tarcze), stropy oraz ściany usztywniające. Elementy konstrukcyjne są te same dla budynków monolitycznych i prefabrykowanych. W budynkach wielokondygnacyjnych wykonywanych z elementów prefabrykowanych można wyróżnić trzy rodzaje konstrukcji: -wielkoblokową -płytową (wielkopłytową) -mieszaną blokowo-szkieletową i płytowo-szkieletową
ELEMENTY KONSTRUKCYJNE BUDYNKÓW SZKIELETOWYCH ŻELBETOWYCH I STALOWYCH
Elementy konstrukcyjne w budynkach stalowych to: słupy i rygle, a w ustrojach przegubowych tężniki płaskie i przestrzenne oraz ściany usztywniające. Ustroje ramowe powstają przez sztywne połączenie słpów z ryglami (-rygle ram wykonuje się o przekroju pełnościennym z kształtowników walcowanych i blachownic oraz o przekroju ażurowym lub w formie kratownic). Stropy opierają się na pasmach górnym i dolnych każdego dzwigara. Na ryglach ram i podciągach opierają się belki stropowe. Belki te umieszcz się zwykle w wysokości rygla i łączy za pomocą śrub dopłaskownika lub kątownika - takie łączenie na budowie, zaś złącza spawane wykonywane są przyłączeniu elem. konstrukcyjnych w wytórni konstrukcji stalowych. W budynkach żelbetowych do ustrojów ramowych należą stropy i słupy. Wyróżniamy następujące ustroje: -słupowo-ryglowe (ramy ze sztywnymi węzłami) -słupowo-płtowe (rygiel ramy ukryty-bezbelkowe) -słupowo-belkowa (belki częściej połączone przegubowo ze słupami niż sztywno). Na ryglach ramy opiera się strop płytowo-żebrowy.
... zobacz całą notatkę
