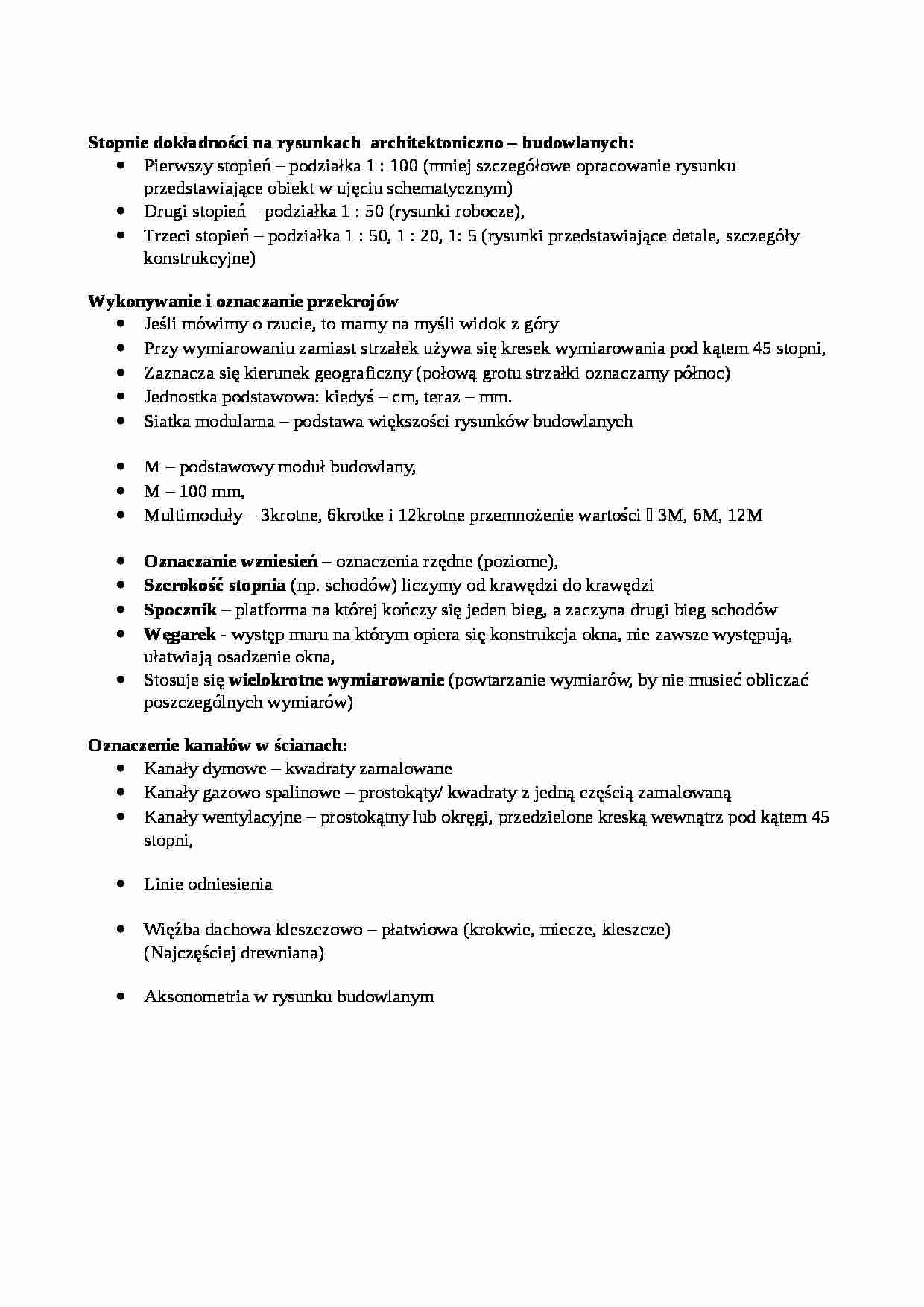

Dokumentacja techniczna budowlana - strona 1

Fragment notatki:

Roman Rybak. Notatka składa się z 1 strony.
Stopnie dokładności na rysunkach architektoniczno - budowlanych: Pierwszy stopień - podziałka 1 : 100 (mniej szczegółowe opracowanie rysunku przedstawiające obiekt w ujęciu schematycznym)
Drugi stopień - podziałka 1 : 50 (rysunki robocze),
Trzeci stopień - podziałka 1 : 50, 1 : 20, 1: 5 (rysunki przedstawiające detale, szczegóły konstrukcyjne)
Wykonywanie i oznaczanie przekrojów Jeśli mówimy o rzucie, to mamy na myśli widok z góry
Przy wymiarowaniu zamiast strzałek używa się kresek wymiarowania pod kątem 45 stopni, Zaznacza się kierunek geograficzny (połową grotu strzałki oznaczamy północ)
Jednostka podstawowa: kiedyś - cm, teraz - mm. Siatka modularna - podstawa większości rysunków budowlanych M - podstawowy moduł budowlany,
M - 100 mm,
Multimoduły - 3krotne, 6krotke i 12krotne przemnożenie wartości  3M, 6M, 12M
Oznaczanie wzniesień - oznaczenia rzędne (poziome), Szerokość stopnia (np. schodów) liczymy od krawędzi do krawędzi Spocznik - platforma na której kończy się jeden bieg, a zaczyna drugi bieg schodów Węgarek - występ muru na którym opiera się konstrukcja okna, nie zawsze występują, ułatwiają osadzenie okna,
Stosuje się wielokrotne wymiarowanie (powtarzanie wymiarów, by nie musieć obliczać poszczególnych wymiarów)
Oznaczenie kanałów w ścianach: Kanały dymowe - kwadraty zamalowane
Kanały gazowo spalinowe - prostokąty/ kwadraty z jedną częścią zamalowaną
Kanały wentylacyjne - prostokątny lub okręgi, przedzielone kreską wewnątrz pod kątem 45 stopni,
Linie odniesienia Więźba dachowa kleszczowo - płatwiowa (krokwie, miecze, kleszcze) (Najczęściej drewniana)
Aksonometria w rysunku budowlanym
