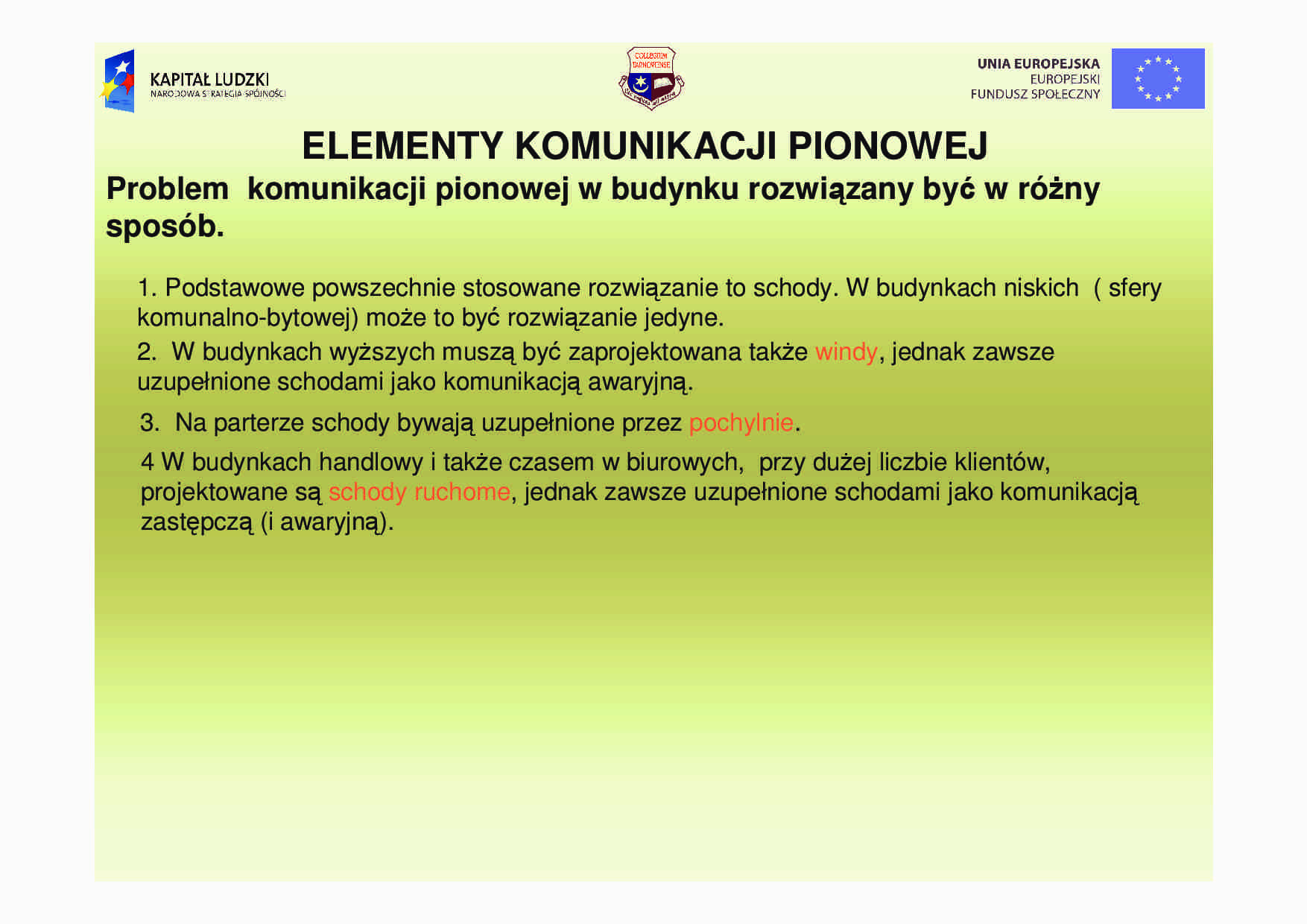

Problem komunikacji pionowej w budynku rozwiązany być w róŜny sposób. 1. Podstawowe powszechnie stosowane rozwiązanie to schody. W budynkach niskich ( sfery komunalno-bytowej) moŜe to być rozwiązanie jedyne. 2. W budynkach wyŜszych muszą być zaprojektowana takŜe windy, jednak zawsze uzupełnione schodami jako komunikacją awaryjną. 3. Na parterze schody bywają uzupełnione przez pochylnie. 4 W budynkach handlowy i takŜe czasem w biurowych, przy duŜej liczbie klientów, projektowane są schody ruchome, jednak zawsze uzupełnione schodami jako komunikacją zastępczą (i awaryjną). ELEMENTY KOMUNIKACJI PIONOWEJ Wymagania stawiane schodom Schody i pochylnie W budynkach jednorodzinnych : szerokość biegu : 0,80 m szerokość spocznika : 0,80 m max. wys. stopni : 0,19 m W budynkach wielorodzinnych : szerokość biegu : 1,20 m szerokość spocznika : 1,50 m max. wys. stopni : 0,175 m Liczba stopni w 1 biegu schodowym : nie mniej niŜ 3 i nie więcej niŜ : - w budynku opieki zdrowotnej – 14 stopni, - w innych budynkach – 17 stopni PowyŜsze nie dotyczy budynków 1-rodzinnych i zagrodowych. Liczba stopni w jednym biegu schodów zewnętrznych nie powinna wynosić więcej niŜ 10. Wymagania stawiane schodom 25 25 Dla samochodów w garaŜach indywidualnych 25 15 15 15 Dla samochodów w garaŜach wielostanowiskowych: a) jedno- i dwupoziomowych b) wielopoziomowych 15 10 8 15 8 6 Do ruchu pieszego i dla osób niepełnosprawnych poruszających się przy uŜyciu wózka inwalidzkiego, przy wysokości pochylni: a) do 0,15 m b) do 0,5 m c) ponad 0,5 m* ) wewnątrz budynku lub pod dachem % nachylenia na zewnątrz bez przekrycia % nachylenia Przeznaczenie pochylni pochylni Usytuowanie Schody 1. Schody Ŝelbetowe Głównie ze względów ochrony przeciw poŜarowej, ale takŜe z uwagi na sztywność i trwałość jest to rozwiązanie podstawowe. 2. Schody drewniane Stosowane w budynkach o konstrukcji drewnianej, lecz takŜe jako schody wewnątrz mieszkaniowe ( np. z uwagi ma walory estetyczne). 3. Schody metalowe w budynkach sfery komunalno-bytowej jedynie jako komunikacja uzupełniająca (np. w wydzielonej części technologicznej jako komunikacja dla obsługującej urządzenia lub jako zewnętrzne schody awaryjne. Stosowane w budynkach przemysłowych jako schody dla obsługi urządzeń – schody międzypiętrowe i tu najczęściej projektowane są jako Ŝelbetowe. Schody Ŝelbetowe Klatka schodowa Wydzielona funkcjonalnie przestrzeń w budynku w której znajdują się schody.
