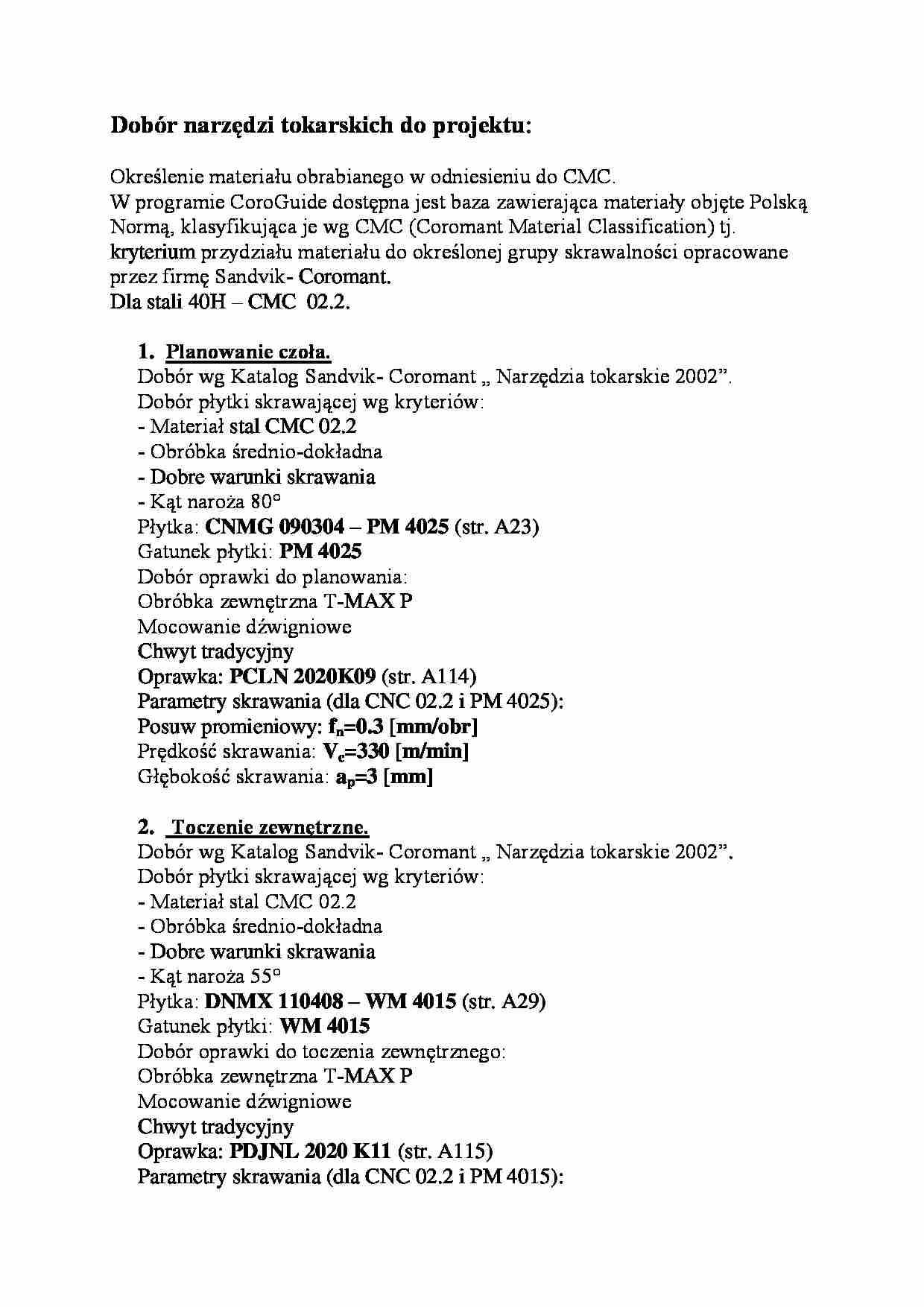

Dobór narzędzi tokarskich do projektu - wykład. - strona 1 Dobór narzędzi tokarskich do projektu - wykład. - strona 2 Dobór narzędzi tokarskich do projektu - wykład. - strona 3

Fragment notatki:

Dobór narzędzi tokarskich do projektu :
Określenie materiału obrabianego w odniesieniu do CMC.
W programie CoroGuide dostępna jest baza zawierająca materiały objęte Polską Normą, klasyfikująca je wg CMC (Coromant Material Classification) tj. kryterium przydziału materiału do określonej grupy skrawalności opracowane przez firmę Sandvik- Coromant.
Dla stali 40H - CMC 02.2.
Planowanie czoła. Dobór wg Katalog Sandvik- Coromant „ Narzędzia tokarskie 2002”.
Dobór płytki skrawającej wg kryteriów:
- Materiał stal CMC 02.2
- Obróbka średnio-dokładna
- Dobre warunki skrawania - Kąt naroża 80° Płytka: CNMG 090304 - PM 4025 (str. A23)
Gatunek płytki: PM 4025 Dobór oprawki do planowania:
Obróbka zewnętrzna T-MAX P
Mocowanie dźwigniowe Chwyt tradycyjny
Oprawka: PCLN 2020K09 (str. A114)
Parametry skrawania (dla CNC 02.2 i PM 4025):
Posuw promieniowy: f n =0.3 [mm/obr] Prędkość skrawania: V c =330 [m/min] Głębokość skrawania: a p =3 [mm] Toczenie zewnętrzne. Dobór wg Katalog Sandvik- Coromant „ Narzędzia tokarskie 2002”.
Dobór płytki skrawającej wg kryteriów:
- Materiał stal CMC 02.2
- Obróbka średnio-dokładna
- Dobre warunki skrawania - Kąt naroża 55° Płytka: DNMX 110408 - WM 4015 (str. A29)
Gatunek płytki: WM 4015 Dobór oprawki do toczenia zewnętrznego:
Obróbka zewnętrzna T-MAX P
Mocowanie dźwigniowe Chwyt tradycyjny
Oprawka: PDJNL 2020 K11 (str. A115)
Parametry skrawania (dla CNC 02.2 i PM 4015):
Posuw: f n =0.3 [mm/obr] Prędkość skrawania: V c =395 [m/min] Głębokość skrawania: - Obróbka zgrubna: a p =3 [mm] - Obróbka wykańczająca: a p =0.5 [mm] Toczenie rowków zewnętrznych. Dobór wg Katalog Sandvik- Coromant „ Narzędzia tokarskie 2002”.
Dobór płytki skrawającej wg kryteriów:
- Materiał stal CMC 02.2
- Obróbka średnio-dokładna
- Dobre warunki skrawania. Płytka: N151.2- 400- 40-4G 4025 (str. B20)
Gatunek płytki: GC 4025 Szerokość płytki: 4 [mm]
Dobór oprawki do toczenia zewnętrznego:
Obróbka zewnętrzna T-MAX Q-Cut
Mocowanie dźwigniowe Chwyt tradycyjny
Oprawka: L151.20-2020-40 (str.B48)
Parametry skrawania (dla CNC 02.2 i PM 4025):
Posuw promieniowy: f n =0.2 [mm/obr] Prędkość skrawania: V c =90 [m/min] ... zobacz całą notatkę
