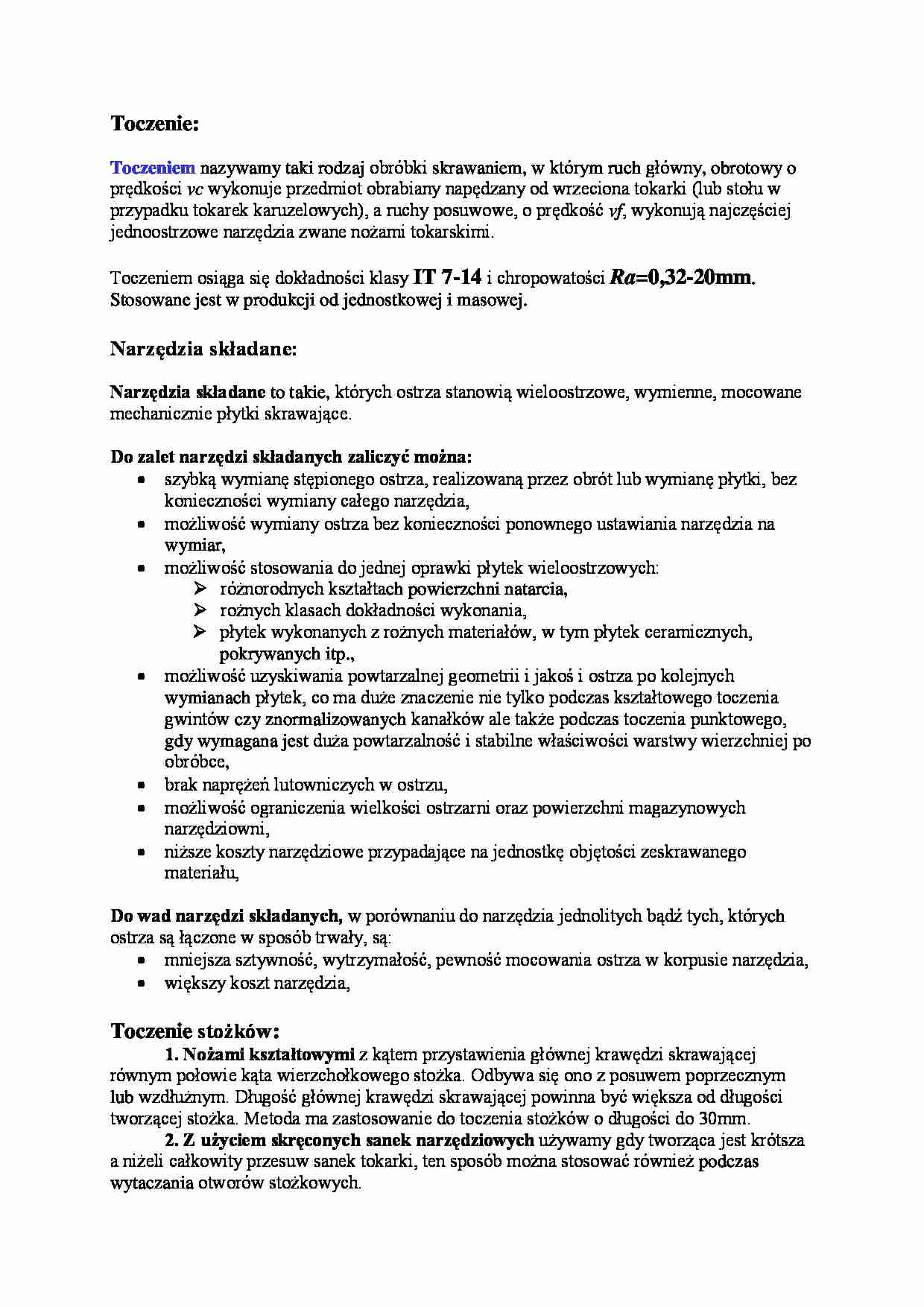

Toczenie i narzędzia skrawane - wykład - strona 1 Toczenie i narzędzia skrawane - wykład - strona 2

Fragment notatki:

Toczenie:
Toczeniem nazywamy taki rodzaj obróbki skrawaniem, w którym ruch główny, obrotowy o
prędkości vc wykonuje przedmiot obrabiany napędzany od wrzeciona tokarki (lub stołu w
przypadku tokarek karuzelowych), a ruchy posuwowe, o prędkość vf, wykonują najczęściej
jednoostrzowe narzędzia zwane nożami tokarskimi.
Toczeniem osiąga się dokładności klasy IT 7-14 i chropowatości Ra=0,32-20mm.
Stosowane jest w produkcji od jednostkowej i masowej.
Narzędzia składane:
Narzędzia składane to takie, których ostrza stanowią wieloostrzowe, wymienne, mocowane
mechanicznie płytki skrawające.
Do zalet narzędzi składanych zaliczyć można:
 szybką wymianę stępionego ostrza, realizowaną przez obrót lub wymianę płytki, bez
konieczności wymiany całego narzędzia,
 możliwość wymiany ostrza bez konieczności ponownego ustawiania narzędzia na
wymiar,
 możliwość stosowania do jednej oprawki płytek wieloostrzowych:
 różnorodnych kształtach powierzchni natarcia,
 rożnych klasach dokładności wykonania,
 płytek wykonanych z rożnych materiałów, w tym płytek ceramicznych,
pokrywanych itp.,
 możliwość uzyskiwania powtarzalnej geometrii i jakoś i ostrza po kolejnych
wymianach płytek, co ma duże znaczenie nie tylko podczas kształtowego toczenia
gwintów czy znormalizowanych kanałków ale także podczas toczenia punktowego,
gdy wymagana jest duża powtarzalność i stabilne właściwości warstwy wierzchniej po
obróbce,
 brak naprężeń lutowniczych w ostrzu,
 możliwość ograniczenia wielkości ostrzarni oraz powierzchni magazynowych
narzędziowni,
 niższe koszty narzędziowe przypadające na jednostkę objętości zeskrawanego
materiału,
Do wad narzędzi składanych, w porównaniu do narzędzia jednolitych bądź tych, których
ostrza są łączone w sposób trwały, są:
 mniejsza sztywność, wytrzymałość, pewność mocowania ostrza w korpusie narzędzia,
 większy koszt narzędzia,
Toczenie stożków:
1. Nożami kształtowymi z kątem przystawienia głównej krawędzi skrawającej
równym połowie kąta wierzchołkowego stożka. Odbywa się ono z posuwem poprzecznym
lub wzdłużnym. Długość głównej krawędzi skrawającej powinna być większa od długości
tworzącej stożka. Metoda ma zastosowanie do toczenia stożków o długości do 30mm.
2. Z użyciem skręconych sanek narzędziowych używamy gdy tworząca jest krótsza
a niżeli całkowity przesuw sanek tokarki, ten sposób można stosować również podczas
wytaczania otworów stożkowych.
3. Z przesuniętym konikiem, toczenie takich stożków odbywa się z posuwem
mechanicznym. Metodą tą wykonuje się długie zewnętrzne powierzchnie stożkowe o
niewielkim kącie wierzchołkowym.
4. Za pomocą liniału wchodzącego w skład normalnego wyposażenia tokarki
wykonuje się stożki długie zewnętrzne i wewnętrzne o kącie wierzchołkowym do 40o
5. Za pomocą kopiału mechanicznego.
6. Za pomocą układu CNC i interpolacji liniowej.
Mocowanie przedmiotów na tokarkach:
Mocowanie przedmiotów na tokarkach może się odbywać:
-1.w uchwytach:
- samocentrujących (2- , 3- , 4-roszczękowych)
- niesamocentrujących ... zobacz całą notatkę
