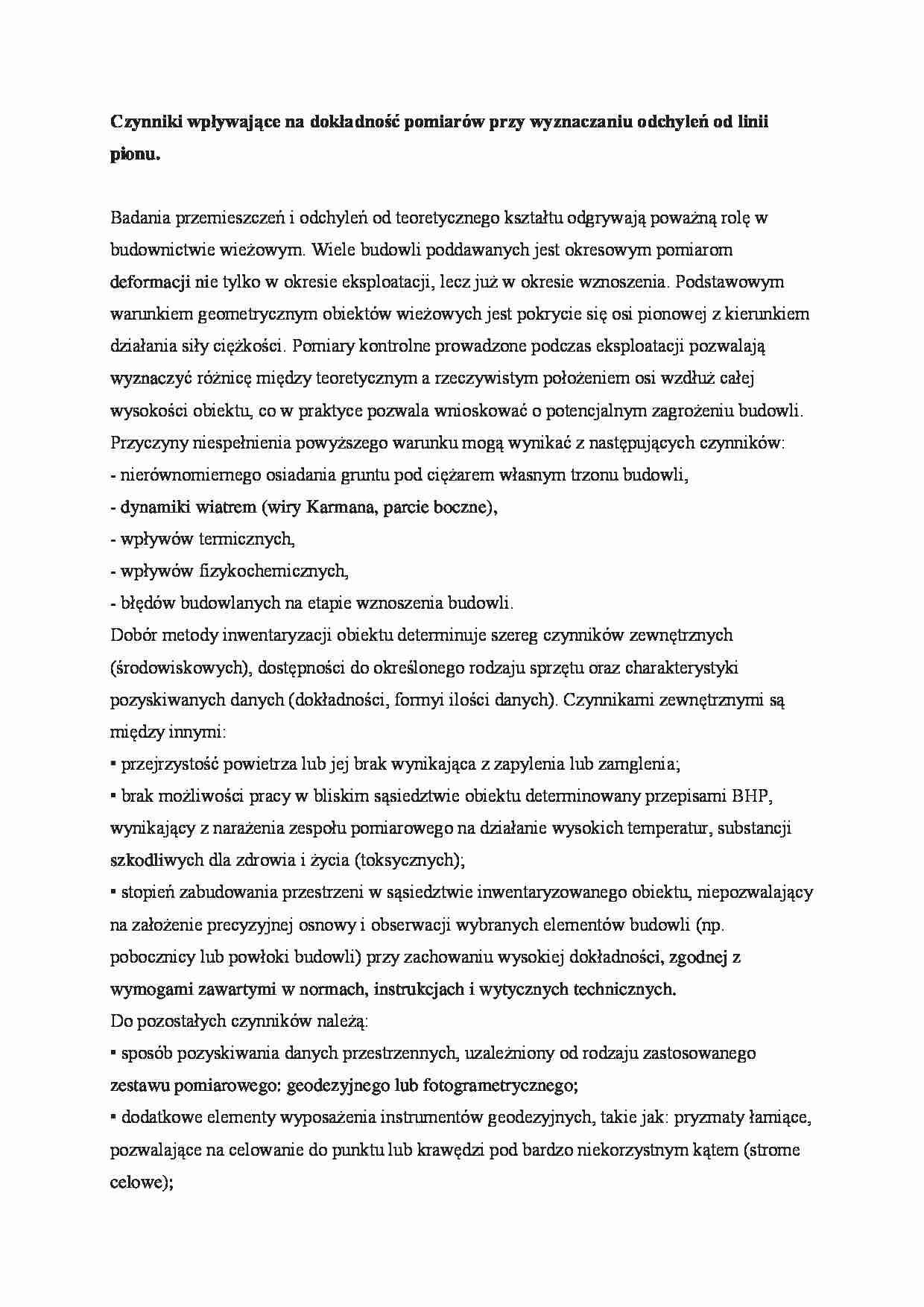

Czynniki wpływające na dokładność pomiarów przy wyznaczaniu odchyleń od linii
pionu.
Badania przemieszczeń i odchyleń od teoretycznego kształtu odgrywają poważną rolę w
budownictwie wieżowym. Wiele budowli poddawanych jest okresowym pomiarom
deformacji nie tylko w okresie eksploatacji, lecz już w okresie wznoszenia. Podstawowym
warunkiem geometrycznym obiektów wieżowych jest pokrycie się osi pionowej z kierunkiem
działania siły ciężkości. Pomiary kontrolne prowadzone podczas eksploatacji pozwalają
wyznaczyć różnicę między teoretycznym a rzeczywistym położeniem osi wzdłuż całej
wysokości obiektu, co w praktyce pozwala wnioskować o potencjalnym zagrożeniu budowli.
Przyczyny niespełnienia powyższego warunku mogą wynikać z następujących czynników:
- nierównomiernego osiadania gruntu pod ciężarem własnym trzonu budowli,
- dynamiki wiatrem (wiry Karmana, parcie boczne),
- wpływów termicznych,
- wpływów fizykochemicznych,
- błędów budowlanych na etapie wznoszenia budowli.
Dobór metody inwentaryzacji obiektu determinuje szereg czynników zewnętrznych
(środowiskowych), dostępności do określonego rodzaju sprzętu oraz charakterystyki
pozyskiwanych danych (dokładności, formyi ilości danych). Czynnikami zewnętrznymi są
między innymi:
• przejrzystość powietrza lub jej brak wynikająca z zapylenia lub zamglenia;
• brak możliwości pracy w bliskim sąsiedztwie obiektu determinowany przepisami BHP,
wynikający z narażenia zespołu pomiarowego na działanie wysokich temperatur, substancji
szkodliwych dla zdrowia i życia (toksycznych);
• stopień zabudowania przestrzeni w sąsiedztwie inwentaryzowanego obiektu, niepozwalający
na założenie precyzyjnej osnowy i obserwacji wybranych elementów budowli (np.
pobocznicy lub powłoki budowli) przy zachowaniu wysokiej dokładności, zgodnej z
wymogami zawartymi w normach, instrukcjach i wytycznych technicznych.
Do pozostałych czynników należą:
• sposób pozyskiwania danych przestrzennych, uzależniony od rodzaju zastosowanego
zestawu pomiarowego: geodezyjnego lub fotogrametrycznego;
• dodatkowe elementy wyposażenia instrumentów geodezyjnych, takie jak: pryzmaty łamiące,
pozwalające na celowanie do punktu lub krawędzi pod bardzo niekorzystnym kątem (strome
celowe);
• maksymalny zasięg pomiaru odległości do powierzchni budowli dostosowany do skrajnych
gabarytów inwentaryzowanego obiektu;
