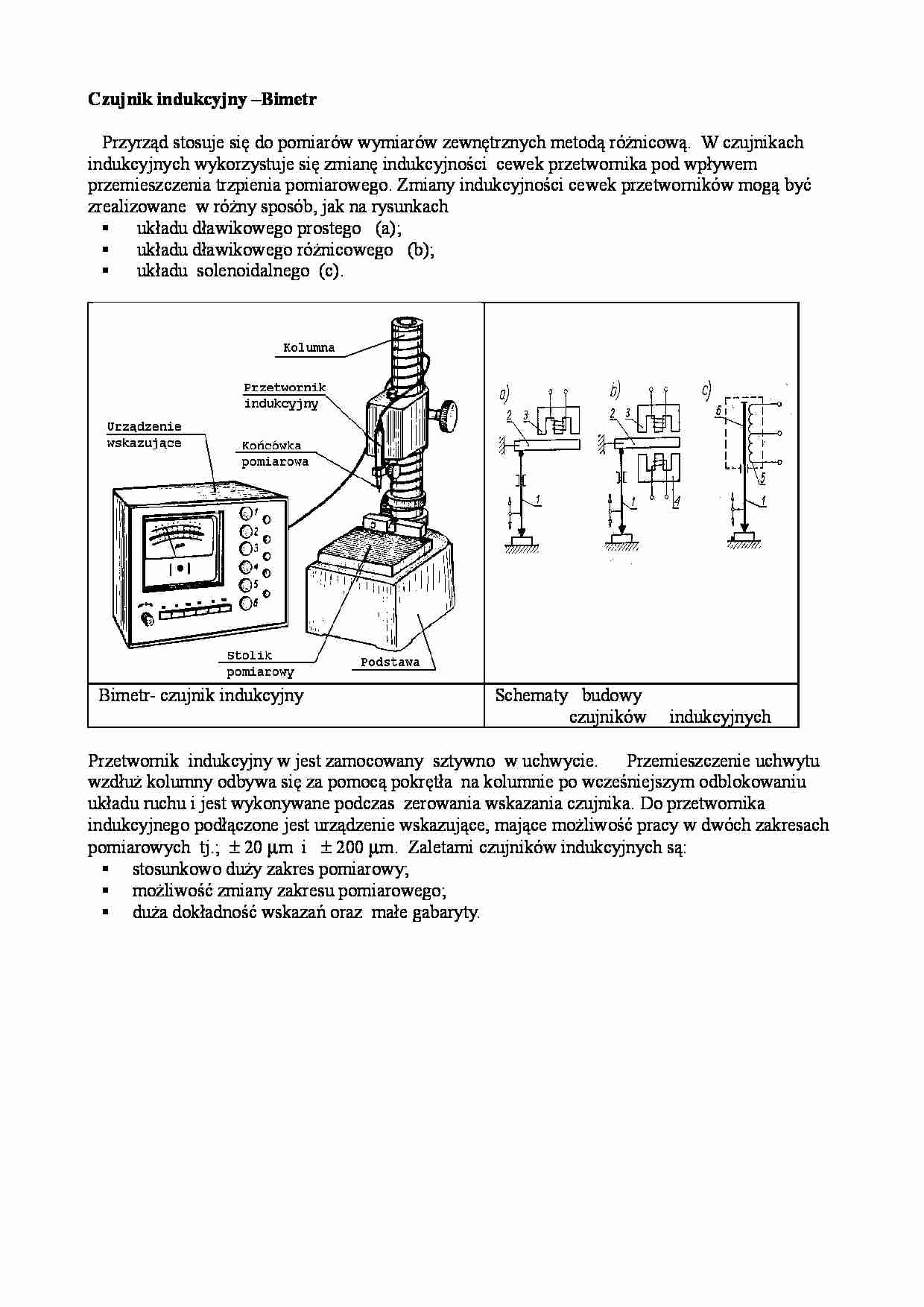

Czujnik indukcyjny –Bimetr       Przyrząd stosuje się do pomiarów wymiarów zewnętrznych metodą różnicową.  W czujnikach  indukcyjnych wykorzystuje się zmianę indukcyjności  cewek przetwornika pod wpływem  przemieszczenia trzpienia pomiarowego. Zmiany indukcyjności cewek przetworników mogą być  zrealizowane  w różny sposób, jak na rysunkach   układu dławikowego prostego   (a);   układu dławikowego różnicowego   (b);   układu  solenoidalnego  (c).   Bimetr- czujnik indukcyjny  Schematy   budowy                    czujników     indukcyjnych Przetwornik  indukcyjny w jest zamocowany  sztywno  w uchwycie.      Przemieszczenie uchwytu  wzdłuż kolumny odbywa się za pomocą pokrętła  na kolumnie po wcześniejszym odblokowaniu  układu ruchu i jest wykonywane podczas  zerowania wskazania czujnika. Do przetwornika  indukcyjnego podłączone jest urządzenie wskazujące, mające możliwość pracy w dwóch zakresach  pomiarowych  tj.;   ± 20 µm  i   ± 200 µm.  Zaletami czujników indukcyjnych są:   stosunkowo duży zakres pomiarowy;  możliwość zmiany zakresu pomiarowego;  duża dokładność wskazań oraz  małe gabaryty. ... zobacz całą notatkę
