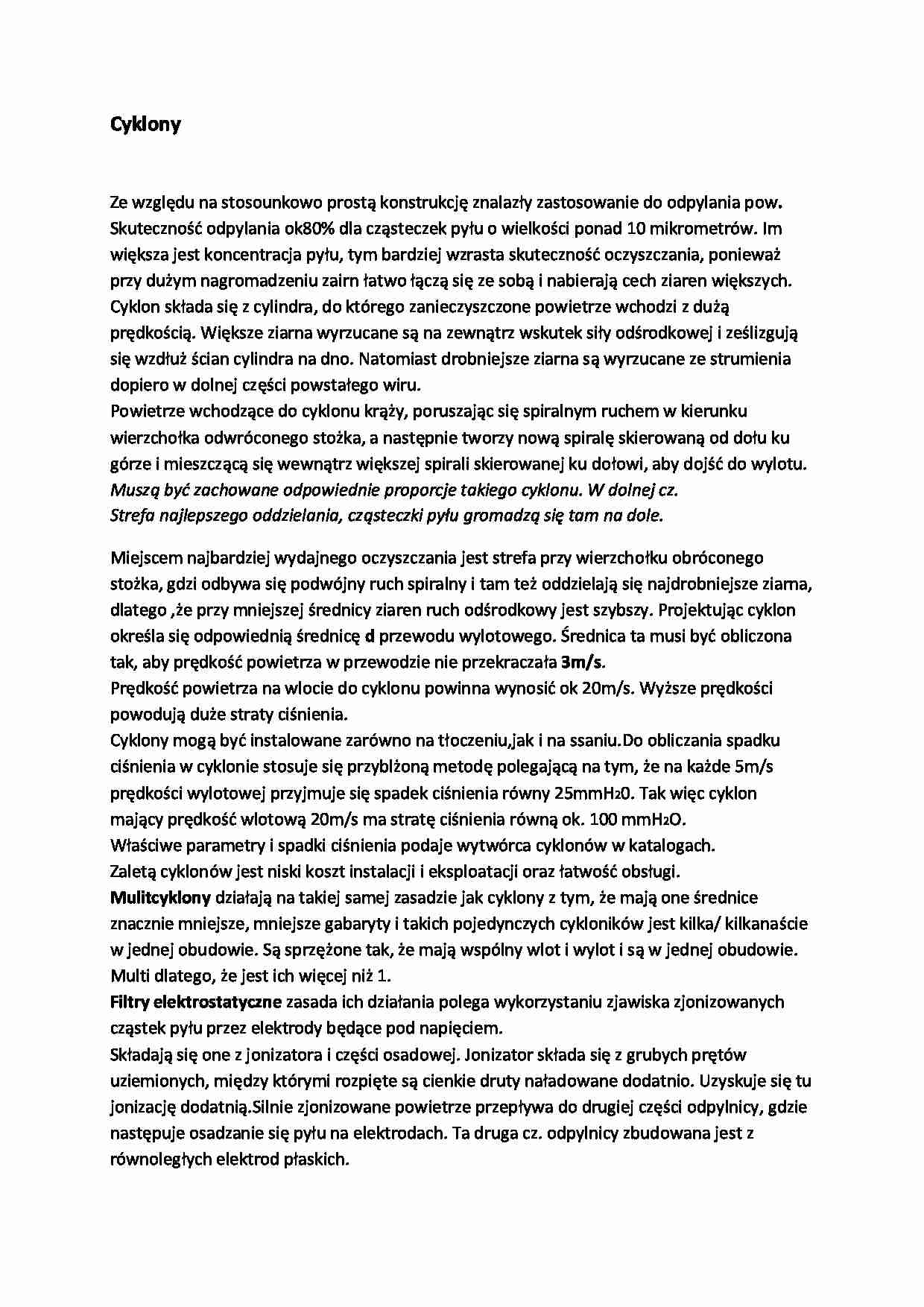

Cyklony-opracowanie - strona 1 Cyklony-opracowanie - strona 2

Fragment notatki:

Cyklony       Ze względu na stosounkowo prostą konstrukcję znalazły zastosowanie do odpylania pow .  Skuteczność odpylania ok80% dla cząsteczek pyłu o wielkości ponad 10 mikrometrów. Im  większa jest koncentracja pyłu, tym bardziej wzrasta skuteczność oczyszczania, ponieważ  przy dużym nagromadzeniu zairn łatwo łączą się ze sobą i nabierają cech ziaren większych.   Cyklon składa się z cylindra, do którego zanieczyszczone powietrze wchodzi z dużą  prędkością. Większe ziarna wyrzucane są na zewnątrz wskutek siły odśrodkowej i ześlizgują  się wzdłuż ścian cylindra na dno. Natomiast drobniejsze ziarna są wyrzucane ze strumienia  dopiero w dolnej części powstałego wiru.   Powietrze wchodzące do cyklonu krąży, poruszając się spiralnym ruchem w kierunku  wierzchołka odwróconego stożka, a następnie tworzy nową spiralę skierowaną od dołu ku  górze i mieszczącą się wewnątrz większej spirali skierowanej ku dołowi, aby dojść do wylotu.   Muszą być zachowane odpowiednie proporcje takiego cyklonu. W dolnej cz.    Strefa najlepszego oddzielania, cząsteczki pyłu gromadzą się tam na dole.  Miejscem najbardziej wydajnego oczyszczania jest strefa przy wierzchołku obróconego  stożka, gdzi odbywa się podwójny ruch spiralny i tam też oddzielają się najdrobniejsze ziarna,  dlatego ,że przy mniejszej średnicy ziaren ruch odśrodkowy jest szybszy. Projektując cyklon  określa się odpowiednią średnicę  d  przewodu wylotowego. Średnica ta musi być obliczona  tak, aby prędkość powietrza w przewodzie nie przekraczała  3m/s .   Prędkość powietrza na wlocie do cyklonu powinna wynosić ok 20m/s. Wyższe prędkości  powodują duże straty ciśnienia.   Cyklony mogą być instalowane zarówno na tłoczeniu,jak i na ssaniu.Do obliczania spadku  ciśnienia w cyklonie stosuje się przyblżoną metodę polegającą na tym, że na każde 5m/s  prędkości wylotowej przyjmuje się spadek ciśnienia równy 25mmH20. Tak więc cyklon  mający prędkość wlotową 20m/s ma stratę ciśnienia równą ok. 100 mmH2O.   Właściwe parametry i spadki ciśnienia podaje wytwórca cyklonów w katalogach.   Zaletą cyklonów jest niski koszt instalacji i eksploatacji oraz łatwość obsługi.   Mulitcyklony  działają na takiej samej zasadzie jak cyklony z tym, że mają one średnice  znacznie mniejsze, mniejsze gabaryty i takich pojedynczych cykloników jest kilka/ kilkanaście  w jednej obudowie. Są sprzężone tak, że mają wspólny wlot i wylot i są w jednej obudowie.  Multi dlatego, że jest ich więcej niż 1.   Filtry elektrostatyczne

(…)

… być albo zwilżone olejem, albo zakończone
suchym mechanicznym filtrem taśmowym.
Napięcie stosowanie do nich wynosi 60 000- 70 000 V. Zasila się je prądem stałym lub
pulsującym.
Prędkość przepływu powietrza w odpylnicach elektrostatycznych wynosi w
granicach 1,2-2,0 m/s.

… ich działania polega wykorzystaniu zjawiska zjonizowanych
cząstek pyłu przez elektrody będące pod napięciem.
Składają się one z jonizatora i części osadowej. Jonizator składa się z grubych prętów
uziemionych, między którymi rozpięte są cienkie druty naładowane dodatnio. Uzyskuje się tu
jonizację dodatnią.Silnie zjonizowane powietrze przepływa do drugiej części odpylnicy, gdzie
następuje osadzanie się pyłu…
