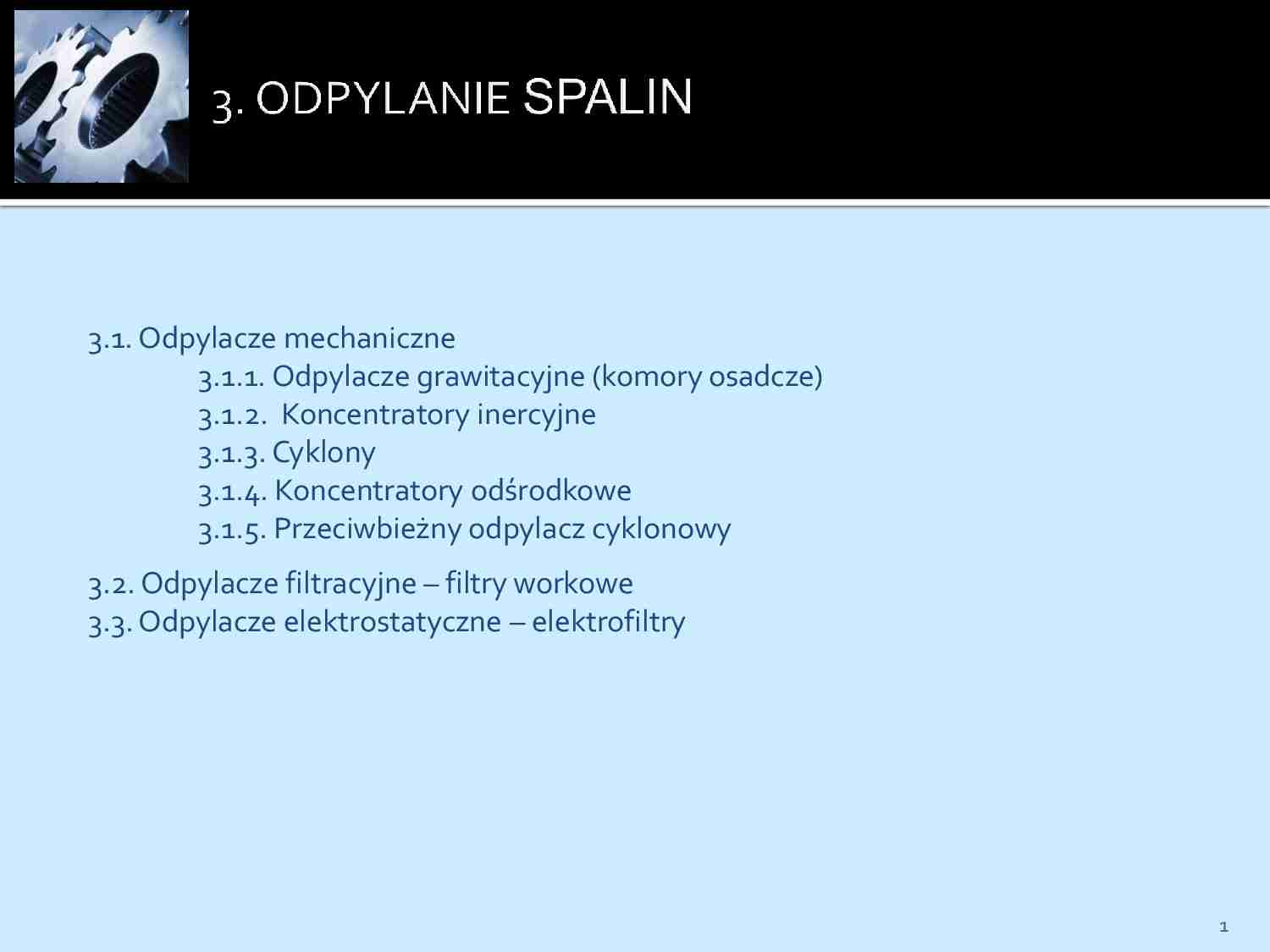

3.1. Odpylacze mechaniczne 3.1.1. Odpylacze grawitacyjne (komory osadcze) 3.1.2. Koncentratory inercyjne 3.1.3. Cyklony 3.1.4. Koncentratory odśrodkowe 3.1.5. Przeciwbieżny odpylacz cyklonowy 3.2. Odpylacze filtracyjne – filtry workowe 3.3. Odpylacze elektrostatyczne – elektrofiltry 1 2 Działanie komór osadczych oparte jest na wykorzystaniu siły ciężkości. W czasie poziomego przepływu gazu przez komorę następuje opadanie ziaren pyłu do lejów pyłowych zlokalizowanych w dnie komory. Schemat komory osadczej: 1 – dyfuzor, 2 – komora osadcza, 3 – konfuzor, 4 – lej pyłowy (dyfuzor i konfuzor ze względu na konieczność wyrównania profilu prędkości gazu w komorze ) O efekcie odpylania decyduje : • siła ciężkości działająca na ziarna pyłu – średnica ekwiwalentna ziarna pyłu s – gęstość ziarna pyłu g – przyspieszenie ziemskie • czas przebywania zapylonego gazu (ziarna pyłu) w komorze L – długość komory osadczej v – prędkość gazu g 6 F s 3 g v L Przy prędkości gazu v 1 m/s: wytrącenie ziarna pyłu o średnicy = 100 m L wynosi kilka m wytrącenie ziarna pyłu o średnicy = 10 m L wynosi kilkaset m 3 a) komora Howarda (z samooczyszczającymi się półkami), b) z pionową przegrodą (grawitacyjno-inercyjne) – wykorzystujące efekt zderzenia elastycznego ziarna z przeszkodą (zderzenie elastyczne), c) komora półkowa z żaluzją wlotową (żaluzja – separacja najcięższych ziaren pyłu, wyrównanie profilu prędkości gazu w komorze) 4 Cechy charakterystyczne komór osadczych • bardzo niskie koszty inwestycyjne i eksploatacyjne (prosta konstrukcja, niski wskaźnik energochłonności bo niskie opory przepływu: komory bez przegród P = 20 50 Pa, z przegrodami P ~ 300 Pa, nie jest wymagany wykwalifikowany nadzór eksploatacyjny) • niska skuteczność odpylania (zatrzymywane są ziarna 100 m, w komorach z półkami i przegrodami 30 m) • duże gabaryty, bo mała prędkość gazu (vmax ~1 m/s),
(…)
… OR-32 (80
% wydajności znamionowej kotła, paliwo: wartość opałowa 19,9
MJ/kg, zawartość popiołu 17,7 %): odpylacz wstępny MOS-24 i
Core Separator
(gr = 7 m)
20
qVS+ qVP
qVP
Przeciwbieżny odpylacz cyklonowy zaliczany jest do nowej
generacji wysokosprawnych mechanicznych odpylaczy
przepływowych wykorzystujących efekt siły odśrodkowej,
wzmocniony w porównaniu z cyklonami klasycznymi dzięki…
… pozostaje na powierzchni przeszkody. W
zderzeniach elastycznych ziarno pyłu powraca do strumienia gazu
powodując lokalne zmiany stężenia pyłu w gazie.
qv – strumień objętości gazu zapylonego
S – stężenie pyłu w gazie zapylonym
qvo- strumień objętości gazu oczyszczonego
S0- stężenie pyłu w gazie oczyszczonym
qvk – strumień objętości gazu „zatężonego ”
SK – stężenie pyłu w gazie „zatężonym”
S0 < S < SK
qvK…
… konstrukcji (dłuższy czas przebywania gazu w odpylaczu),
● odpowiedniej relacji pomiędzy średnicą przewodu wylotowego (komina), a średnicą
części cylindrycznej cyklonu,
● w przypadku pyłów o dużej średnicy i dużej gęstości, a więc o dużej masie ziaren pyłu,
● w przypadku odpowiednio dużego strumienia objętości gazu wprowadzonego do
cyklonu (duża prędkość wlotowa a więc i odpowiednio duża składowa styczna…
…: 1 – kierownica wlotowa,
2 – rura zewnętrzna, 3 – rura wewnętrzna, 4 – pierścień osłonowy,
5 – szczelina do odsysania „zatężonej” strugi gazu
KONCENTRATOR
WENT.
WENT.
CYKLON
ROZŁAD.
CYKLON
ROZŁAD.
b)
Schematy technologiczne układów z koncentratorami odśrodkowymi: a) otwarty, b) recyrkulacyjny
18
Przedziałowa skuteczność odpylania ▲
1 – pył odlewniczy, 2 – popiół lotny (gr = 7 m)
▲ Koncentrator…
