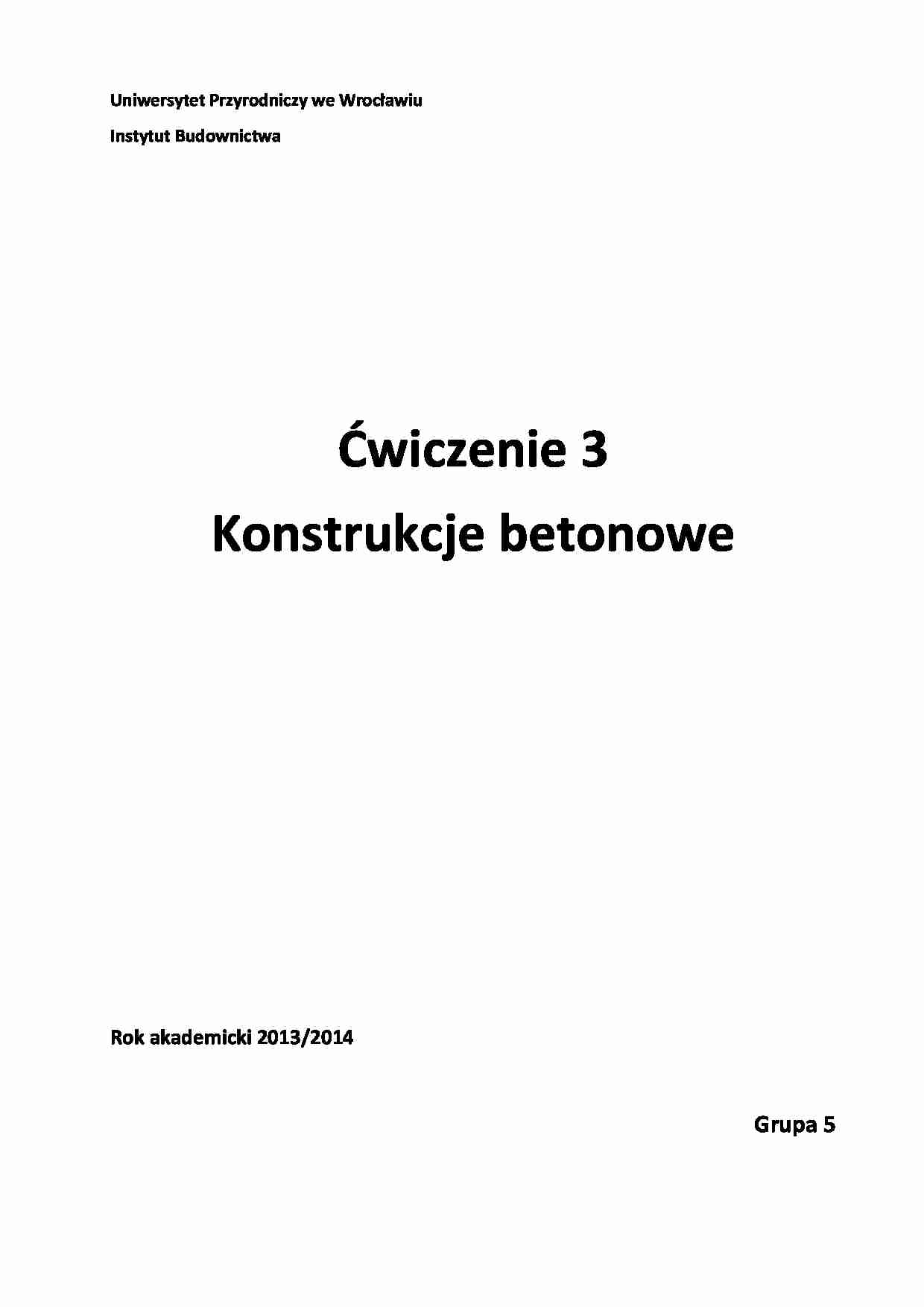

Uniwersytet Przyrodniczy we Wrocławiu
Instytut Budownictwa
Ćwiczenie 3
Konstrukcje betonowe
Rok akademicki 2013/2014
Grupa 5
Ćwiczenie 3
DANE:
Klasa betonu
C30/37
Stal
B500St
Moment zginający
MEd= 365 kNm
Siła osiowa
NEd= 950 kN
BETON C30/37
STAL B500St
PRZYJĘTY PRZEKRÓJ:
b=600mm
h=800mm
a1=a2=40mm
d=h-a1=560mm
PRZYJMUJĘ NOWY PRZEKRÓJ:
b=550mm
h=700mm
a1=a2=40mm
d=h-a1=660mm
Dla przyjętej względnej wysokości strefy ściskanej z przedziału pomiędzy 0,1548 ÷ 0,1654.
Iteracja I
PRZYJMUJĘ NOWY PRZEKRÓJ:
b=500mm
h=600mm
a1=a2=40mm
d=h-a1=460mm
Dla przyjętej względnej wysokości strefy ściskanej z przedziału pomiędzy 0,2354 ÷ 0,40.
Iteracja I
As1 – 6#28
36,96cm2
As2 - 5#14
7,55cm2
Iteracja II
Zwiększenie strefy ściskanej spowodowało zmniejszenie zużycia stali o 7,55%
As1 – 10#20
31,40cm2
As2 - 5#14
7,55cm2
Iteracja III
Zwiększenie strefy ściskanej spowodowało zmniejszenie zużycia stali o 2,23%
As1 – 6#28
36,96cm2
As2 - 3#10
2,37 cm2
Iteracja IV
Nie udało nam się zmniejszyć zużycia stali zbrojeniowej.
Najmniejsze zużycie stali zbrojeniowej udało nam się osiągnąć przy iteracji III.
Przyjęte zbrojenie:
As1 – 6#28
36,96cm2
As2 - 3#10
2,37 cm2
