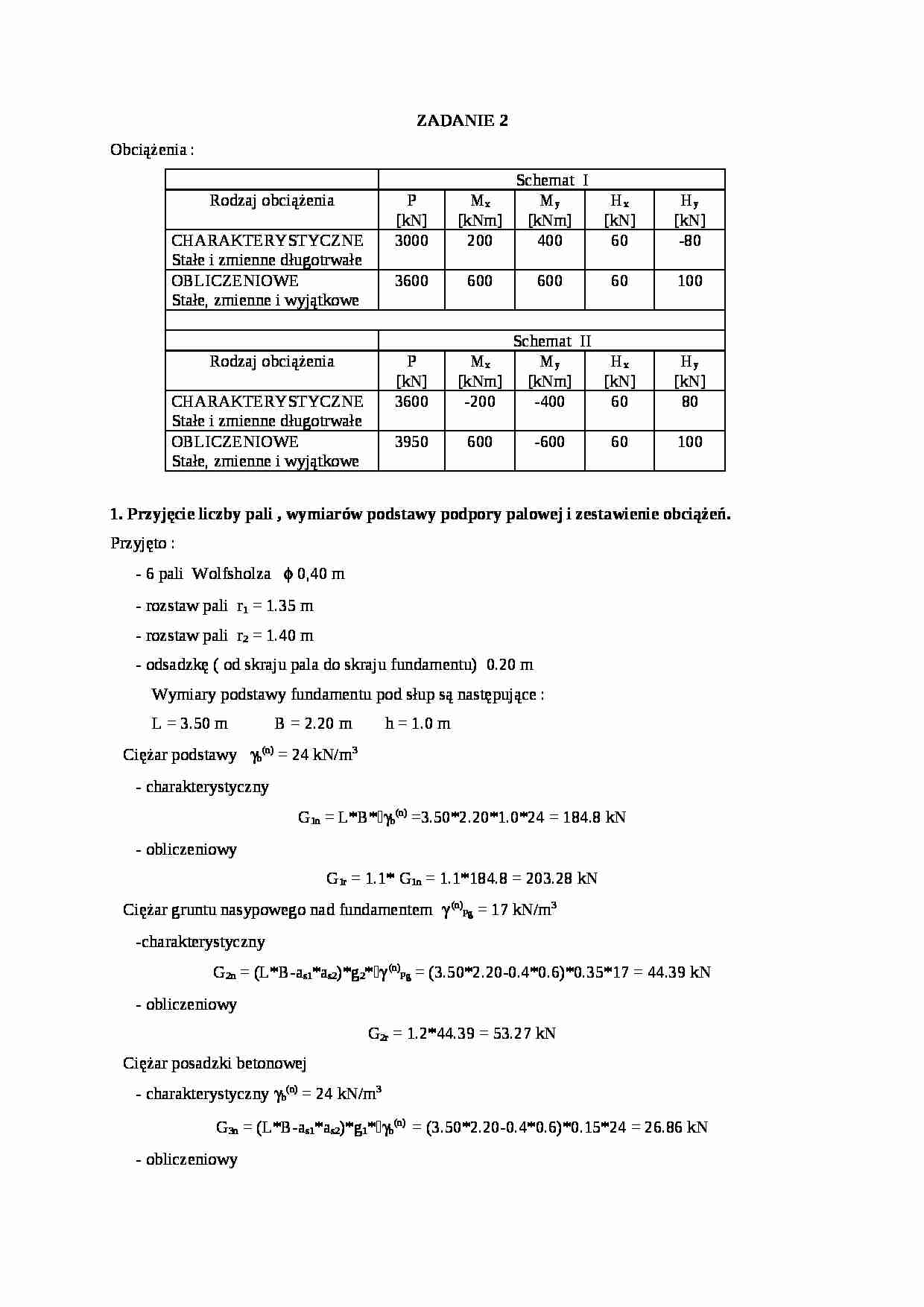

ZADANIE 2
Obciążenia :
Schemat I
Rodzaj obciążenia
P
[kN]
Mx [kNm]
My [kNm]
Hx [kN]
Hy [kN]
CHARAKTERYSTYCZNE
Stałe i zmienne długotrwałe
3000
200
400
60
-80
OBLICZENIOWE
Stałe, zmienne i wyjątkowe
3600
600
600
60
100
Schemat II
Rodzaj obciążenia
P
[kN]
Mx [kNm]
My [kNm]
Hx [kN]
Hy [kN]
CHARAKTERYSTYCZNE
Stałe i zmienne długotrwałe
3600
-200
-400
60
80
OBLICZENIOWE
Stałe, zmienne i wyjątkowe
3950
600
-600
60
100
1. Przyjęcie liczby pali , wymiarów podstawy podpory palowej i zestawienie obciążeń.
Przyjęto :
- 6 pali Wolfsholza φ 0,40 m
- rozstaw pali r1 = 1.35 m - rozstaw pali r2 = 1.40 m
- odsadzkę ( od skraju pala do skraju fundamentu) 0.20 m
Wymiary podstawy fundamentu pod słup są następujące :
L = 3.50 m B = 2.20 m h = 1.0 m
Ciężar podstawy γb(n) = 24 kN/m3 - charakterystyczny
G1n = L*B* γb(n) =3.50*2.20*1.0*24 = 184.8 kN
- obliczeniowy
G1r = 1.1* G1n = 1.1*184.8 = 203.28 kN
Ciężar gruntu nasypowego nad fundamentem γ (n)Pg = 17 kN/m3 -charakterystyczny
G2n = (L*B-as1*as2)*g2* γ (n)Pg = (3.50*2.20-0.4*0.6)*0.35*17 = 44.39 kN
- obliczeniowy
G2r = 1.2*44.39 = 53.27 kN
Ciężar posadzki betonowej
- charakterystyczny γb(n) = 24 kN/m3 G3n = (L*B-as1*as2)*g1* γb(n) = (3.50*2.20-0.4*0.6)*0.15*24 = 26.86 kN
- obliczeniowy
G3r = 1.3*26.86 = 49.62 kN
2. Określenie położenia środka ciężkości układu palowego względem środka słupa (założono przesunięcie eys , exs = 0)
Schemat I
MyrI = MyrI-HxrI *h = 600-60*1.0 = 540 kNm
MxrI = MxrI+HyrI *h -Nr*eys = 600+100*1.0-3600*eys = 700-3600*eys kNm
PrI = NrI+G1r+G2r+G3r = 3600+203.28+53.25+29.55 = 3886.08 kNm
Schemat II
MyrII = MyrII-HxrII *h = -600-60*1.0 = -660 kNm
