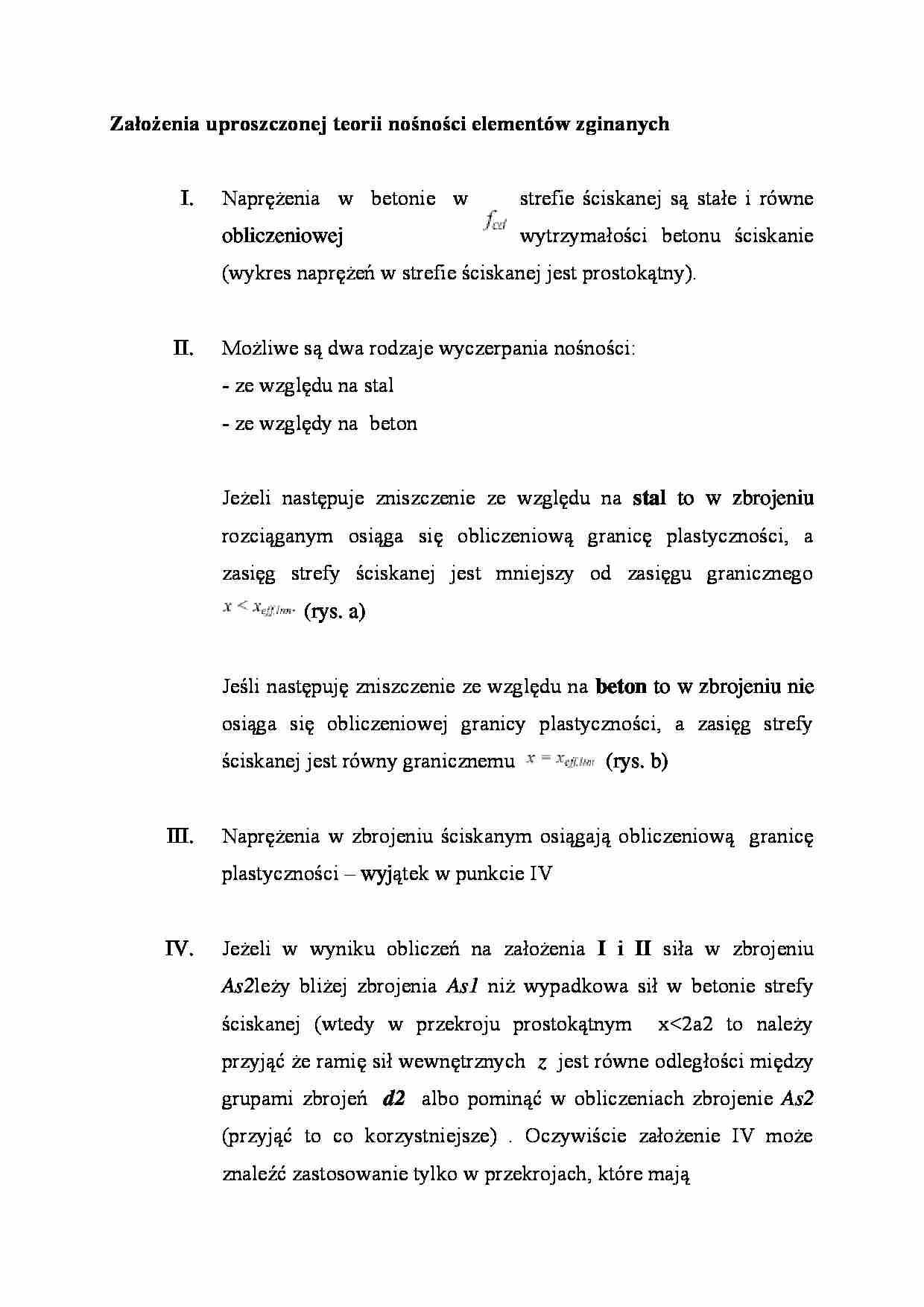

Założenia uproszczonej teorii nośności elementów zginanych
Naprężenia w betonie w strefie ściskanej są stałe i równe obliczeniowej wytrzymałości betonu ściskanie (wykres naprężeń w strefie ściskanej jest prostokątny). Możliwe są dwa rodzaje wyczerpania nośności:
- ze względu na stal
- ze względy na beton
Jeżeli następuje zniszczenie ze względu na stal to w zbrojeniu rozciąganym osiąga się obliczeniową granicę plastyczności, a zasięg strefy ściskanej jest mniejszy od zasięgu granicznego (rys. a)
Jeśli następuję zniszczenie ze względu na beton to w zbrojeniu nie osiąga się obliczeniowej granicy plastyczności, a zasięg strefy ściskanej jest równy granicznemu (rys. b) Naprężenia w zbrojeniu ściskanym osiągają obliczeniową granicę plastyczności - wyjątek w punkcie IV
Jeżeli w wyniku obliczeń na założenia I i II siła w zbrojeniu As2leży bliżej zbrojenia As1 niż wypadkowa sił w betonie strefy ściskanej (wtedy w przekroju prostokątnym x

(…)

… na założenia I i II siła w zbrojeniu As2leży bliżej zbrojenia As1 niż wypadkowa sił w betonie strefy ściskanej (wtedy w przekroju prostokątnym x<2a2 to należy przyjąć że ramię sił wewnętrznych z jest równe odległości między grupami zbrojeń d2 albo pominąć w obliczeniach zbrojenie As2 (przyjąć to co korzystniejsze) . Oczywiście założenie IV może znaleźć zastosowanie tylko w przekrojach, które mają
zbrojenie…
