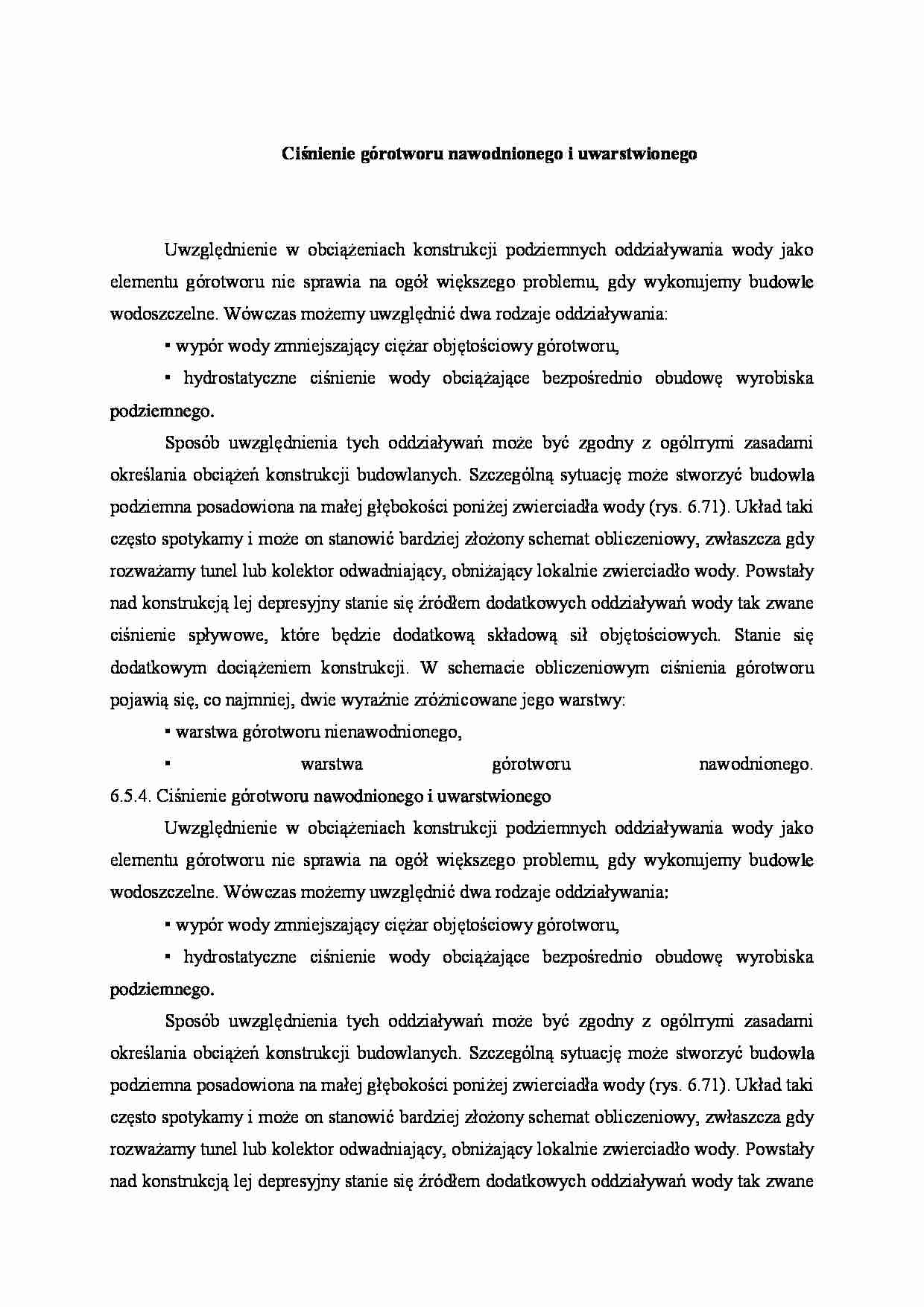

Ciśnienie górotworu nawodnionego i uwarstwionego - strona 1 Ciśnienie górotworu nawodnionego i uwarstwionego - strona 2 Ciśnienie górotworu nawodnionego i uwarstwionego - strona 3

Fragment notatki:

Ciśnienie górotworu nawodnionego i uwarstwionego
Uwzględnienie w obciążeniach konstrukcji podziemnych oddziaływania wody jako elementu górotworu nie sprawia na ogół większego problemu, gdy wykonujemy bu­dowle wodoszczelne. Wówczas możemy uwzględnić dwa rodzaje oddziaływania:
• wypór wody zmniejszający ciężar objętościowy górotworu,
• hydrostatyczne ciśnienie wody obciążające bezpośrednio obudowę wyrobiska podziemnego.
Sposób uwzględnienia tych oddziaływań może być zgodny z ogólrrymi zasadami określania obciążeń konstrukcji budowlanych. Szczególną sytuację może stworzyć bu­dowla podziemna posadowiona na małej głębokości poniżej zwierciadła wody (rys. 6.71). Układ taki często spotykamy i może on stanowić bardziej złożony schemat obli­czeniowy, zwłaszcza gdy rozważamy tunel lub kolektor odwadniający, obniżający lo­kalnie zwierciadło wody. Powstały nad konstrukcją lej depresyjny stanie się źródłem dodatkowych oddziaływań wody tak zwane ciśnienie spływowe, które będzie dodatko­wą składową sił objętościowych. Stanie się dodatkowym dociążeniem konstrukcji. W schemacie obliczeniowym ciśnienia górotworu pojawią się, co najmniej, dwie wy­raźnie zróżnicowane jego warstwy:
• warstwa górotworu nienawodnionego,
• warstwa górotworu nawodnionego. 6.5.4. Ciśnienie górotworu nawodnionego i uwarstwionego
Uwzględnienie w obciążeniach konstrukcji podziemnych oddziaływania wody jako elementu górotworu nie sprawia na ogół większego problemu, gdy wykonujemy bu­dowle wodoszczelne. Wówczas możemy uwzględnić dwa rodzaje oddziaływania:
• wypór wody zmniejszający ciężar objętościowy górotworu,
• hydrostatyczne ciśnienie wody obciążające bezpośrednio obudowę wyrobiska podziemnego.
Sposób uwzględnienia tych oddziaływań może być zgodny z ogólrrymi zasadami określania obciążeń konstrukcji budowlanych. Szczególną sytuację może stworzyć bu­dowla podziemna posadowiona na małej głębokości poniżej zwierciadła wody (rys. 6.71). Układ taki często spotykamy i może on stanowić bardziej złożony schemat obli­czeniowy, zwłaszcza gdy rozważamy tunel lub kolektor odwadniający, obniżający lo­kalnie zwierciadło wody. Powstały nad konstrukcją lej depresyjny stanie się źródłem dodatkowych oddziaływań wody tak zwane ciśnienie spływowe, które będzie dodatko­wą składową sił objętościowych. Stanie się dodatkowym dociążeniem konstrukcji. W schemacie obliczeniowym ciśnienia górotworu pojawią się, co najmniej, dwie wy­raźnie zróżnicowane jego warstwy:
• warstwa górotworu nienawodnionego,
• warstwa górotworu nawodnionego.
