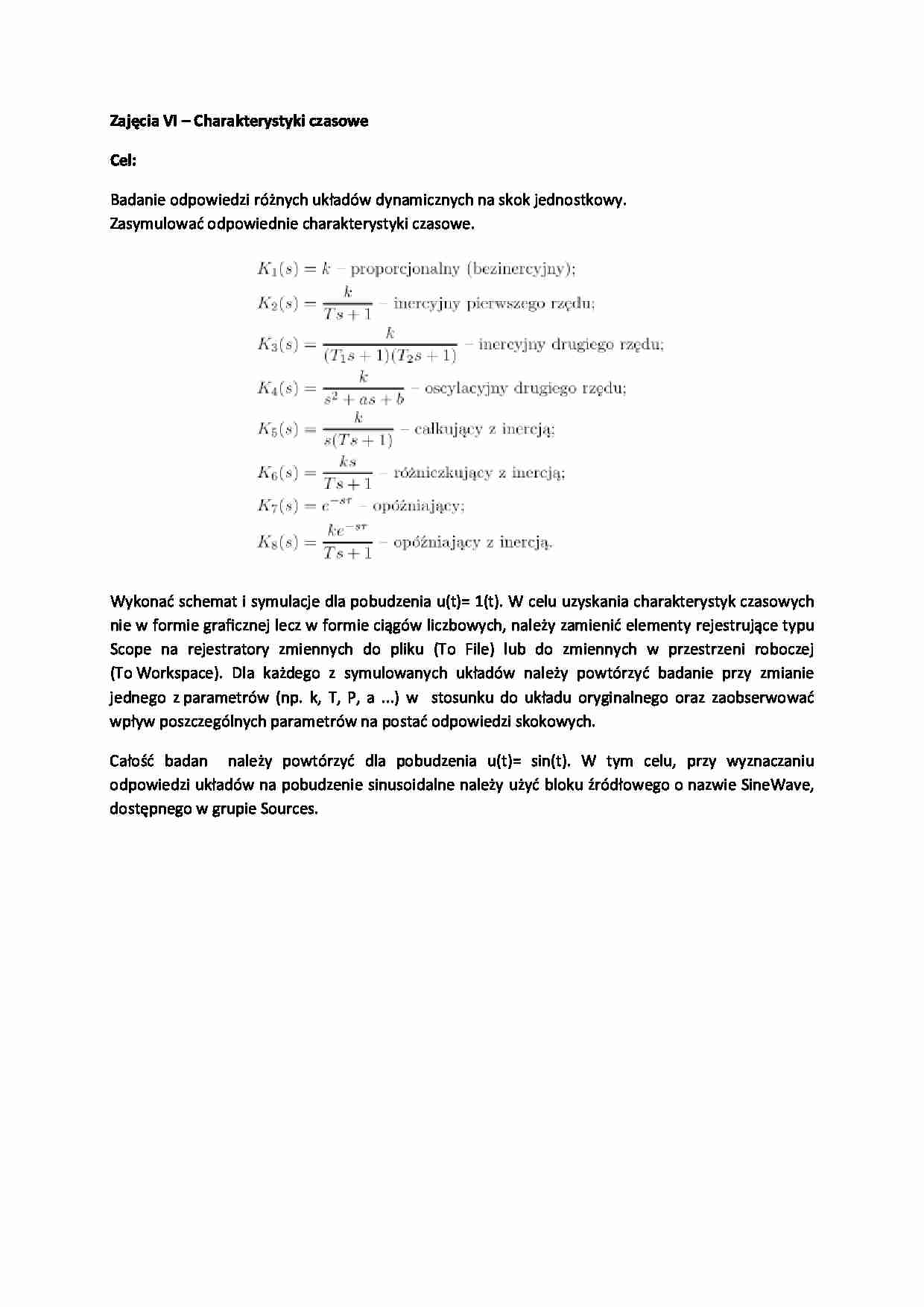

Zajęcia VI – Charakterystyki czasowe Cel: Badanie odpowiedzi różnych układów dynamicznych na skok jednostkowy. Zasymulować odpowiednie charakterystyki czasowe. Wykonać schemat i symulacje dla pobudzenia u(t)= 1(t). W celu uzyskania charakterystyk czasowych nie w formie graficznej lecz w formie ciągów liczbowych, należy zamienić elementy rejestrujące typu Scope na rejestratory zmiennych do pliku (To File) lub do zmiennych w przestrzeni roboczej (To Workspace). Dla każdego z symulowanych układów należy powtórzyć badanie przy zmianie jednego z parametrów (np. k, T, P, a ...) w stosunku do układu oryginalnego oraz zaobserwować wpływ poszczególnych parametrów na postać odpowiedzi skokowych. Całość badan należy powtórzyć dla pobudzenia u(t)= sin(t). W tym celu, przy wyznaczaniu odpowiedzi układów na pobudzenie sinusoidalne należy użyć bloku źródłowego o nazwie SineWave, dostępnego w grupie Sources.
