Fragment notatki:

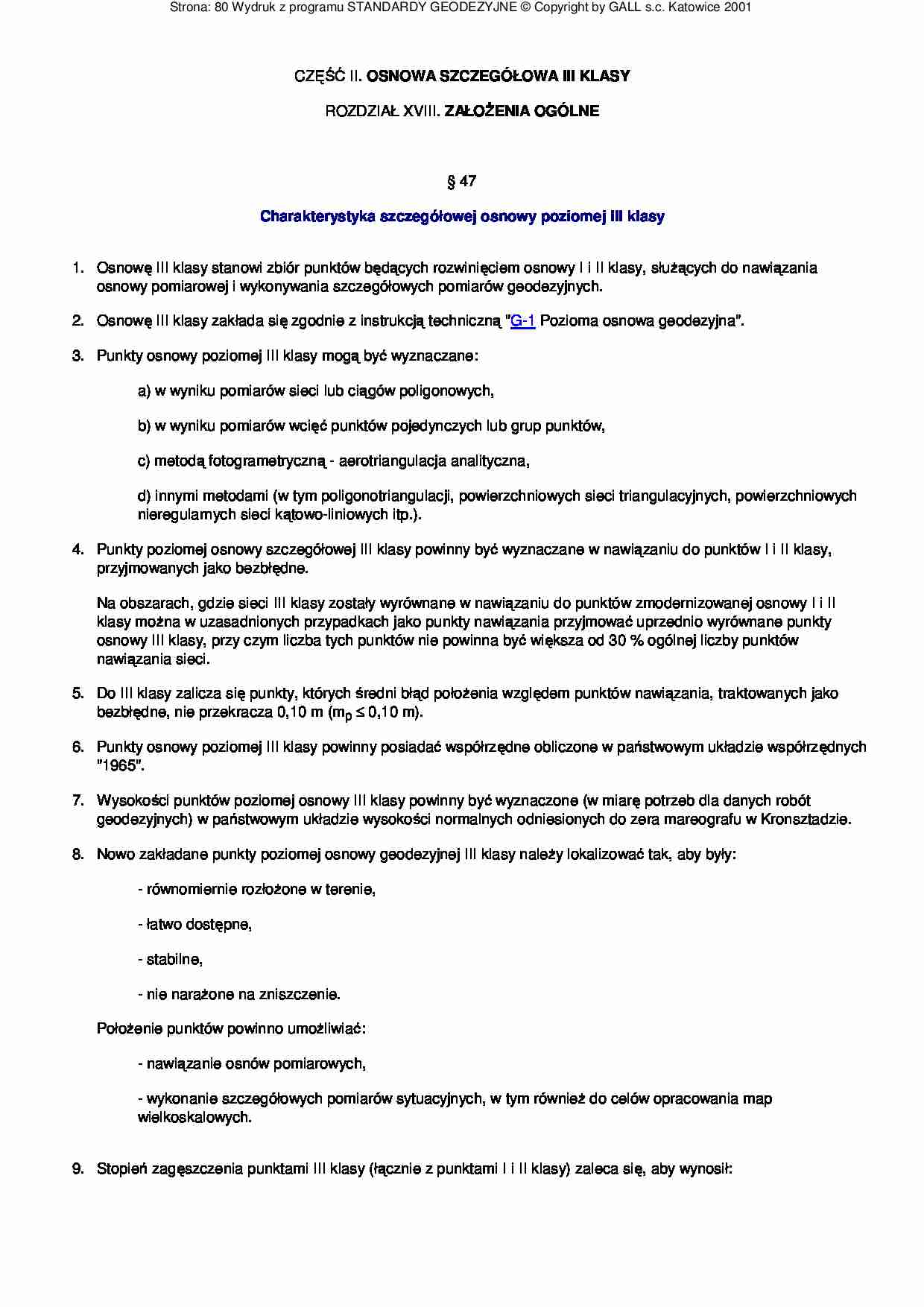

CZĘŚĆ II.  OSNOWA SZCZEGÓŁOWA III KLASY ROZDZIAŁ XVIII.  ZAŁO ENIA OGÓLNE   § 47 Charakterystyka szczegółowej osnowy poziomej III klasy Osnowę III klasy stanowi zbiór punktów będących rozwinięciem osnowy I i II klasy, słu ących do nawiązania osnowy pomiarowej i wykonywania szczegółowych pomiarów geodezyjnych. 1. Osnowę III klasy zakłada się zgodnie z instrukcją techniczną "G-1 Pozioma osnowa geodezyjna". 2. Punkty osnowy poziomej III klasy mogą być wyznaczane: a) w wyniku pomiarów sieci lub ciągów poligonowych, b) w wyniku pomiarów wcięć punktów pojedynczych lub grup punktów, c) metodą fotogrametryczną - aerotriangulacja analityczna, d) innymi metodami (w tym poligonotriangulacji, powierzchniowych sieci triangulacyjnych, powierzchniowych nieregularnych sieci kątowo-liniowych itp.). 3. Punkty poziomej osnowy szczegółowej III klasy powinny być wyznaczane w nawiązaniu do punktów I i II klasy, przyjmowanych jako bezbłędne. Na obszarach, gdzie sieci III klasy zostały wyrównane w nawiązaniu do punktów zmodernizowanej osnowy I i II klasy mo na w uzasadnionych przypadkach jako punkty nawiązania przyjmować uprzednio wyrównane punkty osnowy III klasy, przy czym liczba tych punktów nie powinna być większa od 30 % ogólnej liczby punktów nawiązania sieci. 4. Do III klasy zalicza się punkty, których średni błąd poło enia względem punktów nawiązania, traktowanych jako bezbłędne, nie przekracza 0,10 m (mp ≤ 0,10 m). 5. Punkty osnowy poziomej III klasy powinny posiadać współrzędne obliczone w państwowym układzie współrzędnych "1965". 6. Wysokości punktów poziomej osnowy III klasy powinny być wyznaczone (w miarę potrzeb dla danych robót geodezyjnych) w państwowym układzie wysokości normalnych odniesionych do zera mareografu w Kronsztadzie. 7. Nowo zakładane punkty poziomej osnowy geodezyjnej III klasy nale y lokalizować tak, aby były: - równomiernie rozło one w terenie, - łatwo dostępne, - stabilne, - nie nara one na zniszczenie. 8. Poło enie punktów powinno umo liwiać: - nawiązanie osnów pomiarowych, - wykonanie szczegółowych pomiarów sytuacyjnych, w tym równie  do celów opracowania map wielkoskalowych. Stopień zagęszczenia punktami III klasy (łącznie z punktami I i II klasy) zaleca się, aby wynosił: 9. Strona: 80 Wydruk z programu STANDARDY GEODEZYJNE © Copyright by GALL s.c. Katowice 2001 1) na terenach intensywnie zainwestowanych - 1 punkt na 10 - 20 ha, 2) na terenach rolnych i leśnych - 1 punkt na 20 - 50 ha przy opracowaniu mapy zasadniczej w skali 1:2 000 lub

(…)

… ewentualnych
odstępstw od obowiązujących przepisów,
c) zasięg projektowanej sieci,
d) potrzeba wykonywania pomiarów do określenia wysokości punktów III klasy oraz sposób pomiaru,
e) punkty nawiązania sieci,
f) punkty węzłowe sieci,
g) sposób wykorzystania istniejących w terenie sieci (znaków geodezyjnych, wyników pomiarów kątów,
długości) wraz z ich oceną,
Strona: 85 Wydruk z programu STANDARDY GEODEZYJNE…
…. POMIAR I WYRÓWNANIE POZIOMEJ OSNOWY III KLASY METODĄ POLIGONIZACJI
§ 52
Zało enia ogólne
1. Sieci poligonowe powinny spełniać następujące warunki:
1) ka dy ciąg poligonowy powinien być nawiązany obustronnie kątowo i liniowo do punktów nawiązania lub
punktów węzłowych,
2) ciągi powinny być zbli one do równobocznych i prostoliniowych,
3) długości pojedynczych ciągów nie powinny być większe od 4,5 km…
… określanie warunków atmosferycznych mo na wykonać ze średnimi błędami:
temperatury - mt = ± 5° C (± 5 K),
ciśnienia - mp = ± 5 mm Hg (± 6,7 hPa).
4. Pomiar boku dalmierzem wykonać w 2 seriach (dwa niezale ne celowania elektroniczne).
5. Nale y sporządzić zestawienie boków pomierzonych.
§ 54
Pomiar kątów
1. Średnie błędy pomiaru kątów poziomych w sieciach (ciągach) poligonowych nie powinny być większe…
... zobacz całą notatkę
