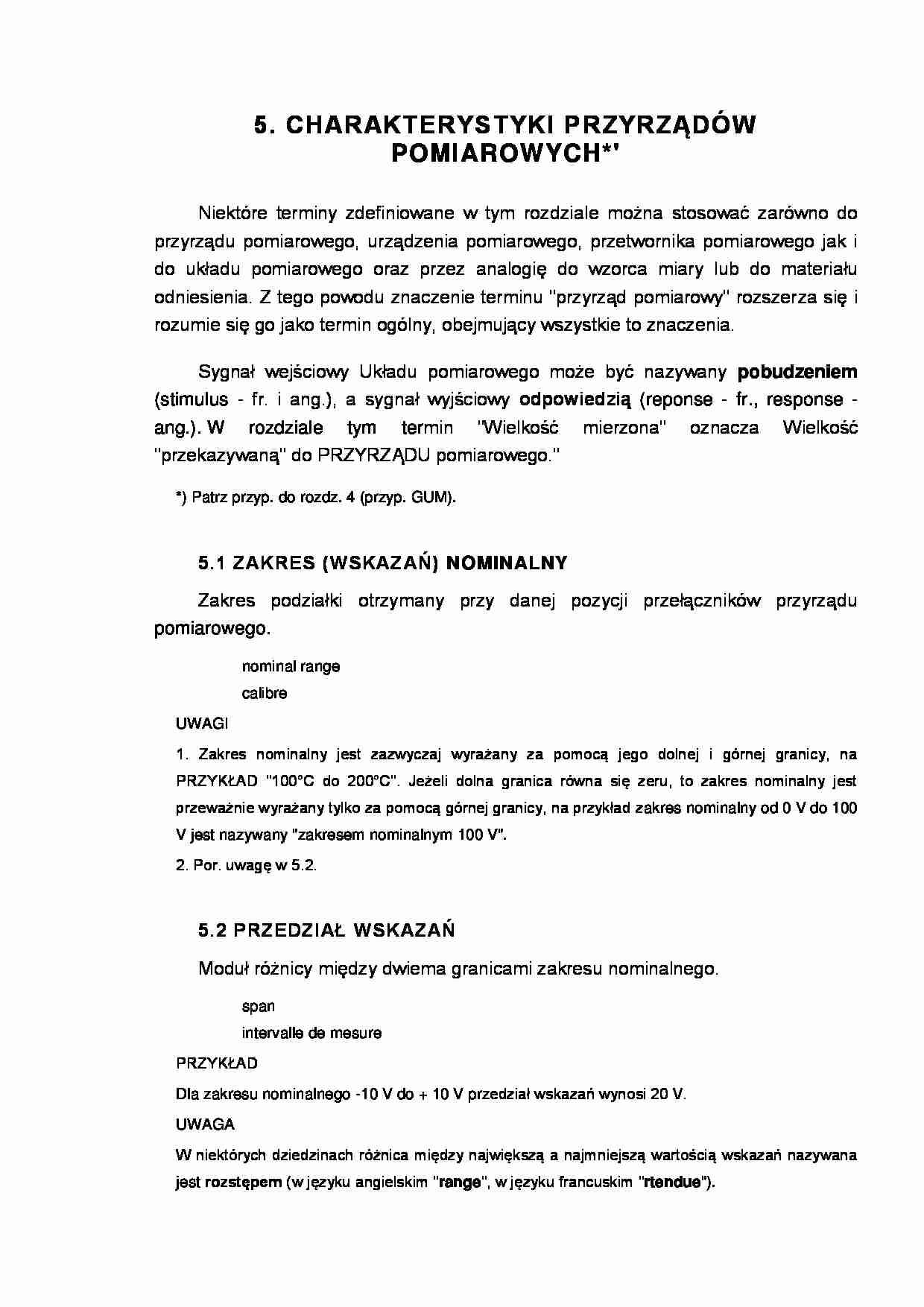

5. CHARAKTERYSTYKI PRZYRZĄDÓW
POMIAROWYCH*'
Niektóre terminy zdefiniowane w tym rozdziale można stosować zarówno do
przyrządu pomiarowego, urządzenia pomiarowego, przetwornika pomiarowego jak i
do układu pomiarowego oraz przez analogię do wzorca miary lub do materiału
odniesienia. Z tego powodu znaczenie terminu "przyrząd pomiarowy" rozszerza się i
rozumie się go jako termin ogólny, obejmujący wszystkie to znaczenia.
Sygnał wejściowy Układu pomiarowego może być nazywany pobudzeniem
(stimulus - fr. i ang.), a sygnał wyjściowy odpowiedzią (reponse - fr., response ang.). W rozdziale tym termin "Wielkość mierzona" oznacza Wielkość
"przekazywaną" do PRZYRZĄDU pomiarowego.''
*) Patrz przyp. do rozdz. 4 (przyp. GUM).
5.1 ZAKRES (WSKAZAŃ) NOMINALNY
Zakres podziałki otrzymany przy danej pozycji przełączników przyrządu
pomiarowego.
nominal range
calibre
UWAGI
1. Zakres nominalny jest zazwyczaj wyrażany za pomocą jego dolnej i górnej granicy, na
PRZYKŁAD "100°C do 200°C". Jeżeli dolna granica równa się zeru, to zakres nominalny jest
przeważnie wyrażany tylko za pomocą górnej granicy, na przykład zakres nominalny od 0 V do 100
V jest nazywany "zakresem nominalnym 100 V".
2. Por. uwagę w 5.2.
5.2 PRZEDZIAŁ WSKAZAŃ
Moduł różnicy między dwiema granicami zakresu nominalnego.
span
intervalle de mesure
PRZYKŁAD
Dla zakresu nominalnego -10 V do + 10 V przedział wskazań wynosi 20 V.
UWAGA
W niektórych dziedzinach różnica między największą a najmniejszą wartością wskazań nazywana
jest rozstępem (w języku angielskim "range", w języku francuskim "rtendue").
5.3 WARTOŚĆ NOMINALNA
Wartość zaokrąglona lub przybliżona charakterystyki przyrządu pomiarowego
wykorzystywana przy jego stosowaniu.
nominal value
valeur nominate
PRZYKŁADY
a) wartość 100 Ω zaznaczona na wzorcowym oporniku;
b) wartość 1 L zaznaczona na kolbie szklanej z jedną kreską;
c) wartość 0,1 mol/L stężenia molowego roztworu kwasu chlorowodorowego, HCI;
d) wartość 25°C jako punkt nastawienia kąpieli sterowanej termo statycznie.
5.4 ZAKRES POMIAROWY
Zbiór wartości wielkości mierzonej, dla których przyjmuje się, ze błąd przyrządu
pomiarowego jest zawarty w określonych granicach.
measuring range, working range
etendue de mesure
UWAGI
1. Błąd wyznacza się w odniesieniu do wartości poprawnej.
2. Patrz uwaga w 5.2.
5.5 WARUNKI ZNAMIONOWE UŻYTKOWANIA* )
Warunki użytkowania, dla których zakłada się, ze sprecyzowane charakterystyki
metrologiczne przyrządu pomiarowego są zawarte w określonych granicach.
rated operating conditions
conditions assięnees de fonctionnement
* W PN-71/N-02050 podano termin "warunki normalne użytkowania" (przyp. GUM).
UWAGA
Warunki znamionowe użytkowania określają na ogół ustalone zakresy lub wartości wielkości
mierzonej i wielkości wpływających.
5.6 WARUNKI GRANICZNE
Warunki skrajne, które przyrząd pomiarowy powinien znieść bez uszkodzenia i
bez pogorszenia jego określonych charakterystyk metrologicznych, gdy jest on
następnie stosowany w warunkach znamionowych użytkowania.
limiting ... zobacz całą notatkę
