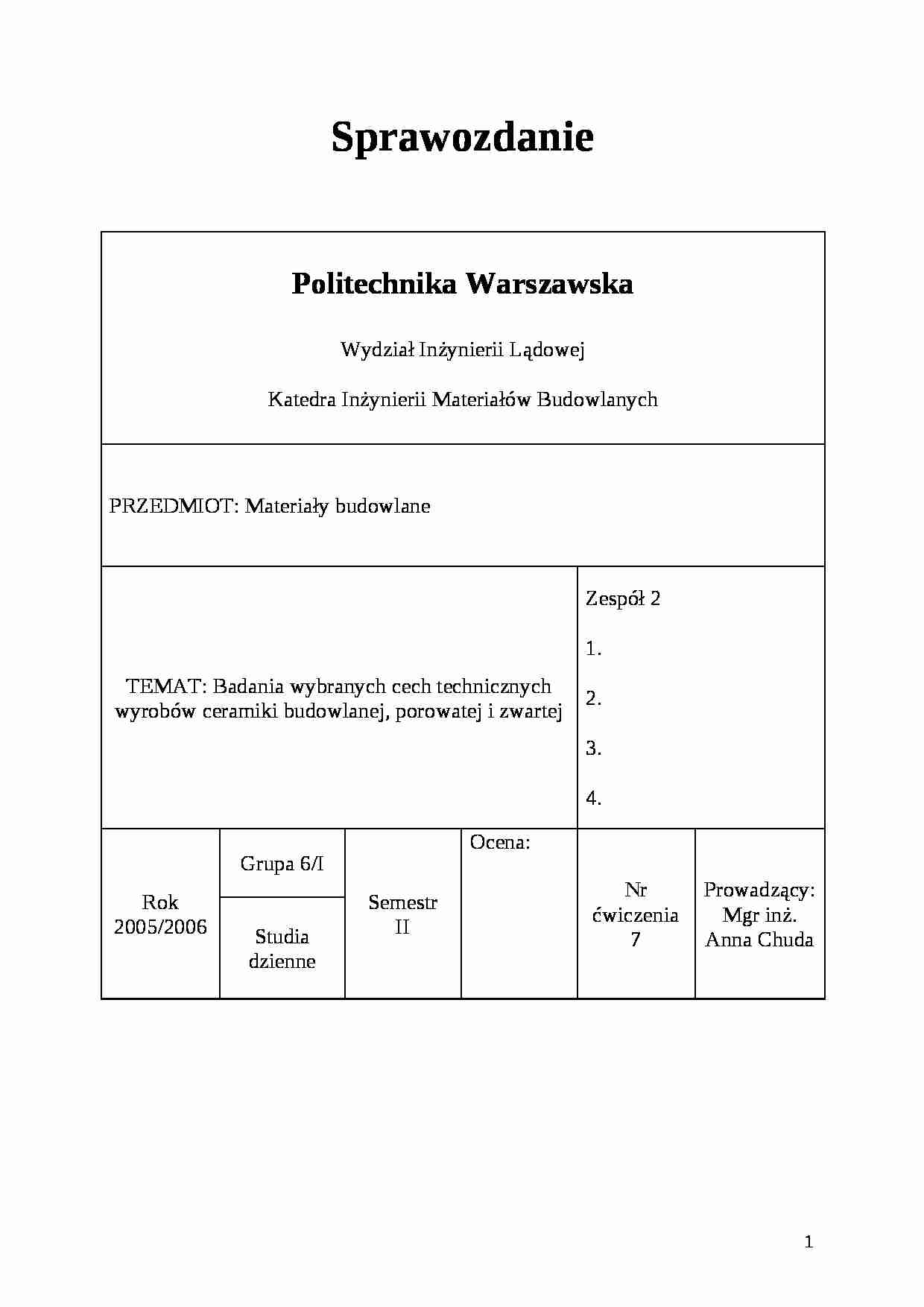

Sprawozdanie Politechnika Warszawska Wydział Inżynierii Lądowej
Katedra Inżynierii Materiałów Budowlanych
PRZEDMIOT: Materiały budowlane
TEMAT: Badania wybranych cech technicznych wyrobów ceramiki budowlanej, porowatej i zwartej
Zespół 2
1.
2.
3.
4.
Rok 2005/2006
Grupa 6/I
Semestr
II
Ocena:
Nr ćwiczenia
7
Prowadzący:
Mgr inż. Anna Chuda
Studia dzienne
Spis treści Przedmiot badania Ceramika budowlana obejmuje wyroby formowane i wypalane ze specjalnie przygotowanej mieszanki, której głównym składnikiem jest glina. Wyroby ceramiczne należą do podstawowych materiałów budowlanych, o dość wszechstronnym zastosowaniu. Przeznacza się ją między innymi na: ściany nośne, osłonowe, działowe, okładziny zewnętrzne i wewnętrzne ścian, stropy, stropodachy, przewody wentylacyjne i dymowe, pokrycia dachowe oraz przewody kanalizacyjne. Ceramikę budowlaną charakteryzuje wysoka wytrzymałość na ściskanie, odporność ogniowa, mrozoodporność, a jednocześnie małe przewodnictwo cieplne i zdolność dużej akumulacji ciepła. Ceramika zapewnia dobry mikroklimat pomieszczeń oraz chroni przed hałasem. Ceramikę budowlaną dzieli się na trzy grupy w zależności od struktury czerepów wyrobów i związanej z tym zdolności wchłaniania wody:
Wyroby ceramiczne o strukturze porowatej - chłonące wodę o nasiąkliwości do 22%. Jest to ceramika czerwona wypalana w temperaturze 900-1100 o C, do której należą wyroby ceglarskie (np. cegły, pustaki ścienne, pustaki stropowe, wentylacyjne, dymowe, dachówki, rurki drenarskie), wyroby drobnoporowate szkliwione (np. kafle piecowe, płytki ścienne), wyroby ogniotrwałe (cegły i kształtki szamotowe, dynasowe, termalitowe).
Wyroby o strukturze zwartej, spieczonej - o bardzo małej porowatości, nasiąkliwości 6-12%, otrzymywane przez spiekanie w temperaturze 1100-1300 o C, obejmujące wyroby klinkierowe (np. cegły budowlane, kanalizacyjne, kominowe, drogowe, płytki posadzkowe i ścienne okładzinowe), wyroby kamionkowe (np. płytki ścienne i posadzkowe, rury kanalizacyjne, cegły kwasoodporne).
Wyroby z ceramiki szlachetnej i półszlachetnej - fajansowe, porcelanowe, majolikowe.
Przedmiotem naszego badania jest pustak stropowy Ackermana. Należy on do wyrobów budowlanych ceramicznych o strukturze porowatej. W zależności od kształtu i liczby otworów wytwarzane są cztery typy pustaków A, B, C i D.
(…)
… kształtu
Pustak typu A
3
Sprawdzenie dopuszczalnych wad
-skrzywienie krawędzi 3mm, -skrzywienie podstawy 2mm,
-odchylenie od kąta prostego miedzy powierzchnią podstawy a powierzchniami czołowymi 4mm,
-bardzo duża liczba szczerb
-odpryski mniej niż 7
-pęknięcia ścianek zewnętrznych większe niż 20mm
-liczne pęknięcia ścianek wewnętrznych
-skrzywienia podstawy i krawędzi 6mm
-odchylenie od kąta prostego…
... zobacz całą notatkę
