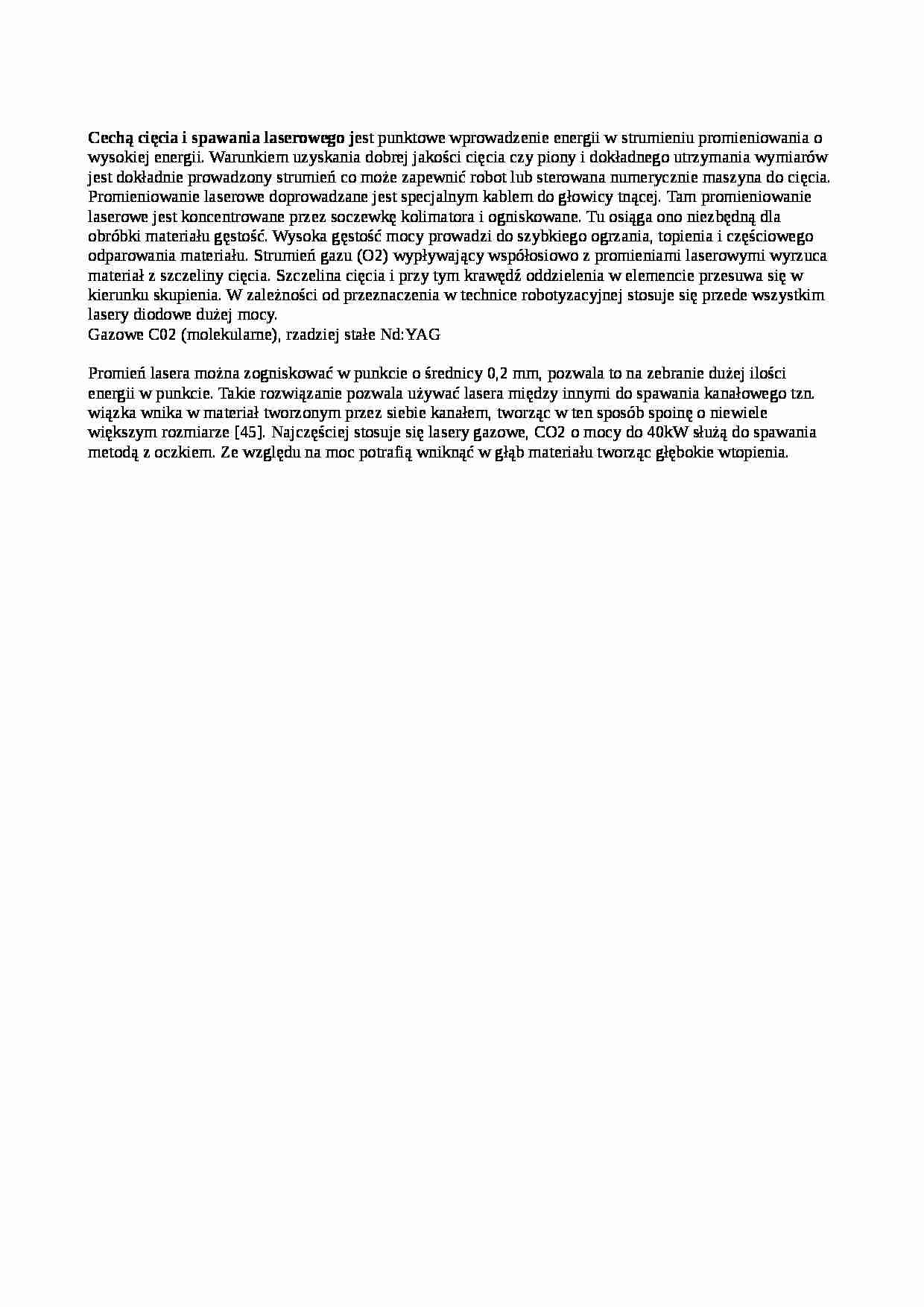

Cecha cięcia i spawania laserowego-opracowanie

Cechą cięcia i spawania laserowego j est punktowe wprowadzenie energii w strumieniu promieniowania o wysokiej energii. Warunkiem uzyskania dobrej jakości cięcia czy piony i dokładnego utrzymania wymiarów jest dokładnie prowadzony strumień co może zapewnić robot lub sterowana numerycznie maszyna do cięcia. Promieniowanie laserowe doprowadzane jest specjalnym kablem do głowicy tnącej. Tam promieniowanie laserowe jest koncentrowane przez soczewkę kolimatora i ogniskowane. Tu osiąga ono niezbędną dla obróbki materiału gęstość. Wysoka gęstość mocy prowadzi do szybkiego ogrzania, topienia i częściowego odparowania materiału. Strumień gazu (O2) wypływający współosiowo z promieniami laserowymi wyrzuca materiał z szczeliny cięcia. Szczelina cięcia i przy tym krawędź oddzielenia w elemencie przesuwa się w kierunku skupienia. W zależności od przeznaczenia w technice robotyzacyjnej stosuje się przede wszystkim lasery diodowe dużej mocy.
Gazowe C02 (molekularne), rzadziej stałe Nd:YAG
Promień lasera można zogniskować w punkcie o średnicy 0,2 mm, pozwala to na zebranie dużej ilości energii w punkcie. Takie rozwiązanie pozwala używać lasera między innymi do spawania kanałowego tzn. wiązka wnika w materiał tworzonym przez siebie kanałem, tworząc w ten sposób spoinę o niewiele większym rozmiarze [45]. Najczęściej stosuje się lasery gazowe, CO2 o mocy do 40kW służą do spawania metodą z oczkiem. Ze względu na moc potrafią wniknąć w głąb materiału tworząc głębokie wtopienia.
