POLITECHNIKA KRAKOWSKA Wydział Inżynierii Lądowej
Instytut Materiałów i Konstrukcji Budowlanych
Zakład Budownictwa Ogólnego i Przemysłowego
Temat do ćwiczeń projektowych
z Budownictwa Ogólnego studia inżynierskie dzienne, semestry 2 i 3

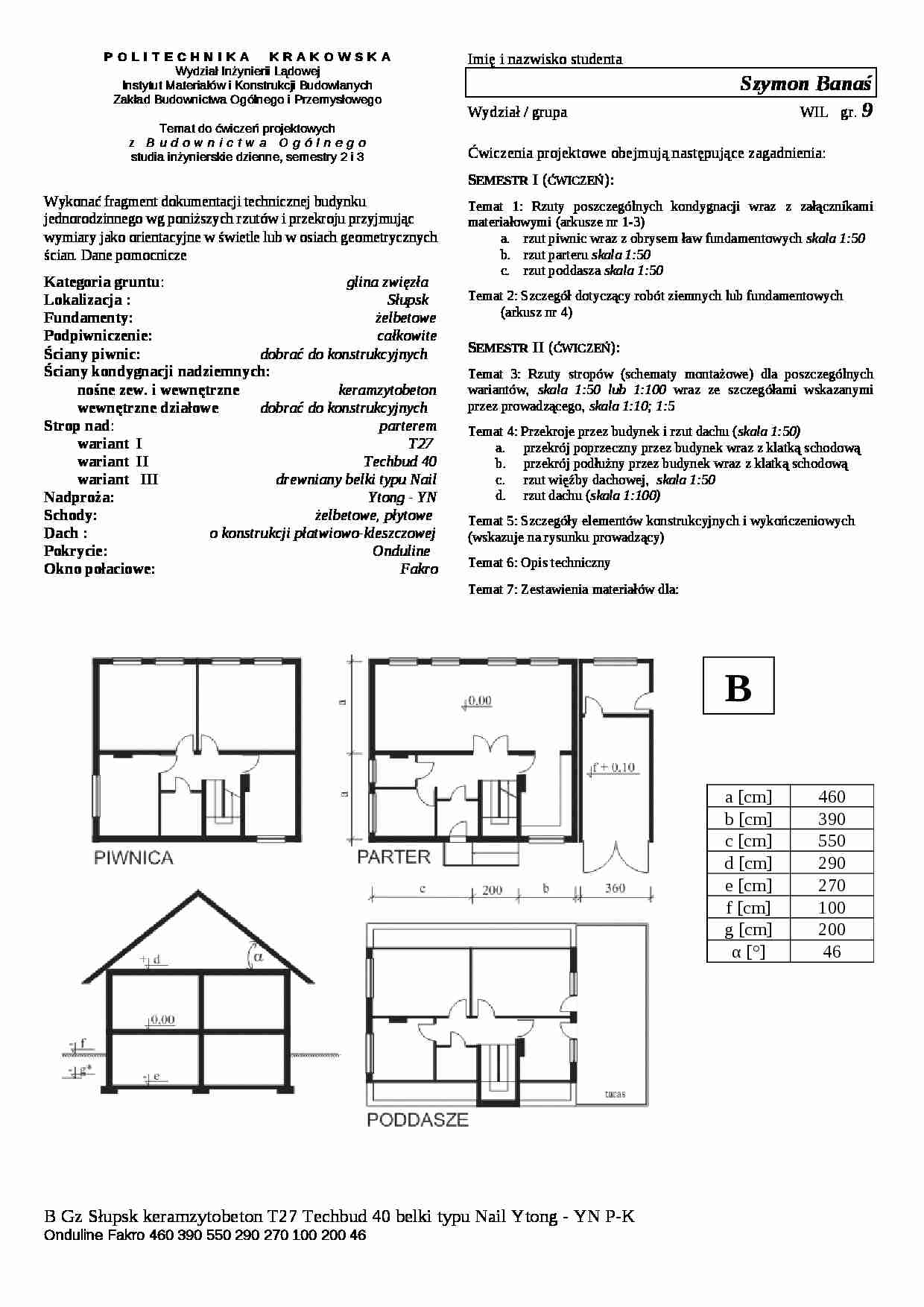

Wykonać fragment dokumentacji technicznej budynku jednorodzinnego wg poniższych rzutów i przekroju przyjmując wymiary jako orientacyjne w świetle lub w osiach geometrycznych ścian. Dane pomocnicze
Kategoria gruntu : glina zwięzła Lokalizacja : Słupsk Fundamenty: żelbet owe Podpiwniczenie: całkowite Ściany piwnic: dobrać do konstrukcyjnych Ściany kondygnacji nadziemnych: nośne zew. i wewnętrzne keramzytobeton wewnętrzne działowe dobrać do konstrukcyjnych Strop nad : parterem wariant I T27 wariant II Techbud 40 w ariant III drewniany belki typu Nail Nadproża: Ytong - YN Schody: żelbetowe, płytowe Dach : o konstrukcji płatwiowo-kleszczowej Pokrycie: Onduline Okno połaciowe: Fakro Imię i nazwisko studenta
Szymon Banaś Wydział / grupa WIL gr. 9 Ćwiczenia projektowe obejmują następujące zagadnienia:
Semestr I (ćwiczeń) : Temat 1: Rzuty poszczególnych kondygnacji wraz z załącznikami materiałowymi (arkusze nr 1-3)
a. rzut piwnic wraz z obrysem ław fundamentowych skala 1:50 b. rzut parteru skala 1:50 c. rzut poddasza skala 1:50 Temat 2: Szczegół dotyczący robót ziemnych lub fundamentowych (arkusz nr 4)
Semestr II (ćwiczeń) : Temat 3: Rzuty stropów (schematy montażowe) dla poszczególnych wariantów, skala 1:50 lub 1:100 wraz ze szczegółami wskazanymi przez prowadzącego, skala 1:10; 1:5 Temat 4: Przekroje przez budynek i rzut dachu ( skala 1:50) a. przekrój poprzeczny przez budynek wraz z klatką schodową b. przekrój podłużny przez budynek wraz z klatką schodową c. rzut więźby dachowej, skala 1:50 d. rzut dachu ( skala 1:100) Temat 5: Szczegóły elementów konstrukcyjnych i wykończeniowych (wskazuje na rysunku prowadzący)
Temat 6: Opis techniczny Temat 7: Zestawienia materiałów dla: a [cm]
460
b [cm]
390
c [cm]
550
d [cm]
290
e [cm]
270
f [cm]
100
