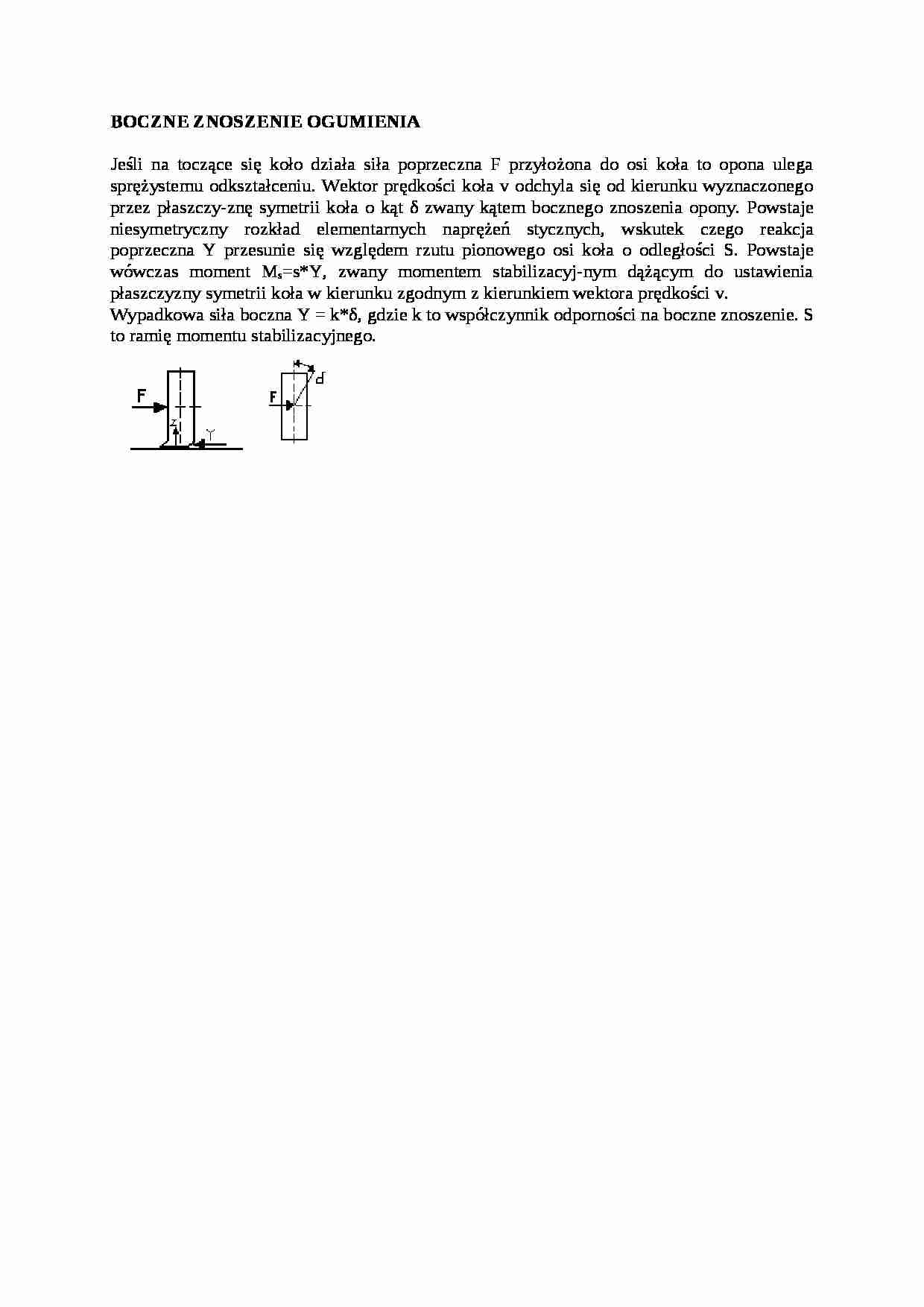

Boczne znoszenie ogumienia - wykład - strona 1

Fragment notatki:

BOCZNE ZNOSZENIE OGUMIENIA
Jeśli na toczące się koło działa siła poprzeczna F przyłożona do osi koła to opona ulega sprężystemu odkształceniu. Wektor prędkości koła v odchyla się od kierunku wyznaczonego przez płaszczy-znę symetrii koła o kąt δ zwany kątem bocznego znoszenia opony. Powstaje niesymetryczny rozkład elementarnych naprężeń stycznych, wskutek czego reakcja poprzeczna Y przesunie się względem rzutu pionowego osi koła o odległości S. Powstaje wówczas moment Ms=s*Y, zwany momentem stabilizacyj-nym dążącym do ustawienia płaszczyzny symetrii koła w kierunku zgodnym z kierunkiem wektora prędkości v. Wypadkowa siła boczna Y = k*δ, gdzie k to współczynnik odporności na boczne znoszenie. S to ramię momentu stabilizacyjnego. ... zobacz całą notatkę
