Belka gerberowska

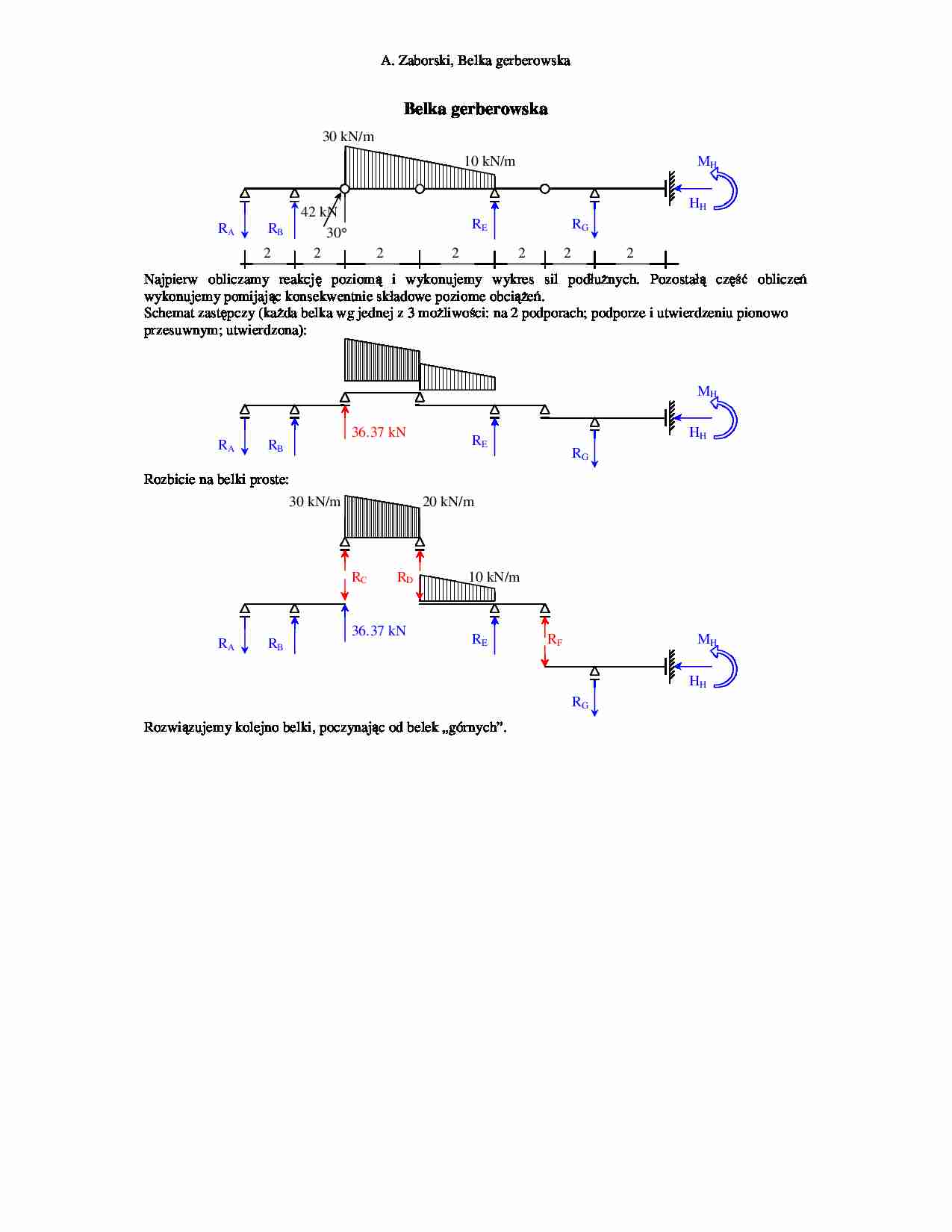

A. Zaborski, Belka gerberowska  Belka gerberowska  MH HH RB RE RG RA 42 kN 10 kN/m 30 kN/m 30 ° 2 2 2 2 2 2 2   Najpierw  obliczamy  reakcj   poziom   i  wykonujemy  wykres  sil  podłu nych.  Pozostał   cz   oblicze   wykonujemy pomijaj c konsekwentnie składowe poziome obci e .  Schemat zast pczy (ka da belka wg jednej z 3 mo liwo ci: na 2 podporach; podporze i utwierdzeniu pionowo  przesuwnym; utwierdzona):  MH HH RB RE RG RA 36.37 kN   Rozbicie na belki proste:  36.37 kN 20 kN/m RC RD RF RB RE RA 10 kN/m 30 kN/m RG MH HH   Rozwi zujemy kolejno belki, poczynaj c od belek „górnych”.  ... zobacz całą notatkę
