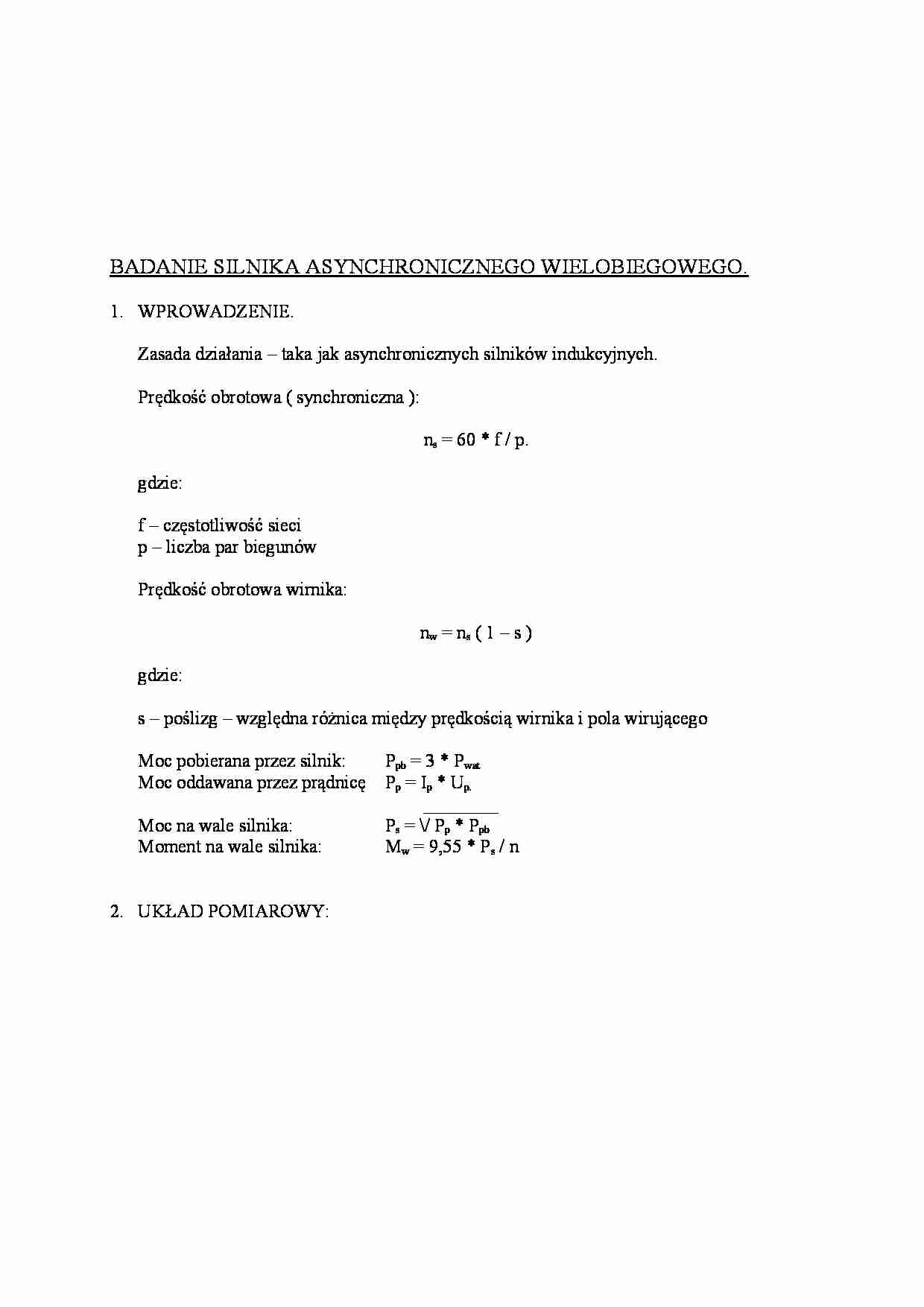

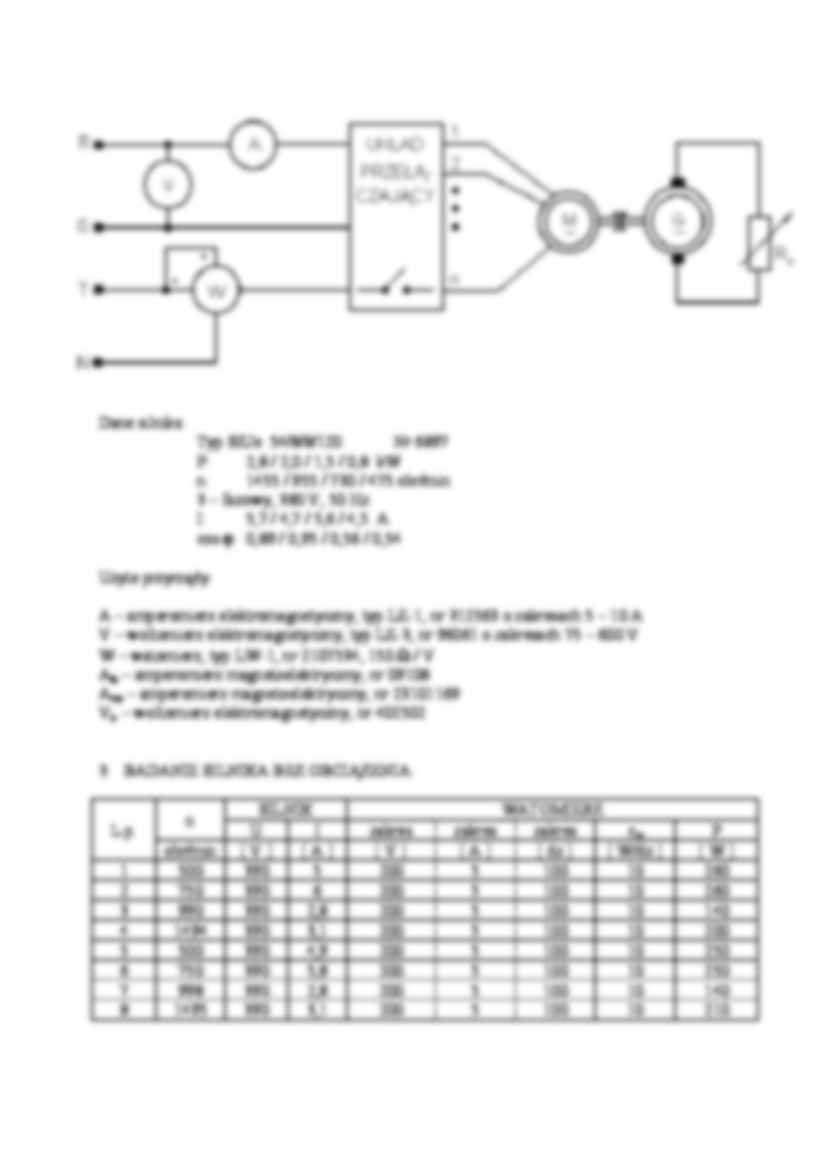

BADANIE SILNIKA ASYNCHRONICZNEGO WIELOBIEGOWEGO. 1. WPROWADZENIE. Zasada działania – taka jak asynchronicznych silników indukcyjnych. Prędkość obrotowa ( synchroniczna ): ns = 60 * f / p. gdzie: f – częstotliwość sieci p – liczba par biegunów Prędkość obrotowa wirnika: nw = ns ( 1 – s ) gdzie: s – poślizg – względna różnica między prędkością wirnika i pola wirującego Moc pobierana przez silnik: Ppb = 3 * Pwat Moc oddawana przez prądnicę Pp = Ip * Up.             ________ Moc na wale silnika: Ps = \/ Pp * Ppb Moment na wale silnika: Mw = 9,55 * Ps / n 2. UKŁAD POMIAROWY: Dane silnika: Typ SZJe  54/8/8/120    Nr 6897 P: 2,8 / 2,0 / 1,5 / 0,8  kW n: 1455 / 955 / 730 / 475 obr/min 3 – fazowy, 380 V, 50 Hz I: 5,7 / 4,7 / 5,6 / 4,5  A cos  ϕ: 0,89 / 0,95 / 0,56 / 0,54 Użyte przyrządy: A – amperomierz elektromagnetyczny, typ LE-1, nr 312563 o zakresach 5 – 10 A V – woltomierz elektromagnetyczny, typ LE-3, nr 96061 o zakresach 75 – 600 V W – watomierz, typ LW-1, nr 2107534, 150  Ω / V Atp – amperomierz magnetoelektryczny, nr 09108 Amp – amperomierz magnetoelektryczny, nr 23101169 Vp. – woltomierz elektromagnetyczny, nr 402502 3. BADANIE SILNIKA BEZ OBCIĄŻENIA: L.p. n SILNIK WATOMIERZ U I zakres zakres zakres cw P obr/min [ V ] [ A ] [ V ] [ A ] [ dz ] [ W/dz ] [ W ] 1 500 390 5 200 5 100 10 260 2 750 390 6 200 5 100 10 260 3 990 390 2,8 200 5 100 10 140 4 1494 390 3,1 200 5 100 10 200 5 500 390 4,9 200 5 100 10 250 6 750 390 5,8 200 5 100 10 250 7 998 390 2,8 200 5 100 10 140 8 1495 390 3,1 200 5 100 10 210 Pierwsze cztery pomiary dotyczą pracy na kolejnych biegach przy obrotach w prawo,  następne – przy obrotach w lewo. 4. BADANIE SILNIKA PRZY OBCIĄŻENIU PRĄDNICY REZYSTOREM  NASTAWNYM. I bieg: L.p. SILNIK WATOMIERZ PRĄDNICA SILNIK n Us Is zakres zakres zakres cw Pwat Ppb Ip Up Ps Mw [V] [A] [V] [A] [dz] [W/dz] [W] [W] [A] [V] [W] [Nm] [obr/min] 1 390 4,9 200 5 100 10 290 870 1 90 279 5,32 500 2 390 4,9 200 5 100 10 330 990 2 85 410 7,99 490 3 390 4,9 200 5 100 10 290 870 0,6 85 210 4,06 493 4 390 4,9 200 5 100 10 390 1170 4 80 611 11,88 491 5 390 4,9 200 5 100 10 360 1080 3 85 524 10,12 494 II bieg: L.p. SILNIK WATOMIERZ PRĄDNICA SILNIK n Us Is zakres zakres zakres cw Pwat Ppb Ip Up Ps Mw [V] [A] [V] [A] [dz] [W/dz] ... zobacz całą notatkę
