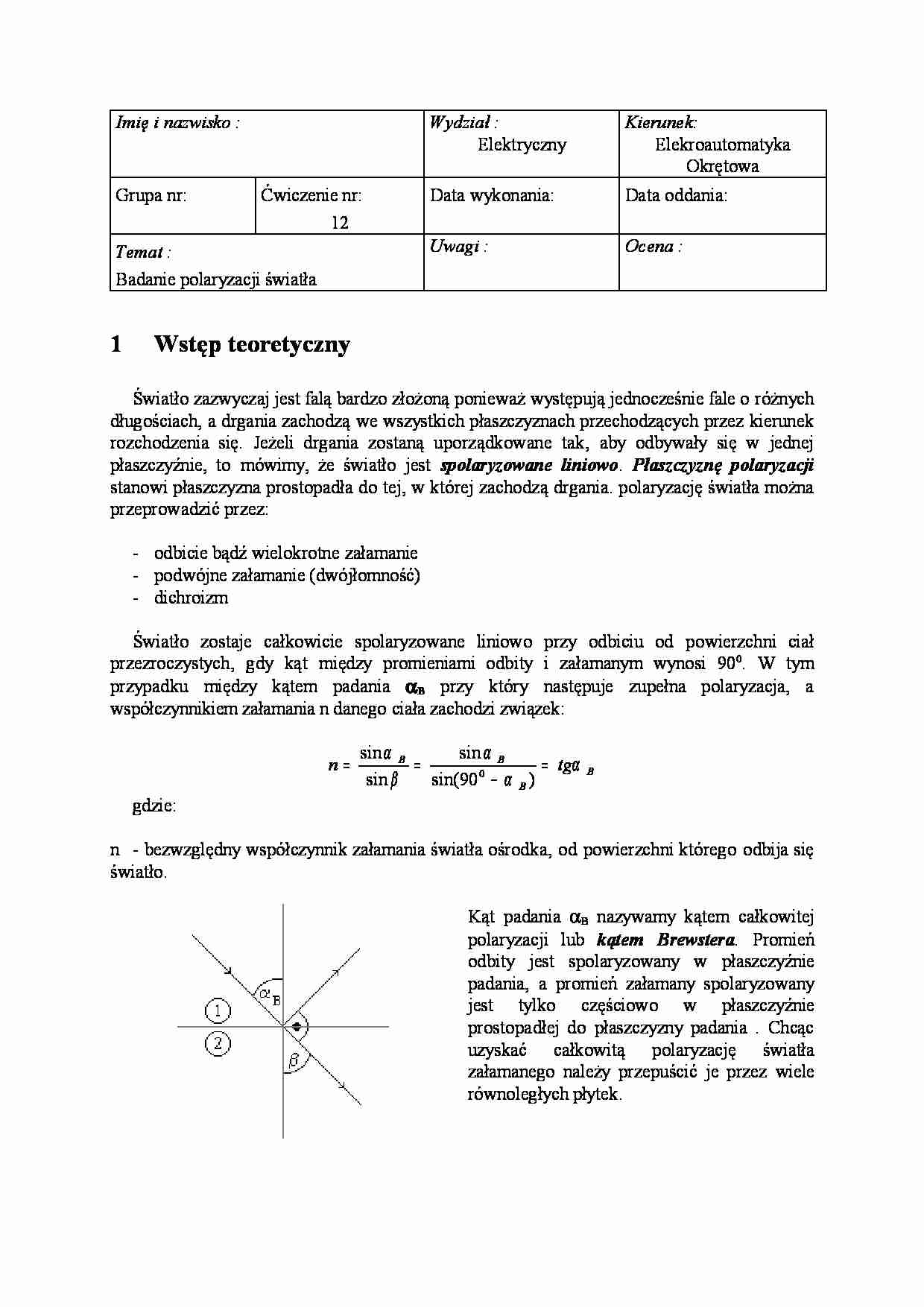

Badanie polaryzacji światła - strona 1 Badanie polaryzacji światła - strona 2 Badanie polaryzacji światła - strona 3

Fragment notatki:

Imię i nazwisko : Wydział : Elektryczny Kierunek: Elekroautomatyka Okrętowa Grupa nr:  Ćwiczenie nr:  12 Data wykonania: Data oddania: Temat : Badanie polaryzacji światła Uwagi : Ocena : 1 Wstęp teoretyczny Światło zazwyczaj jest falą bardzo złożoną ponieważ występują jednocześnie fale o różnych  długościach, a drgania zachodzą we wszystkich płaszczyznach przechodzących przez kierunek  rozchodzenia  się.   Jeżeli  drgania   zostaną   uporządkowane   tak,   aby  odbywały  się   w   jednej  płaszczyźnie,  to   mówimy,  że   światło  jest   spolaryzowane   liniowo .   Płaszczyznę  polaryzacji  stanowi płaszczyzna prostopadła do tej, w której zachodzą drgania. polaryzację światła można  przeprowadzić przez: - odbicie bądź wielokrotne załamanie - podwójne załamanie (dwójłomność) - dichroizm Światło   zostaje   całkowicie   spolaryzowane   liniowo   przy   odbiciu   od   powierzchni   ciał  przezroczystych,   gdy   kąt   między   promieniami   odbity   i   załamanym   wynosi   900.   W   tym  przypadku   między   kątem   padania   α B   przy   który   następuje   zupełna   polaryzacja,   a  współczynnikiem załamania n danego ciała zachodzi związek: n tg B B B B = = − = sin sin sin sin( ) α β α α α 900 gdzie:  n  - bezwzględny współczynnik załamania światła ośrodka, od powierzchni którego odbija się  światło.  Kąt   padania   αB  nazywamy kątem całkowitej  polaryzacji   lub   kątem   Brewstera .   Promień  odbity   jest   spolaryzowany   w   płaszczyźnie  padania,  a   promień  załamany  spolaryzowany  jest   tylko   częściowo   w   płaszczyźnie  prostopadłej do płaszczyzny padania . Chcąc  uzyskać   całkowitą   polaryzację   światła  załamanego  należy przepuścić je  przez  wiele  równoległych płytek.  2  Ćwiczenie 1    Badanie polaryzacji liniowej. Użyte przyrządy - źródło światła  -  polaryzator - analizator -  fotoogniwo - galwanometr W celu sprawdzenia prawa Malusa skierowano wiązkę światła na dwa polaryzatory, z  których drugi pełnił funkcje analizatora. Zmieniano kąt  α analizatora a natężenie wiązki światła  rejstrowano za pomocą fotoogniwa i sprzężonego z nim galwanometru.  Zestawienie wyników α I dla obrotu w lewo I dla obrotu w prawo [ 0 ] [ µA] [ µA] 0 80 78 10 74 74 20 68 70 30 60 60 40 48 50 50 36 38 60 26 26 70 18 18 80 12 12 90 ... zobacz całą notatkę
