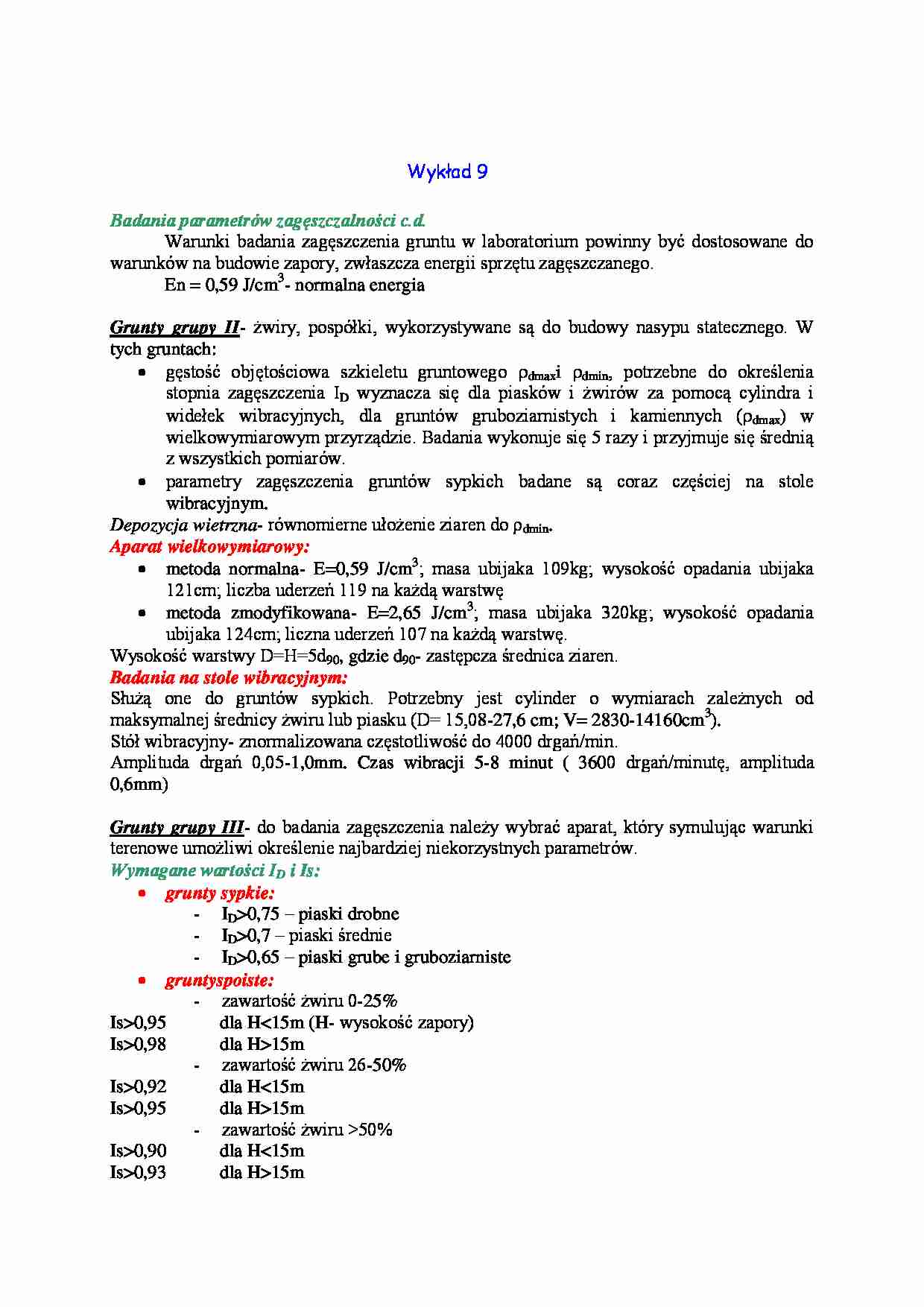

Badania parametrów zagęszczalności-Wykład  - strona 1 Badania parametrów zagęszczalności-Wykład  - strona 2

Fragment notatki:

Wykład 9 Badania parametrów zagęszczalności c.d.
Warunki badania zagęszczenia gruntu w laboratorium powinny być dostosowane do warunków na budowie zapory, zwłaszcza energii sprzętu zagęszczanego.
En = 0,59 J/cm3- normalna energia
Grunty grupy II- żwiry, pospółki, wykorzystywane są do budowy nasypu statecznego. W tych gruntach:
gęstość objętościowa szkieletu gruntowego ρdmax i ρdmin, potrzebne do określenia stopnia zagęszczenia ID wyznacza się dla piasków i żwirów za pomocą cylindra i widełek wibracyjnych, dla gruntów gruboziarnistych i kamiennych (ρdmax) w wielkowymiarowym przyrządzie. Badania wykonuje się 5 razy i przyjmuje się średnią z wszystkich pomiarów.
parametry zagęszczenia gruntów sypkich badane są coraz częściej na stole wibracyjnym.
Depozycja wietrzna- równomierne ułożenie ziaren do ρdmin.
Aparat wielkowymiarowy:
metoda normalna- E=0,59 J/cm3; masa ubijaka 109kg; wysokość opadania ubijaka 121cm; liczba uderzeń 119 na każdą warstwę
metoda zmodyfikowana- E=2,65 J/cm3; masa ubijaka 320kg; wysokość opadania ubijaka 124cm; liczna uderzeń 107 na każdą warstwę.
Wysokość warstwy D=H=5d90, gdzie d90- zastępcza średnica ziaren.
Badania na stole wibracyjnym:
Służą one do gruntów sypkich. Potrzebny jest cylinder o wymiarach zależnych od maksymalnej średnicy żwiru lub piasku (D= 15,08-27,6 cm; V= 2830-14160cm3).
Stół wibracyjny- znormalizowana częstotliwość do 4000 drgań/min.
Amplituda drgań 0,05-1,0mm. Czas wibracji 5-8 minut ( 3600 drgań/minutę, amplituda 0,6mm)
Grunty grupy III- do badania zagęszczenia należy wybrać aparat, który symulując warunki terenowe umożliwi określenie najbardziej niekorzystnych parametrów.
Wymagane wartości ID i Is:
grunty sypkie:
ID0,75 - piaski drobne
ID0,7 - piaski średnie
ID0,65 - piaski grube i gruboziarniste
grunty spoiste:
zawartość żwiru 0-25%
Is0,95 dla H0,98 dla H15m
zawartość żwiru 26-50%
Is0,92 dla H0,95 dla H15m
zawartość żwiru 50%
Is0,90 dla H0,93 dla H15m
Odchylenie standardowe dla Is: Sx 0,70; Rdzeń i nasyp statyczny: Is=0,92.
Kontrola zagęszczenia gruntów:
bieżąca- każda warstwa przyjęta do nadzoru musi mieć sprawdzone ID i Is, (czy są one dobre). Każda warstwa zagęszczana gruntu musi być odebrana przez nadzór po sprawdzeniu jej jakości! Następna warstwa może być sypana po odbiorze poprzedniej!


(…)

…; Absolutne minimum: Is = Isśr - Sx; Odchylenie standardowe dla wilgotności optymalnej: Sx<0,02; Filtry: ID>0,70; Rdzeń i nasyp statyczny: Is=0,92.
Kontrola zagęszczenia gruntów:
bieżąca- każda warstwa przyjęta do nadzoru musi mieć sprawdzone ID i Is, (czy są one dobre). Każda warstwa zagęszczana gruntu musi być odebrana przez nadzór po sprawdzeniu jej jakości! Następna warstwa może być sypana po odbiorze poprzedniej!
powykonawcza
eksploatacyjna
Zakres badań:
grunty drobnoziarniste: 1 próbka na 2500 m3 gruntu
min 3 próbki na 1 odebraną warstwę
min 1 próbka z 5000 m2 warstwy
dodatkowa próbka- np. przy zmianie pogody
rdzeń: minimum 1 próbka na 250 m3 grunty gruboziarniste: minimum 1 próbka na 2500m3 gruntu
minimum 1 próbka z 5000m2 jednej warstwy
Prowadzimy badania: uziarnienia, wilgotności, gęstości
Metody…
